Passerella grigliata C CGR 50 FT

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	50 mm

Diametro filo	4,5 mm

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

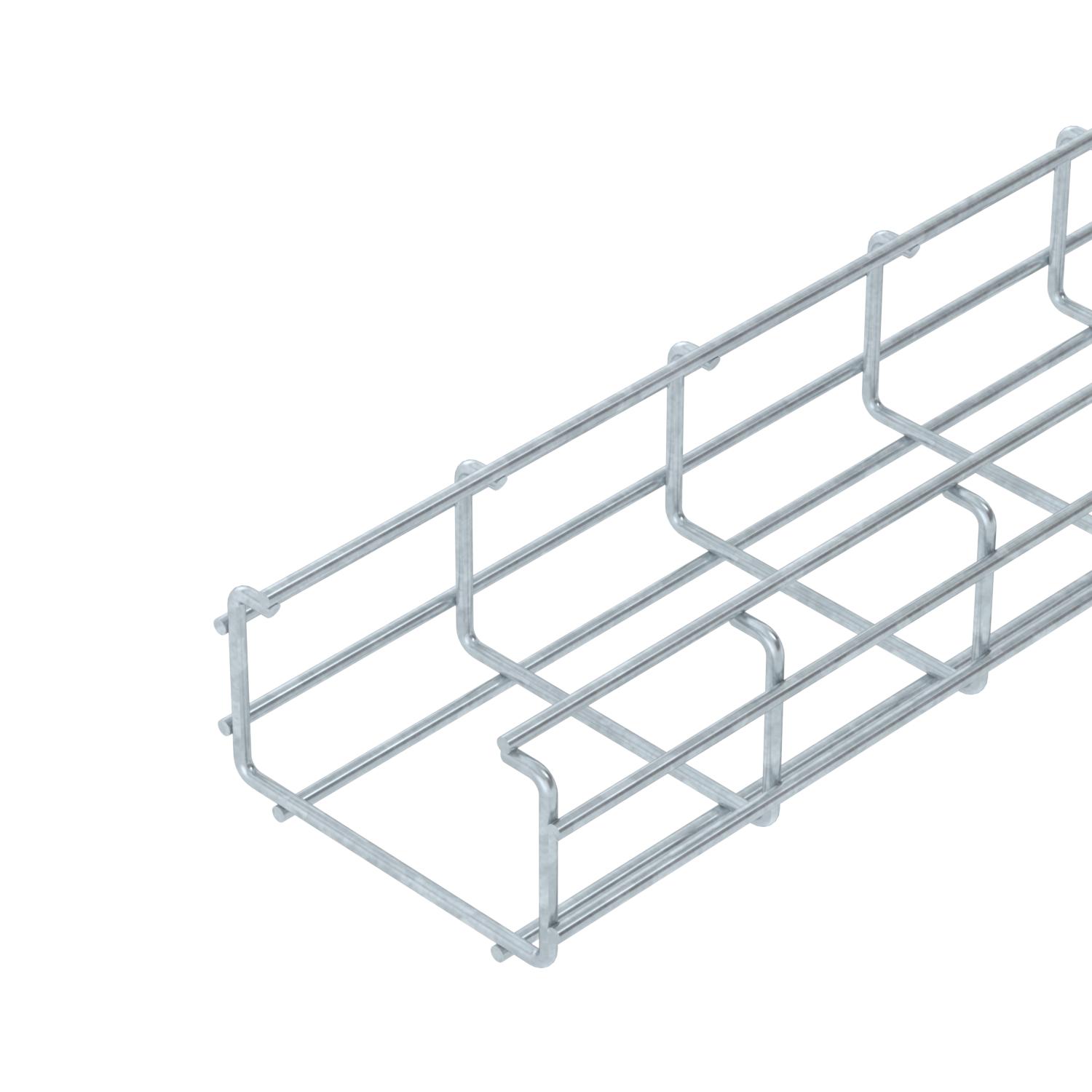

Passerella grigliata con forma a C composta da fili in acciaio saldati con bordo di altezza pari a 50 mm.
Schermatura magnetica 15 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	50 mm
Altezza	1,97 in
Colore	zinco
Diametro filo	4,5 mm

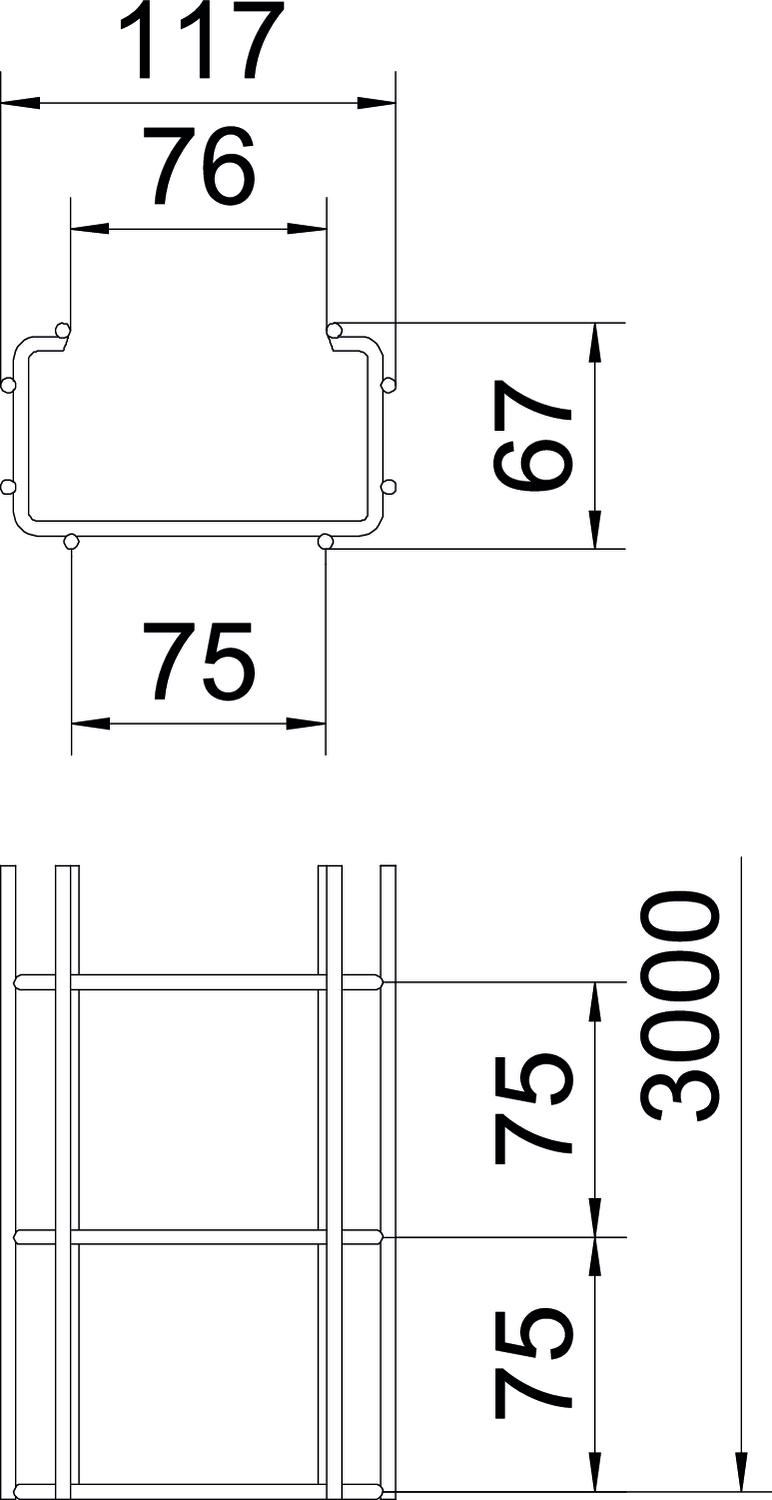

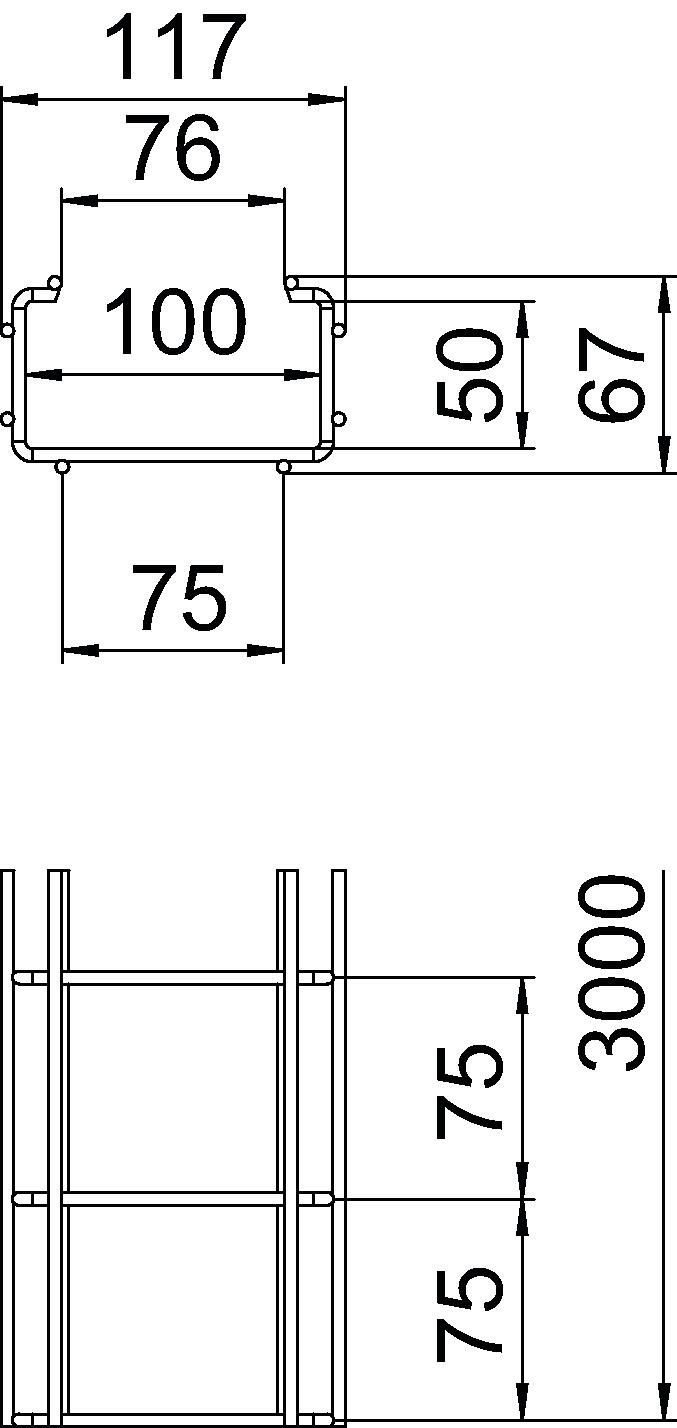

Dimensione H	67 mm
Dimensione	50x100x3000
Dimensione A	76 mm
Dimensione B	117 mm
Dimensione l1	75 mm
Distanza tra gli appoggi 1,0 m	0,95 kN/m
Distanza tra gli appoggi 1,5 m	0,6 kN/m
Distanza tra gli appoggi 2,0 m	0,35 kN/m
Forma del profilato	Forma a C

Impronta CO₂ (GWP) dalla culla al cancello	2,965 kg CO₂e / 1 Metro
Larghezza	3,94 in
Larghezza	100 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	senza
Sezione utile	3400 mm²
Sezione utile	34 cm²
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	no	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	no	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	no	6017444	m	3 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	no	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	no	6017460	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore FT	GSV 34 FT	6016634	Pezzo	20 Pezzo
Angolare di montaggio 45° FT	MW 45 SL10 FT	6017320	Pezzo	20 Pezzo
Angolare di montaggio 90° FT	MW 90 SL17 FT	6017347	Pezzo	20 Pezzo
Clip separatore	KS GR A2	6062282	Pezzo	30 Pezzo
Separatore 30 DD	TSG 30 DD	6062314	m	3 m
