Passerella EKS 60 FS 3000 | 100 | 2 | no | Acciaio | zincato in continuo

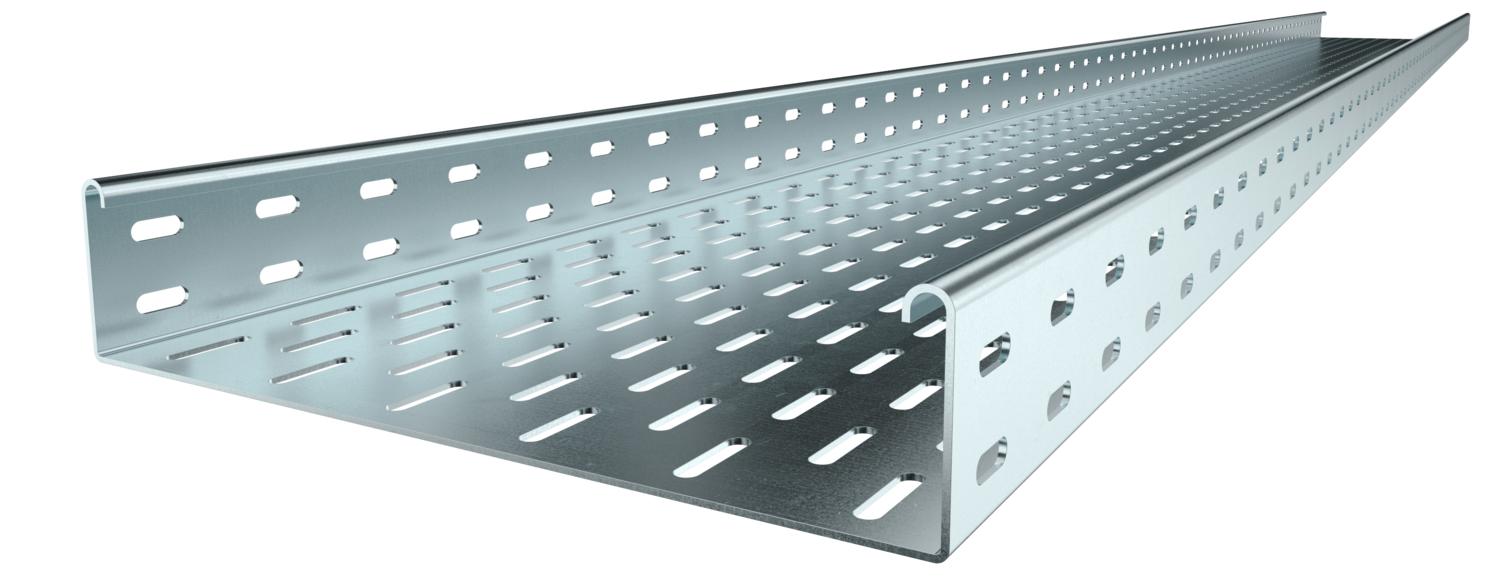

Passerella EKS 60 FS

N. art. 6056148 | EAN 4012196542659

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	2 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

EKS 60 = Sistema di passerelle portacavi extra pesante con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Colore	zinc
Con parte superiore	no
Dimensione	60x100x3000
Dimensione B	100 mm
Dimensioni	60 x 100
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2,2 kN/m
Distanza tra gli appoggi 2,5 m	1,6 kN/m
Distanza tra gli appoggi 3,0 m	0,95 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	8,76 kg CO₂e / 1 Metro

Larghezza	100 mm
Larghezza	4 in
Lunghezza	118 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	58 cm²
Sezione utile	5800 mm²
Spessore lamiera	2 mm
Spessore lamiera	0,1 in
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo EKS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
EKS 610 FS	3000 mm	100 mm	2 mm	no	Acciaio	zincato in continuo	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	no	Acciaio	zincato in continuo	6056229	m	3 m
EKS 630 FS	3000 mm	300 mm	2 mm	no	Acciaio	zincato in continuo	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	no	Acciaio	zincato in continuo	6056423	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	no	Acciaio	zincato in continuo	6056628	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	RLVK 60 FS	6067093	Pezzo	10 Pezzo
Giunto di base FS	SSLB 100 FS	7070205	Pezzo	20 Pezzo
Curva 45° 60 FS	RB 45 610 FS	6036100	Pezzo	1 Pezzo
Curva 90° 60 FS	RB 90 610 FS	6036560	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 610 FS	6037100	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 610 FS	6042111	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 610 FS	6038100	Pezzo	1 Pezzo
Derivazione a croce 60 FS	RK 610 FS	7027311	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 100 FS	6052096	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
Curva 90° 60 FS	RB 90 610 FS	6043216	Pezzo	1 Pezzo
