Passerella calpestabile BKRS 110 FS 3000 | 500 | 2 | no | Acciaio | zincato in continuo

Passerella calpestabile BKRS 110 FS

N. art. 6061989 | EAN 4012196147069

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	2 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

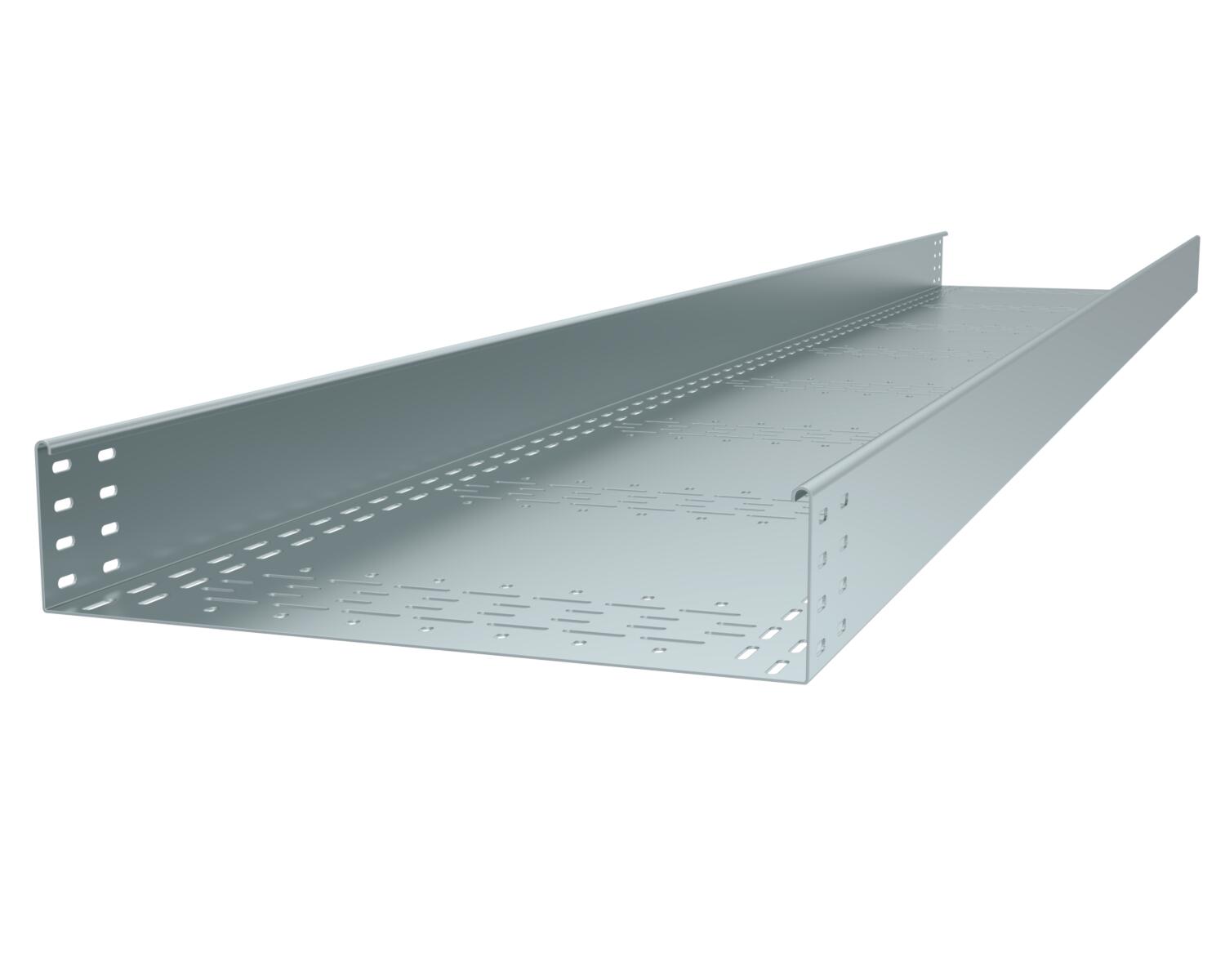

Sistema di passerelle calpestabile BKRS con base asolata e bordo di altezza pari a 110 mm.

Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Con parte superiore	no
Dimensione	110x500x3000
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	496 cm²

Sezione utile	49600 mm²
Spessore lamiera	0,08 in
Spessore lamiera	2 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Misure

Altezza	4 in
Altezza	110 mm
Dimensione H	110 mm
Dimensione B	500 mm
Dimensione L	3000 mm

Larghezza	20 in
Larghezza	500 mm
Lunghezza	10 ft
Lunghezza	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	1,67 kN/m
Distanza tra gli appoggi 2,0 m	1,46 kN/m

Distanza tra gli appoggi 2,5 m	1,2 kN/m
Distanza tra gli appoggi 3,0 m	0,92 kN/m

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
BKRS 1110 FS	3000 mm	100 mm	2 mm	no	Acciaio	zincato in continuo	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	no	Acciaio	zincato in continuo	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	no	Acciaio	zincato in continuo	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	no	Acciaio	zincato in continuo	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	no	Acciaio	zincato in continuo	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	no	Acciaio	zincato in continuo	6061991	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

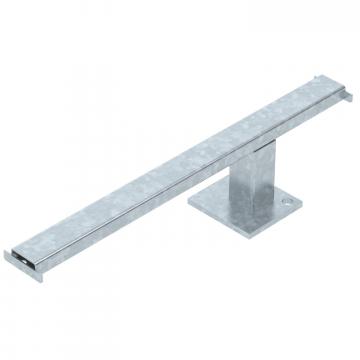

Mensola di appoggio BKRS FT	STA BKRS 500 FT	6044551	Pezzo	1 Pezzo
Profilo di supporto 100 FS	STP Z 1050 FS	6044589	Pezzo	1 Pezzo
Supporto Z BKRS FT	ZST 110 BKRS FT	6044603	Pezzo	25 Pezzo
Coperchio in lamiera scanalato DBKR FS	DBKR 500 FS	6049127	m	3 m
Giunto longitudinale e angolare 110 FS	RLVL 110 FS	6067131	Pezzo	10 Pezzo
Angolare di riduzione e lamiera di chiusura 110 FS	RWEB 150 FS	7111509	Pezzo	1 Pezzo

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio morsetto G	DK DBKR G	6049280	Pezzo	30 Pezzo
Elemento per protezione polvere e giunto FS	SSE SSLB 500 FS	6049298	Pezzo	1 Pezzo
Separatore, con forma a Z 110 FS	TSG110Z BKRS FS	6062391	m	3 m
