- Descrizione prodotto
-
Descrizione prodotto

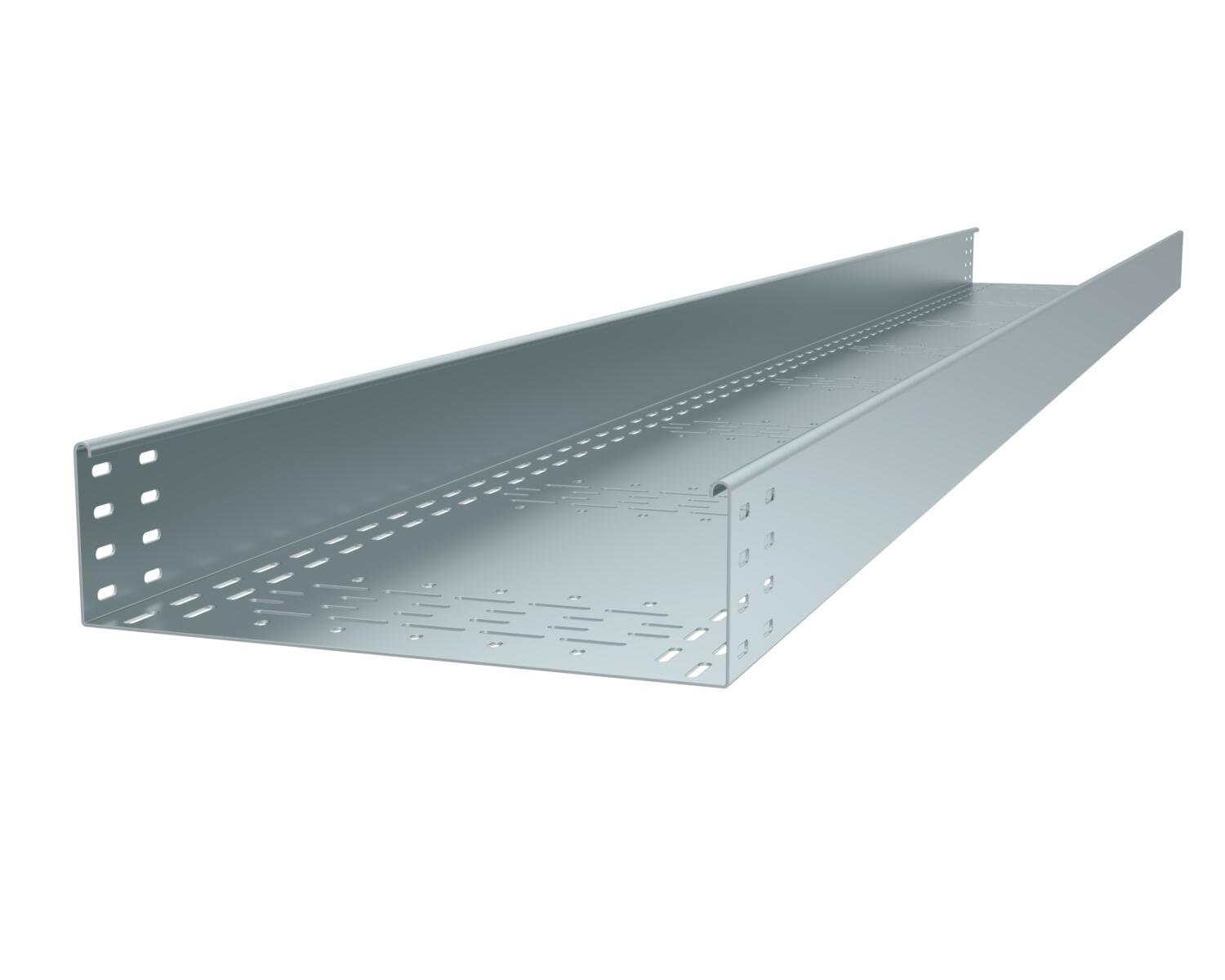

Sistema di passerelle calpestabile BKRS con base asolata e bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Con parte superiore no Dimensione 110x400x3000 Foratura laterale no Foratura NATO no Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Sezione utile 396 cm² Sezione utile 39600 mm² Spessore lamiera 2 mm Spessore lamiera 0,08 in Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore Misure
Altezza 110 mm Altezza 4 in Dimensione H 110 mm Dimensione B 400 mm Dimensione L 3000 mm Larghezza 16 in Larghezza 400 mm Lunghezza 3000 mm Lunghezza 10 ft Carichi
Distanza tra gli appoggi 1,5 m 3,44 kN/m Distanza tra gli appoggi 2,0 m 3,33 kN/m Distanza tra gli appoggi 2,5 m 2,61 kN/m Distanza tra gli appoggi 3,0 m 2,08 kN/m - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BKRS 1140 FS / 6061987 , 0.17MB , pdfDichiarazione di conformità BKRS 1140 FS / 6061987 , 0.17MB , pdfREACH Dichiarazione di conformità BKRS 1140 FS / 6061987 , 0.12MB , pdfRoHS Dichiarazione di conformità BKRS 1140 FS / 6061987 , 0.12MB , pdfReport di sostenibilità Report di sostenibilità dei sistemi di canalizzazione portacavi , 2.00MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle calpestabili BKRS per Mercedes Benz , 4.15MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di canaline calpestabili BKRS per BMW AG , 4.54MB , pdfIstruzioni di montaggio BKRS Begehbare Kabelrinnensysteme , 5.36MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
