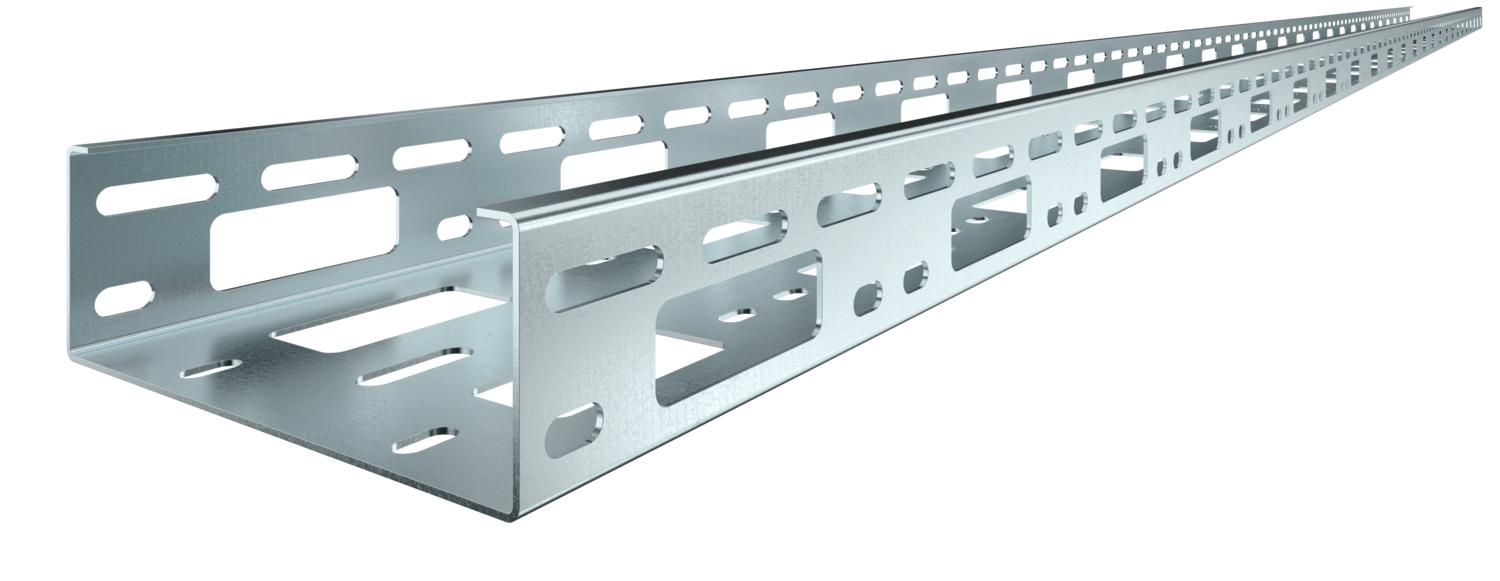

Passerella AZ 150 FS

N. art. / Tipo	6075320 / AZK 150 FS

Lunghezza	3000 mm

Larghezza	150 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella AZ con altezza del bordo pari a 50 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	50 mm
Colore	zinco
Dimensione	50x150x3000
Dimensioni	50x150x1,5
Distanza tra gli appoggi 1,0 m	3 kN/m
Distanza tra gli appoggi 1,5 m	2 kN/m
Distanza tra gli appoggi 2,0 m	1,2 kN/m
Distanza tra gli appoggi 2,5 m	0,8 kN/m
Distanza tra gli appoggi 3,0 m	0,25 kN/m
Foratura laterale	sì
Foratura NATO	no

Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	7,142 kg CO₂e / 1 Metro
Larghezza	150 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	75 cm²
Sezione utile	7500 mm²
Spessore lamiera	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	N. art.	Quantità	Conf.
AZK 150 FS	3000 mm	150 mm	1,5 mm	no	6075320	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare e angolare 50 FT	VF AZK FT	6066550	Pezzo	25 Pezzo
Anello di protezione cavi 915 PE	KSR-915 PE	6066704	Pezzo	25 Pezzo
Anello di protezione cavi 910 PE	KSR-910 PE	6066712	Pezzo	25 Pezzo
Coperchio con bussola girevole FS	AZDMD 150 FS	6080860	m	3 m
