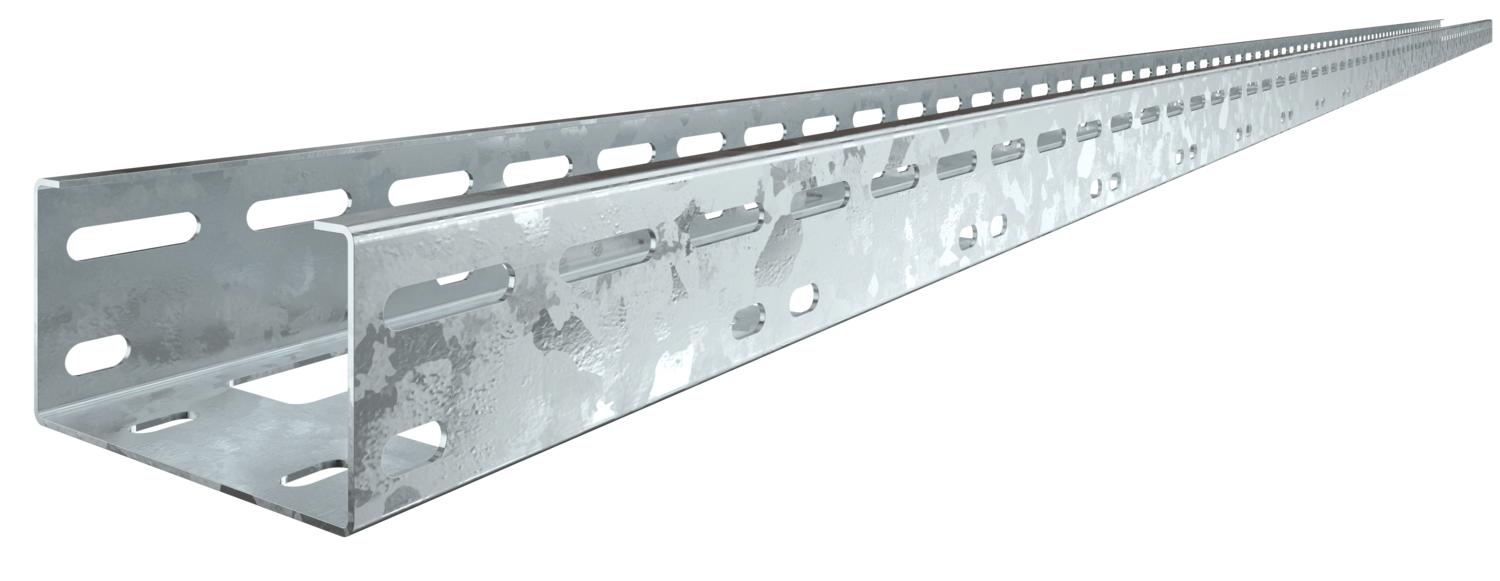

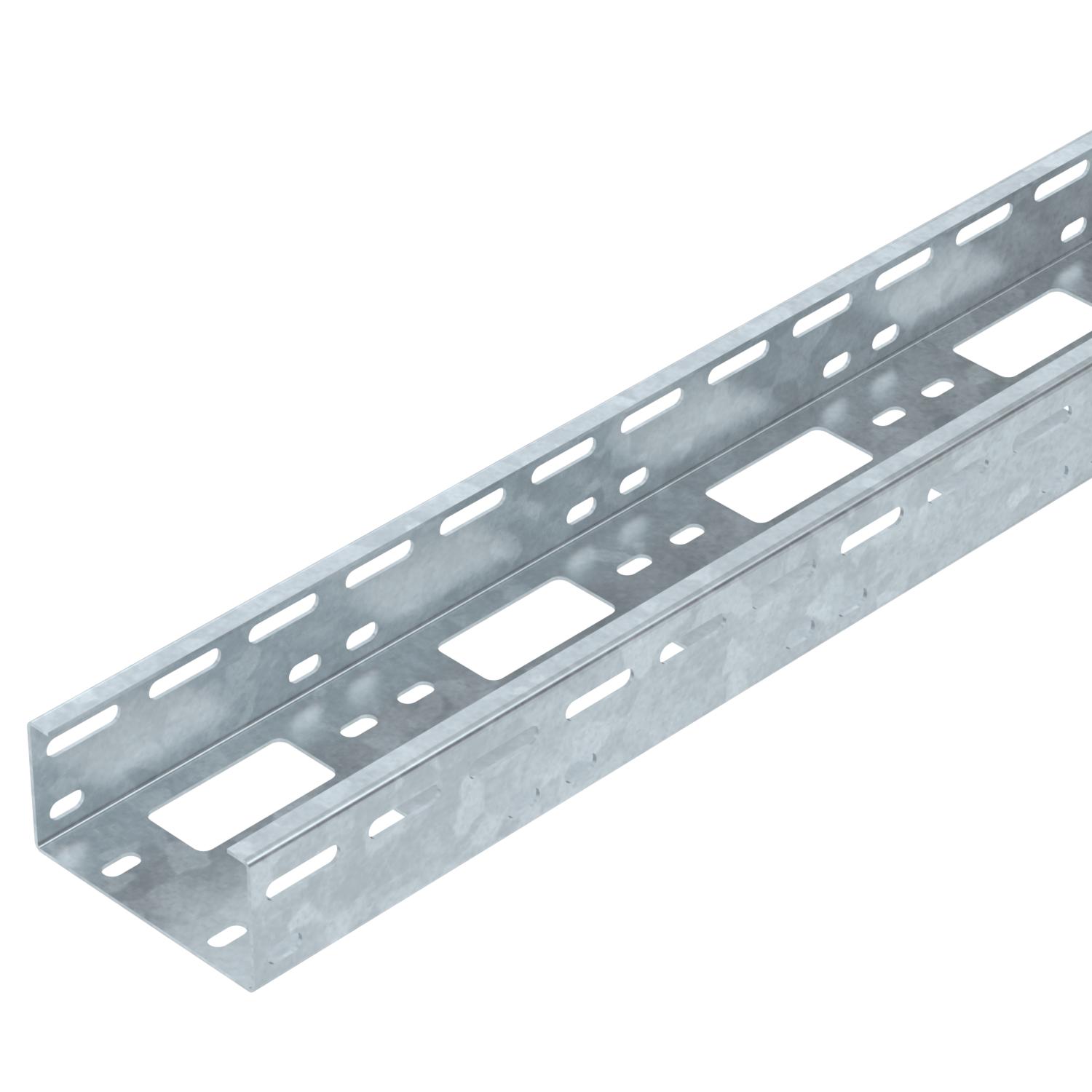

Passerella AZ 100 FT, senza finestra laterale

N. art. / Tipo	6076246 / AZK A 100 FT

Lunghezza	3000 mm

Larghezza	100 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella AZ con altezza del bordo pari a 50 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	50 mm
Colore	zinco

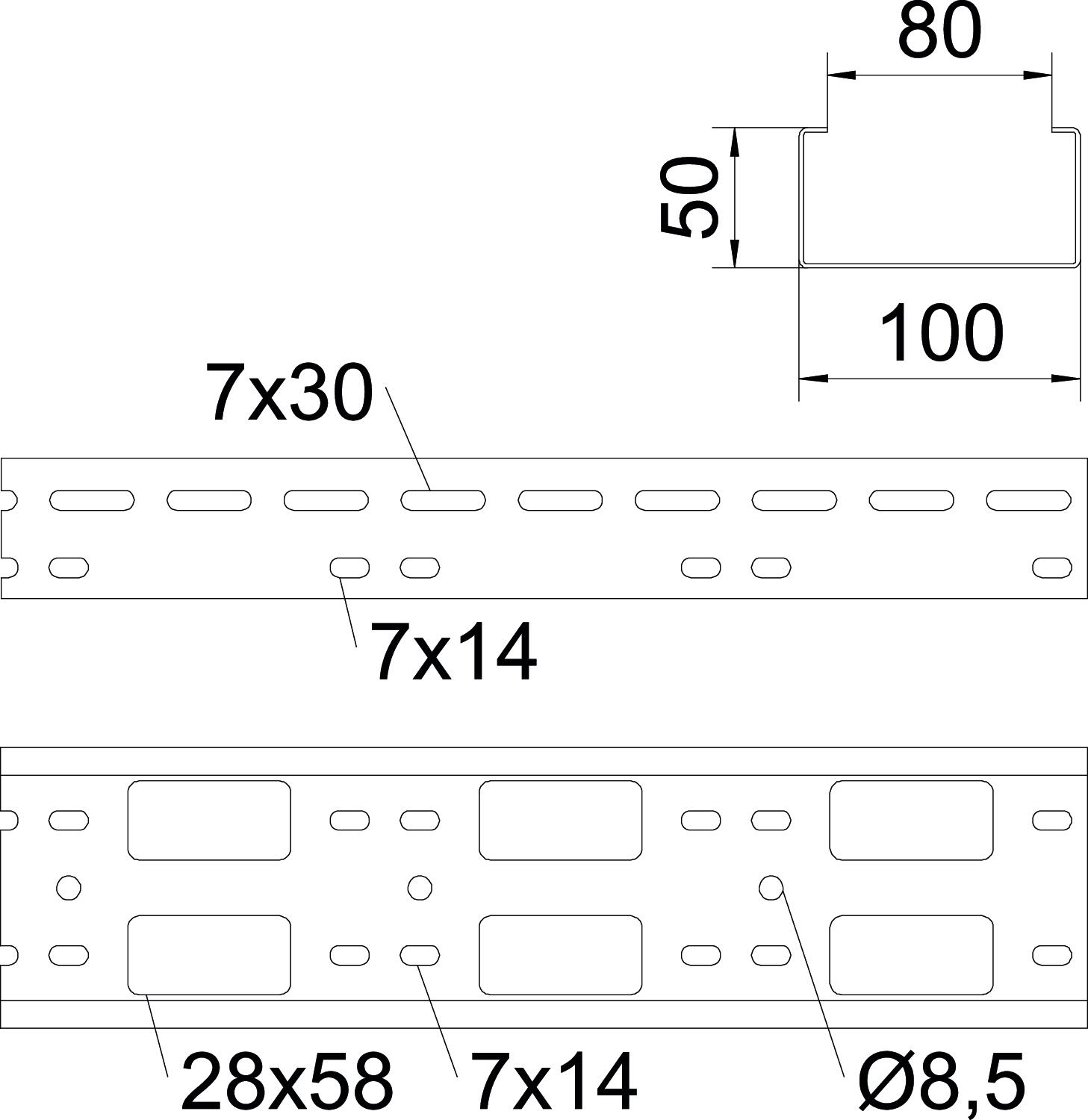

Dimensione	50x100x3000
Distanza tra gli appoggi 1,0 m	3 kN/m
Distanza tra gli appoggi 1,5 m	2,4 kN/m
Distanza tra gli appoggi 2,0 m	1,4 kN/m
Distanza tra gli appoggi 2,5 m	0,8 kN/m
Distanza tra gli appoggi 3,0 m	0,25 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO₂ (GWP) dalla culla al cancello	5,4645 kg CO₂e / 1 Metro
Larghezza	100 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	5000 mm²
Sezione utile	50 cm²
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	N. art.	Quantità	Conf.
AZK A 100 FT	3000 mm	100 mm	1,5 mm	no	6076246	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare e angolare 50 FT	VF AZK FT	6066550	Pezzo	25 Pezzo
Anello di protezione cavi 915 PE	KSR-915 PE	6066704	Pezzo	25 Pezzo
Anello di protezione cavi 910 PE	KSR-910 PE	6066712	Pezzo	25 Pezzo
Coperchio con bussola girevole DD	AZDMD 100 DD	6080235	m	3 m
