Passerella a traversini LG 60 VS, 3m VS FS 3000 | 200 | 1,5 | sì | Acciaio | zincato in continuo

Passerella a traversini LG 60 VS, 3m VS FS

N. art. 6208538 | EAN 4012195064022

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
Sono disponibili altre larghezze, su richiesta.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinc
Dimensione	60x200x3000
Dimensione B	200 mm
Dimensioni	60x200x3000
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	6,597 kg CO₂e / 1 Metro
Larghezza	200 mm
Lunghezza	3000 ft
Lunghezza	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Protezione antincendio	Mantenimento funzionale struttura portante standard
Sezione utile	9800 mm²
Sezione utile	98 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato in continuo	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato in continuo	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	sì	Acciaio	zincato in continuo	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	6208550	m	3 m

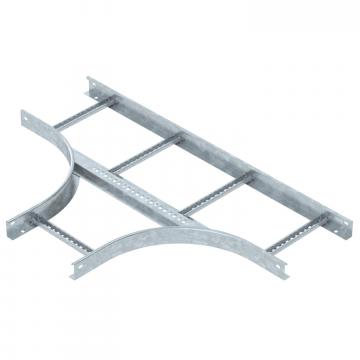

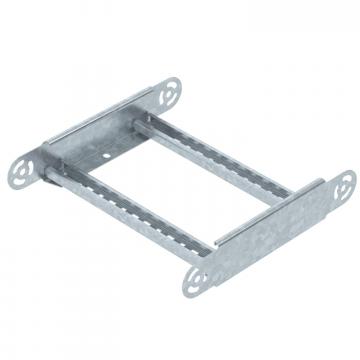

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FS	DRL 200 FS	6052207	m	3 m

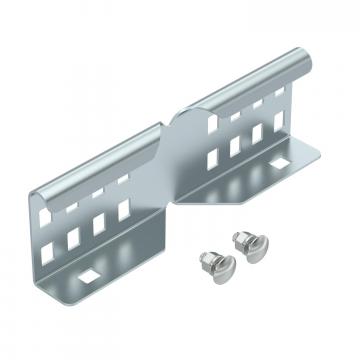

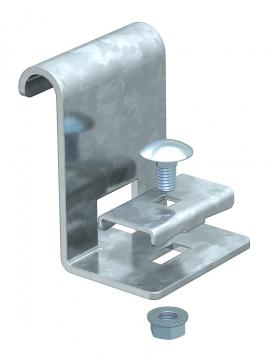

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Separatore	TSG 45 FS	6062033	m	3 m
Clip per separatore passerella a traversini A2	KS KL A2	6062284	Pezzo	30 Pezzo
Connettore lineare FS	LVG 60 FS	6208840	Pezzo	10 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Connettore multifunzionale FS	LMFV 620 FS	6225710	Pezzo	1 Pezzo
