Passerella a traversini LG 60, 6 m VS A2 6000 | 600 | 1,5 | no | Acciaio, INOX 1.4301 | non trattato, ulteriore trattamento

Passerella a traversini LG 60, 6 m VS A2

N. art. 6208712 | EAN 4012195064473

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio, INOX 1.4301

Super- ficie	non trattato, ulteriore trattamento

Descrizione prodotto

Descrizione prodotto

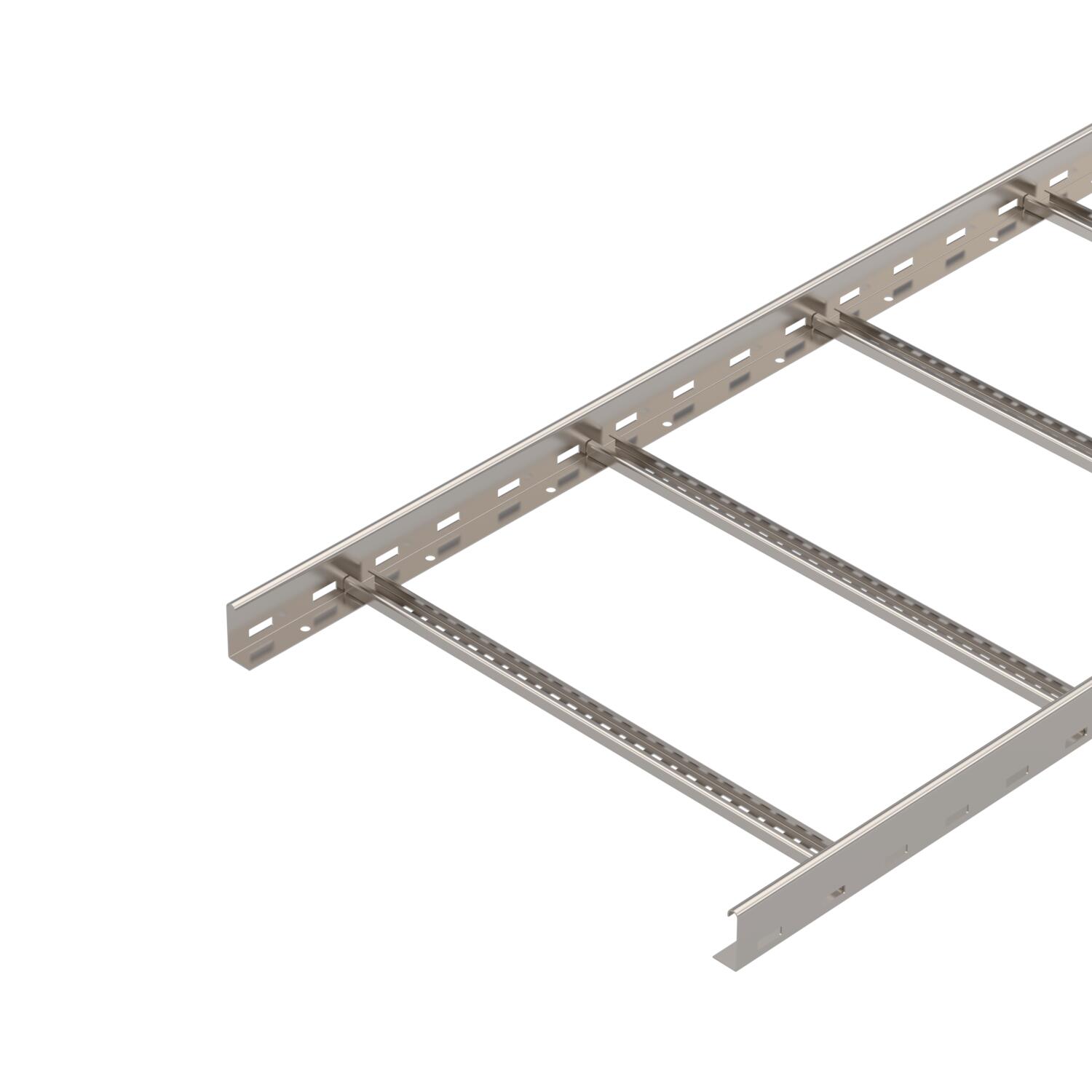

Passerella a travesini con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	acciaio legato

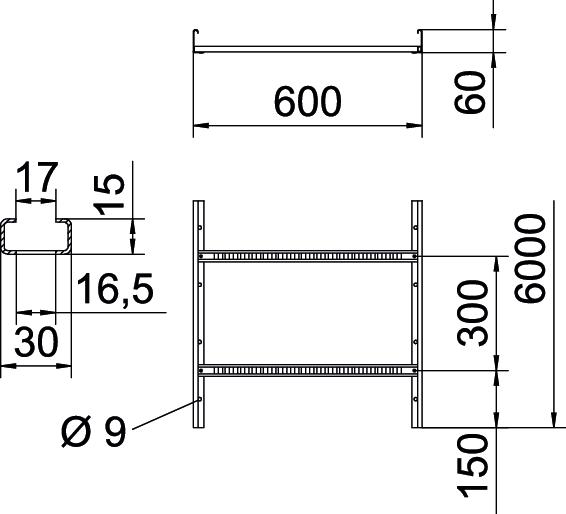

Dimensione	60x600x6000
Dimensione B	600 mm
Dimensioni	60x600x6000
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	13,83 kg CO₂e / 1 Metro
Larghezza	600 mm
Lunghezza	6000 mm
Lunghezza	6000 ft
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301
Sezione utile	29800 mm²
Sezione utile	298 cm²
Spessore longherone	1,5 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	no	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	no	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	no	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	no	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	no	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6208712	m	6 m

Accessori

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Separatore 45 A2	TSG 45 A2	6062025	m	3 m
Clip per separatore passerella a traversini A2	KS KL A2	6062284	Pezzo	30 Pezzo
Connettore lineare A2	LVG 60 A2	6208846	Pezzo	10 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Piastra di protezione A2	LAB 60 A2	7164068	Pezzo	1 Pezzo
