Passerella a traversini LG 110, 6 m VS FT 6000 | 400 | 1,5 | no | Acciaio | zincato a caldo per immersione

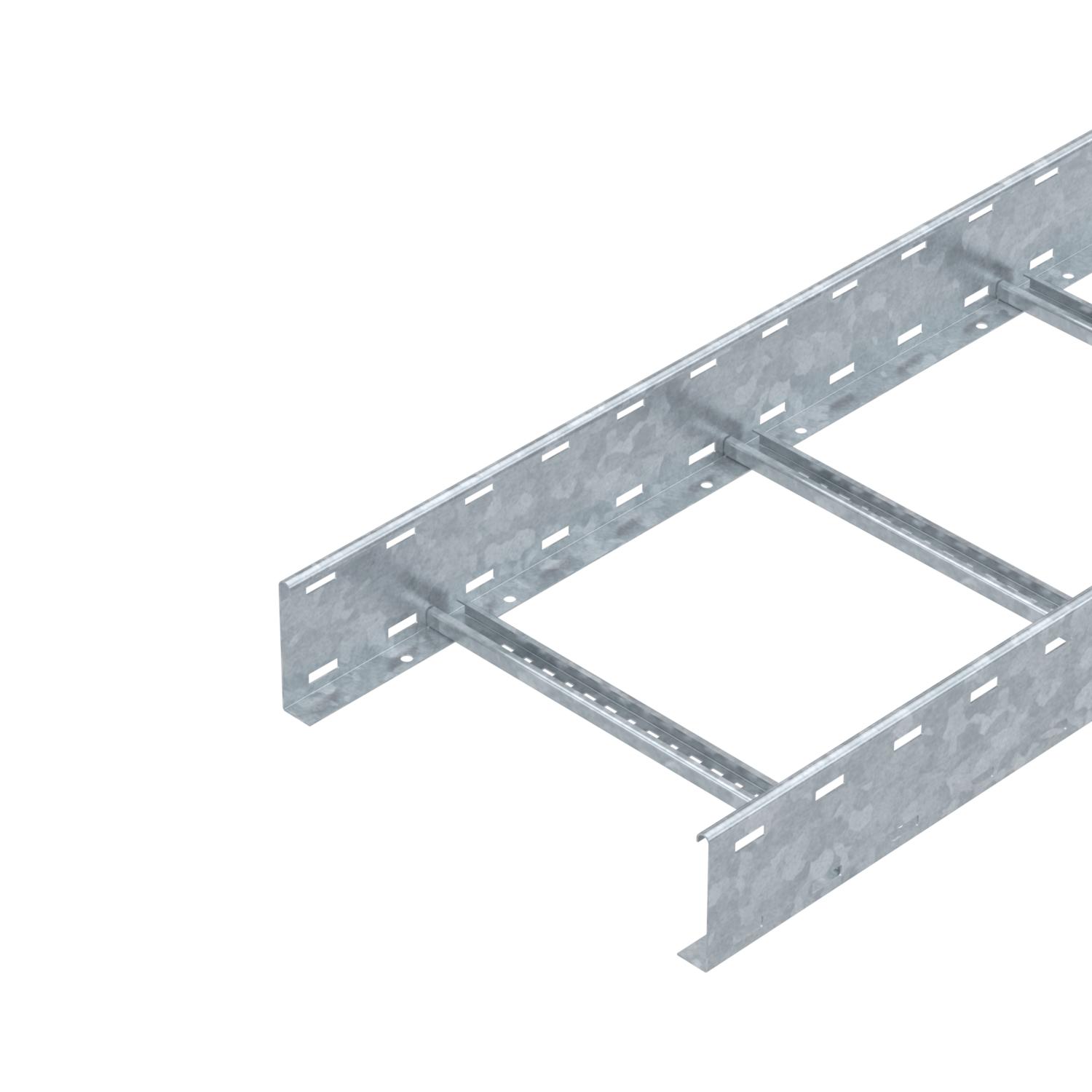

Passerella a traversini LG 110, 6 m VS FT

N. art. 6216471 | EAN 4012195065395

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinc
Dimensione	110x400x6000
Dimensione B	400 mm
Dimensioni	110x400x6000
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m
Distanza tra gli appoggi 4,5 m	0,5 kN/m
Distanza tra gli appoggi 5,0 m	0,5 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	10,194 kg CO₂e / 1 Metro
Larghezza	400 mm
Lunghezza	6000 ft
Lunghezza	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	37800 mm²
Sezione utile	378 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Schema di sollecitazione passerella tipo LG 110 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216477	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	LVG 110 FT	6216548	Pezzo	10 Pezzo
Connettore multifunzionale FT	LMFV 1140 FT	6225774	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 400 FT	6051413	m	3 m
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Piastra di protezione FT	LAB 40 FT	6220452	Pezzo	1 Pezzo
