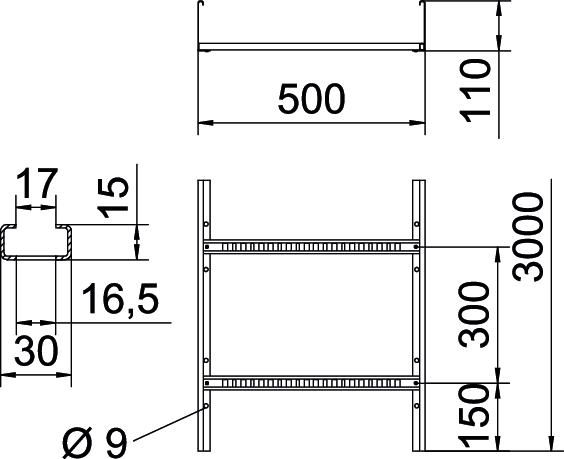

Passerella a traversini LG 110, 3 m VS FT

N. art. 6216432 | EAN 4012195065265

3000 mm
1,5 mm
no
Acciaio
zincato a caldo per immersione
Descrizione prodotto
Descrizione prodotto
Passerella a traversini con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • Passerella, altezza del bordo 110 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Colore zinc
Dimensione 110x500x3000
Dimensione B 500 mm
Dimensioni 110x500x3000
Dimensioni fessura piolo 16,50
Distanza tra gli appoggi 2,0 m 3,1 kN/m
Distanza tra gli appoggi 2,5 m 2 kN/m
Distanza tra gli appoggi 3,0 m 1,4 kN/m
Distanza tra gli appoggi 3,5 m 0,9 kN/m
Distanza tra gli appoggi 4,0 m 0,65 kN/m
Distanza tra gli appoggi 4,5 m 0,5 kN/m
Distanza tra gli appoggi 5,0 m 0,5 kN/m
Distanza tra i pioli 300 mm
Fissaggio del piolo ribaditura cieca
Foratura laterale
Impronta CO₂ (GWP) dalla culla al cancello 9,103 kg CO₂e / 1 Metro
Larghezza 500 mm
Lunghezza 3000 mm
Lunghezza 3000 ft
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 47500 mm²
Sezione utile 475 cm²
Spessore longherone 1,5 mm
Super- ficie zincato a caldo per immersione
Versione a grande portata no
Versione dei pioli Profilo forato
Versione del longherone laterale profilo piatto

Dati tecnici

Schema di sollecitazione passerella tipo LG 110 VS

Schema di sollecitazione passerella tipo LG 110 VS
  • Carico canalina-conduttore ammesso in kN/m senza peso operatore Carico canalina-conduttore ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Inflessione trave in mm con kN/mm ammessi Inflessione trave in mm con kN/mm ammessi
  • Schema di carico nella procedura di prova Schema di carico nella procedura di prova
  • Curva di carico con larghezza canalina/conduttore in mm Curva di carico con larghezza canalina/conduttore in mm
  • Curva di inflessione trave secondo la distanza tra gli appoggi Curva di inflessione trave secondo la distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Spessore longherone Mantenimento funzionale Materiale Super- ficie N. art. Quantità Conf.
LG 112 VS 3 FT 3000 mm 200 mm 1,5 mm no Acciaio zincato a caldo per immersione 6216423
3 m
LG 113 VS 3 FT 3000 mm 300 mm 1,5 mm no Acciaio zincato a caldo per immersione 6216426
3 m
LG 114 VS 3 FT 3000 mm 400 mm 1,5 mm no Acciaio zincato a caldo per immersione 6216429
3 m
LG 115 VS 3 FT 3000 mm 500 mm 1,5 mm no Acciaio zincato a caldo per immersione 6216432
3 m
LG 116 VS 3 FT 3000 mm 600 mm 1,5 mm no Acciaio zincato a caldo per immersione 6216435
3 m
Accessori

Accessori

Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FT Connettore lineare FT LVG 110 FT 6216548
10 Pezzo
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 500 FT 6051448
3 m
Separatore 85 DD Separatore 85 DD TSG 85 DD 6062331
3 m
Piastra di protezione FT Piastra di protezione FT LAB 50 FT 6220460
1 Pezzo

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf.
Cappuccio protettivo Cappuccio protettivo SKH 110 OR 6222553
20 Coppia
Clip per separatore passerella a traversini A2 Clip per separatore passerella a traversini A2 KS KL A2 6062284
30 Pezzo
