Passerella a traversini LCIS 60, 6 m C30 FS 6000 | 300 | 1,5 | no

Passerella a traversini LCIS 60, 6 m C30 FS

N. art. 6209632 | EAN 4012196432042

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

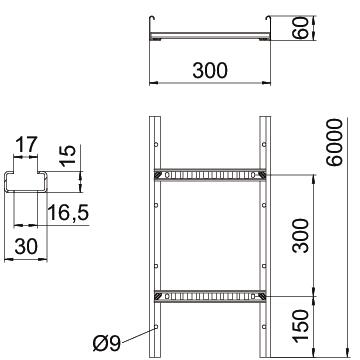

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinc
Dimensione	60x300x6000
Dimensione B	300 mm
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	7,16 kg CO₂e / 1 Metro
Larghezza	300 mm
Lunghezza	6000 ft
Lunghezza	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	12000 mm²
Sezione utile	120 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	no	6209630	m	6 m
LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	no	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	no	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	no	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	no	6209638	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	LVG 60 FS	6208840	Pezzo	10 Pezzo
Curva 90° 60 FS	LB 90 630 R3 FS	6225044	Pezzo	1 Pezzo
Connettore multifunzionale FS	LMFV 630 FS	6225712	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 300 FS	6052304	m	3 m
Separatore	TSG 45 FS	6062033	m	3 m
