Passerella a traversini LCIS 60, 3 m C30 FT
N. art. 6209719 | EAN 4012197347918
- Descrizione prodotto
-
Descrizione prodottoPasserella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo BS-H....
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici

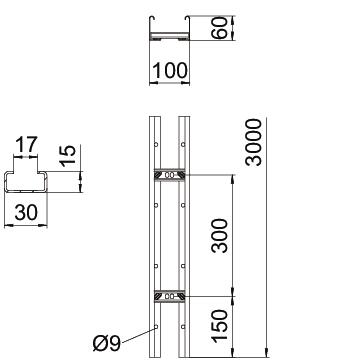

Acciaio inossidabile, decapato no Altezza 60 mm Colore zinc Dimensione 60x100x3000 Dimensione B 100 mm Distanza tra gli appoggi 1,5 m 2,8 kN/m Distanza tra gli appoggi 2,0 m 1,3 kN/m Distanza tra gli appoggi 2,5 m 0,8 kN/m Distanza tra gli appoggi 3,0 m 0,6 kN/m Distanza tra gli appoggi 4,0 m 0,25 kN/m Distanza tra i pioli 300 mm Fissaggio del piolo saldato Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 6,027 kg CO₂e / 1 Metro Larghezza 100 mm Lunghezza 3000 ft Lunghezza 3000 mm Mantenimento funzionale no Materiale Acciaio Sezione utile 4000 mm² Sezione utile 40 cm² Spessore longherone 1,5 mm Super- ficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica LCIS 610 3 FT / 6209719 , 0.22MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE LCIS 610 3 FT / 6209719 , 0.17MB , pdfDichiarazione di conformità UK LCIS 610 3 FT / 6209719 , 0.09MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
