Passerella a traversini LCIS 60, 3 m C30 FS 3000 | 500 | 1,5 | no

Passerella a traversini LCIS 60, 3 m C30 FS

N. art. 6209616 | EAN 4012196487608

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

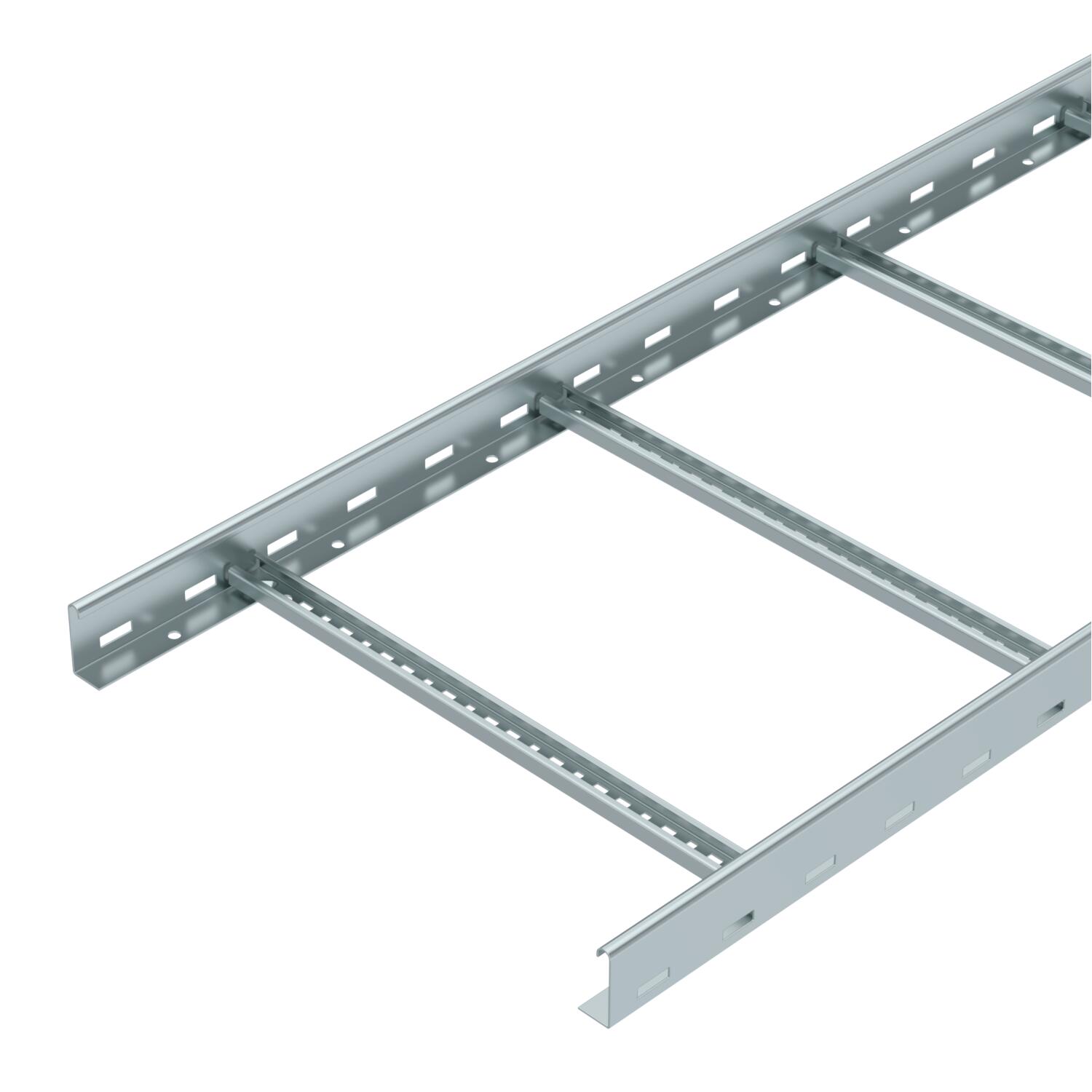

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo BS-H....
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinc

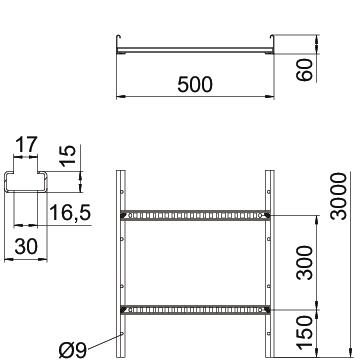

Dimensione	60x500x3000
Dimensione B	500 mm
Dimensioni fessura piolo	17,00
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	8,385 kg CO₂e / 1 Metro
Larghezza	500 mm
Lunghezza	3000 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	20000 mm²
Sezione utile	200 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	no	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	no	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	no	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	no	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	no	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	no	6209618	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	LVG 60 FS	6208840	Pezzo	10 Pezzo
Curva 90° 60 FS	LB 90 650 R3 FS	6225048	Pezzo	1 Pezzo
Connettore multifunzionale FS	LMFV 650 FS	6225716	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 500 FS	6052509	m	3 m
Separatore	TSG 45 FS	6062033	m	3 m
