Passerella a traversini LCIS 110, 6 m C30 FT 6000 | 200 | 1,5 | no

Passerella a traversini LCIS 110, 6 m C30 FT

N. art. 6209820 | EAN 4012196431632

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

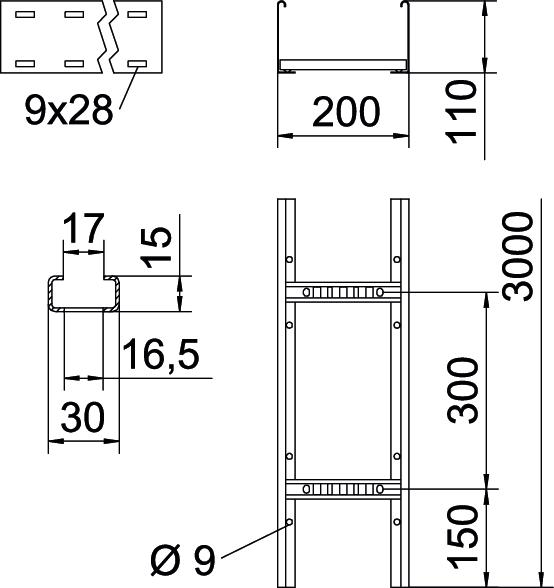

Passerella a traversini con bordo di altezza pari a 110 mm saldata, con pioli del profilato a C30 con scanalatura verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinc
Dimensione	110x200x6000
Dimensione B	200 mm
Dimensioni fessura piolo	17,00
Distanza tra gli appoggi 2,0 m	3 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	1,05 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	9,031 kg CO₂e / 1 Metro
Larghezza	200 mm
Lunghezza	6000 ft
Lunghezza	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	18000 mm²
Sezione utile	180 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 110

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	no	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	no	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	no	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	no	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	no	6209828	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	LVG 110 FT	6216548	Pezzo	10 Pezzo
Curva 90° 110 FT	LB 90 1120 R3 FT	6225142	Pezzo	1 Pezzo
Connettore multifunzionale FT	LMFV 1120 FT	6225770	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 200 FT	6051367	m	3 m
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Piastra di protezione FT	LAB 20 FT	6220436	Pezzo	1 Pezzo
