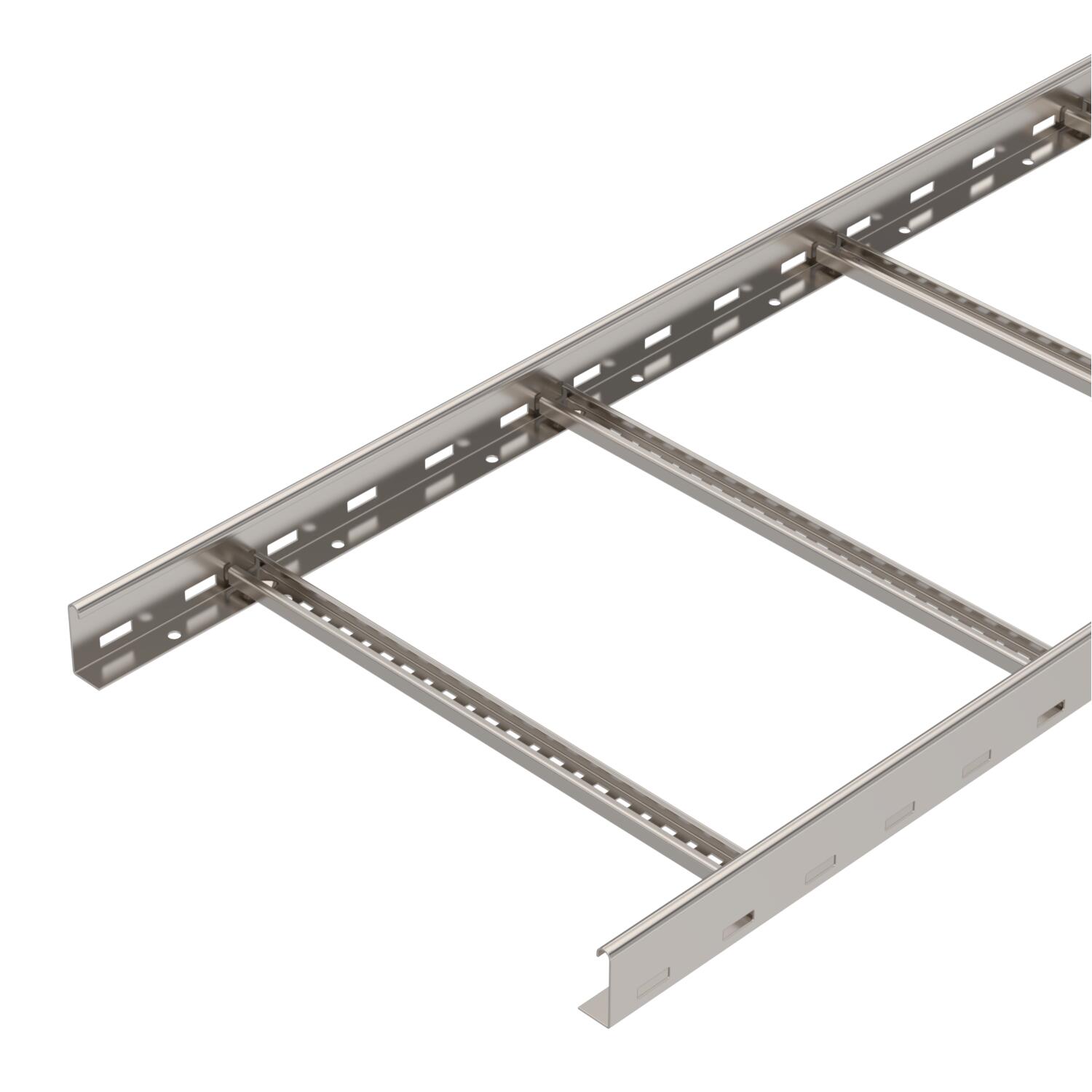

Passerella a traversini LCIS 110, 6 m C30 A4
N. art. 6207208 | EAN 4012196431991
- Descrizione prodotto
-
Descrizione prodottoPasserella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura dell'asola del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici

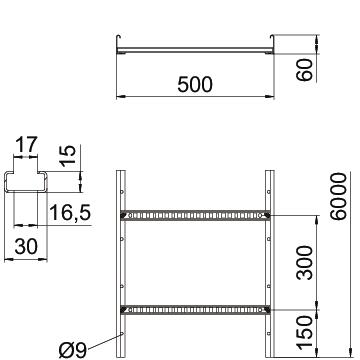

Acciaio inossidabile, decapato sì Altezza 60 mm Colore acciaio legato Dimensione 60x500x6000 Dimensione B 500 mm Dimensioni fessura piolo 16,50 Distanza tra gli appoggi 1,5 m 3,3 kN/m Distanza tra gli appoggi 2,0 m 2 kN/m Distanza tra gli appoggi 2,5 m 1,3 kN/m Distanza tra gli appoggi 3,0 m 1 kN/m Distanza tra gli appoggi 3,5 m 0,78 kN/m Distanza tra gli appoggi 4,0 m 0,4 kN/m Distanza tra i pioli 300 mm Fissaggio del piolo saldato Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 17,659 kg CO₂e / 1 Metro Larghezza 500 mm Lunghezza 6000 ft Lunghezza 6000 mm Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4571 Sezione utile 200 cm² Sezione utile 20000 mm² Spessore longherone 1,5 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata no Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto Dati tecnici
Diagramma di carico passerella tipo LCIS 60
-
Carico canalina-conduttore ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Inflessione trave in mm con kN/mm ammessi
-
Schema di carico nella procedura di prova
-
Curva di carico con larghezza canalina/conduttore in mm
-
Curva di inflessione trave secondo la distanza tra gli appoggi
-
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare A4
LVG 60 A4 6208835 10 Pezzo

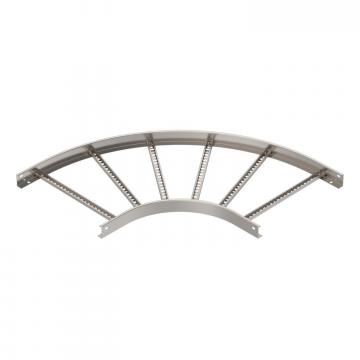

Curva 90° 60 A4
LB 90 650 R3 A4 6225108 1 Pezzo
Separatore 45 A4
TSG 45 A4 6062028 3 m Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Cappuccio protettivo 60
SKH 60 OR 6222537 40 Coppia
Clip per separatore passerella a traversini A2
KS KL A2 6062284 30 Pezzo - Download
-
Scheda tecnica LCIS 650 6 A4 / 6207208 , 0.30MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE LCIS 650 6 A4 / 6207208 , 0.18MB , pdfDichiarazione di conformità UK LCIS 650 6 A4 / 6207208 , 0.09MB , pdfREACH Dichiarazione di conformità LCIS 650 6 A4 / 6207208 , 0.27MB , pdfRoHS Dichiarazione di conformità LCIS 650 6 A4 / 6207208 , 0.28MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
