Passerella a traversini con piolo Z, standard FT 3000 | 150 | 5 | no

Passerella a traversini con piolo Z, standard FT

N. art. 7098133 | EAN 4012196046423

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella per impianti navali con longherone laterale asolato con bordo di altezza pari a 40 mm con pioli saldati, asolati, a Z. Carico testato secondo IEC in combinazione con connettore tipo SLV.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	40 mm
Colore	zinco

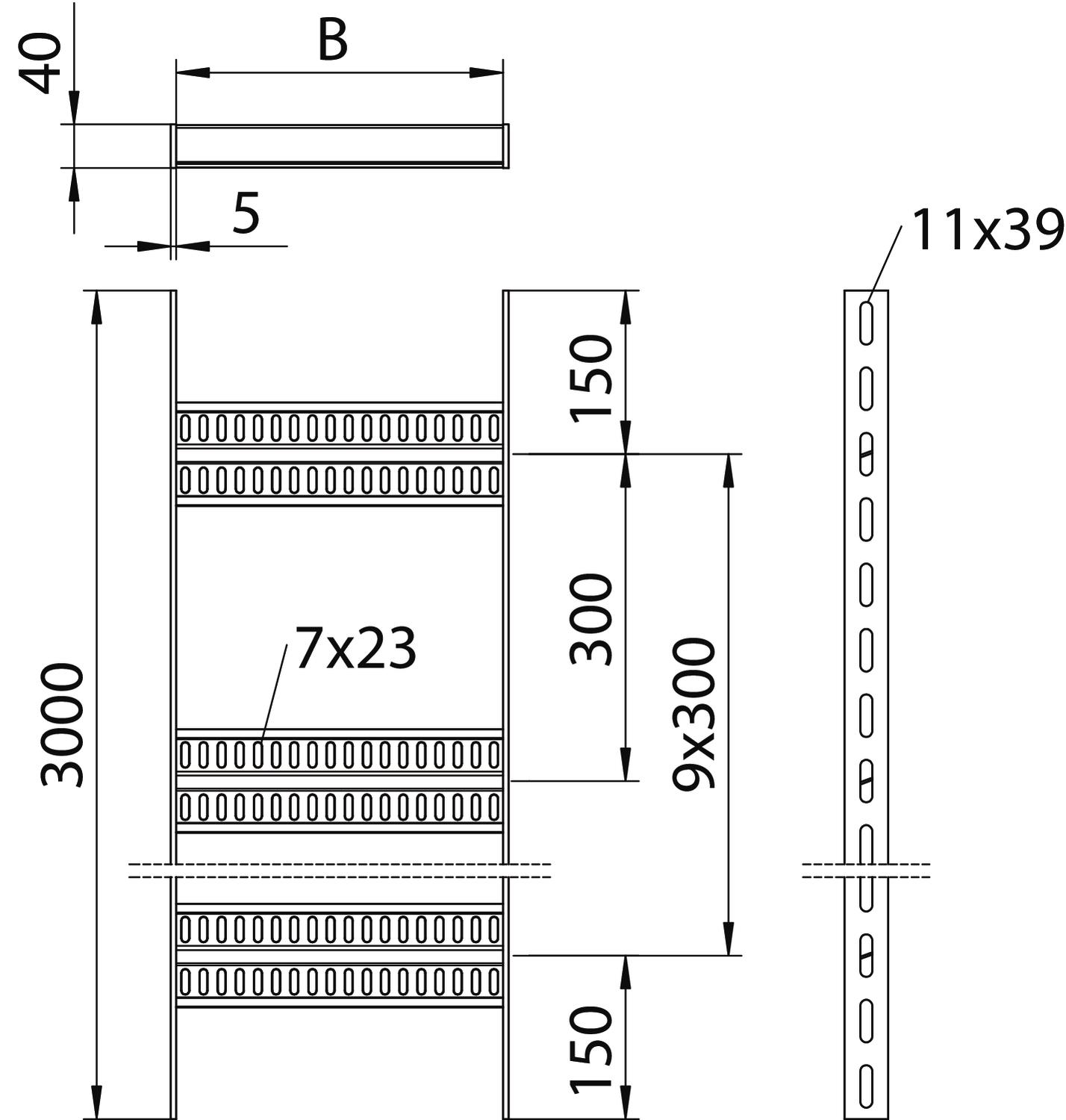

Dimensione	40x160x3000
Dimensione B	160 mm
Dimensioni	40x150
Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	1,75 kN/m
Distanza tra gli appoggi 2,5 m	1 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	8,495 kg CO₂e / 1 Metro
Larghezza	150 mm
Lunghezza	3000 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Spessore longherone	5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo SLZ

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi
Schema di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
SLZ 100 FT	3000 mm	100 mm	5 mm	no	7098132	m	3 m
SLZ 150 FT	3000 mm	150 mm	5 mm	no	7098133	m	3 m
SLZ 200 FT	3000 mm	200 mm	5 mm	no	7098134	m	3 m
SLZ 300 FT	3000 mm	300 mm	5 mm	no	7098136	m	3 m
SLZ 400 FT	3000 mm	400 mm	5 mm	no	7098138	m	3 m
SLZ 500 FT	3000 mm	500 mm	5 mm	no	7098140	m	3 m
SLZ 600 FT	3000 mm	600 mm	5 mm	no	7098142	m	3 m
