Passerella a traversini con piolo trapezoidale, standard FT 3000 | 600 | 5 | no

Passerella a traversini con piolo trapezoidale, standard FT

N. art. 7097476 | EAN 4012196508150

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella per impianti navali con longherone laterale asolato con bordo di altezza pari a 40 mm con pioli trapezoidali saldati, forati, aperti verso il basso. Carico testato secondo IEC in combinazione con connettore tipo SLV.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	40 mm
Colore	zinc
Dimensione	40x610x3000
Dimensione B	610 mm
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	11,016 kg CO₂e / 1 Metro
Larghezza	600 mm
Lunghezza	3000 mm
Lunghezza	3000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Spessore longherone	5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo SL62

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi
Schema di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
SL 62 100 FT	3000 mm	100 mm	5 mm	no	7097409	m	3 m
SL 62 150 FT	3000 mm	150 mm	5 mm	no	7097417	m	3 m
SL 62 200 FT	3000 mm	200 mm	5 mm	no	7097425	m	3 m
SL 62 300 FT	3000 mm	300 mm	5 mm	no	7097433	m	3 m
SL 62 400 FT	3000 mm	400 mm	5 mm	no	7097441	m	3 m
SL 62 500 FT	3000 mm	500 mm	5 mm	no	7097468	m	3 m
SL 62 600 FT	3000 mm	600 mm	5 mm	no	7097476	m	3 m

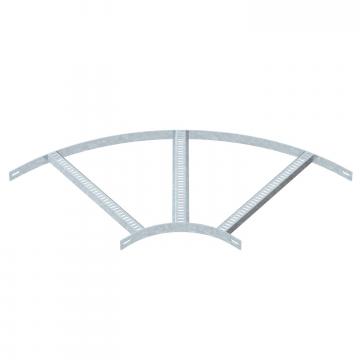

Accessori
