Passerella a traversini con piolo trapezoidale, leggera ALU 2000 | 300 | 3 | no

Passerella a traversini con piolo trapezoidale, leggera ALU

N. art. 7099732 | EAN 4012196509942

N. art. / Tipo

Lunghezza	2000 mm

Larghezza

Spessore longherone	3 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

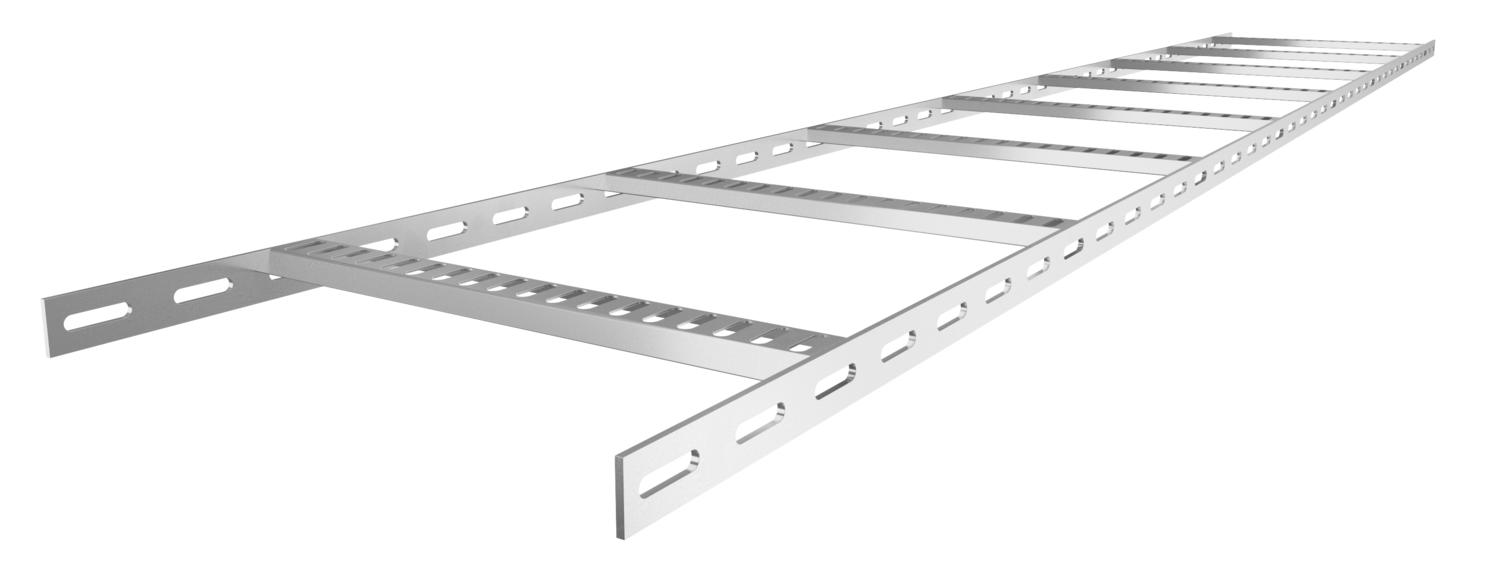

Passerella a traversini per impianti navali con longherone laterale asolato con bordo di altezza pari a 25 mm con pioli trapezoidali saldati, forati, aperti verso il basso.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	25 mm
Colore	alluminio

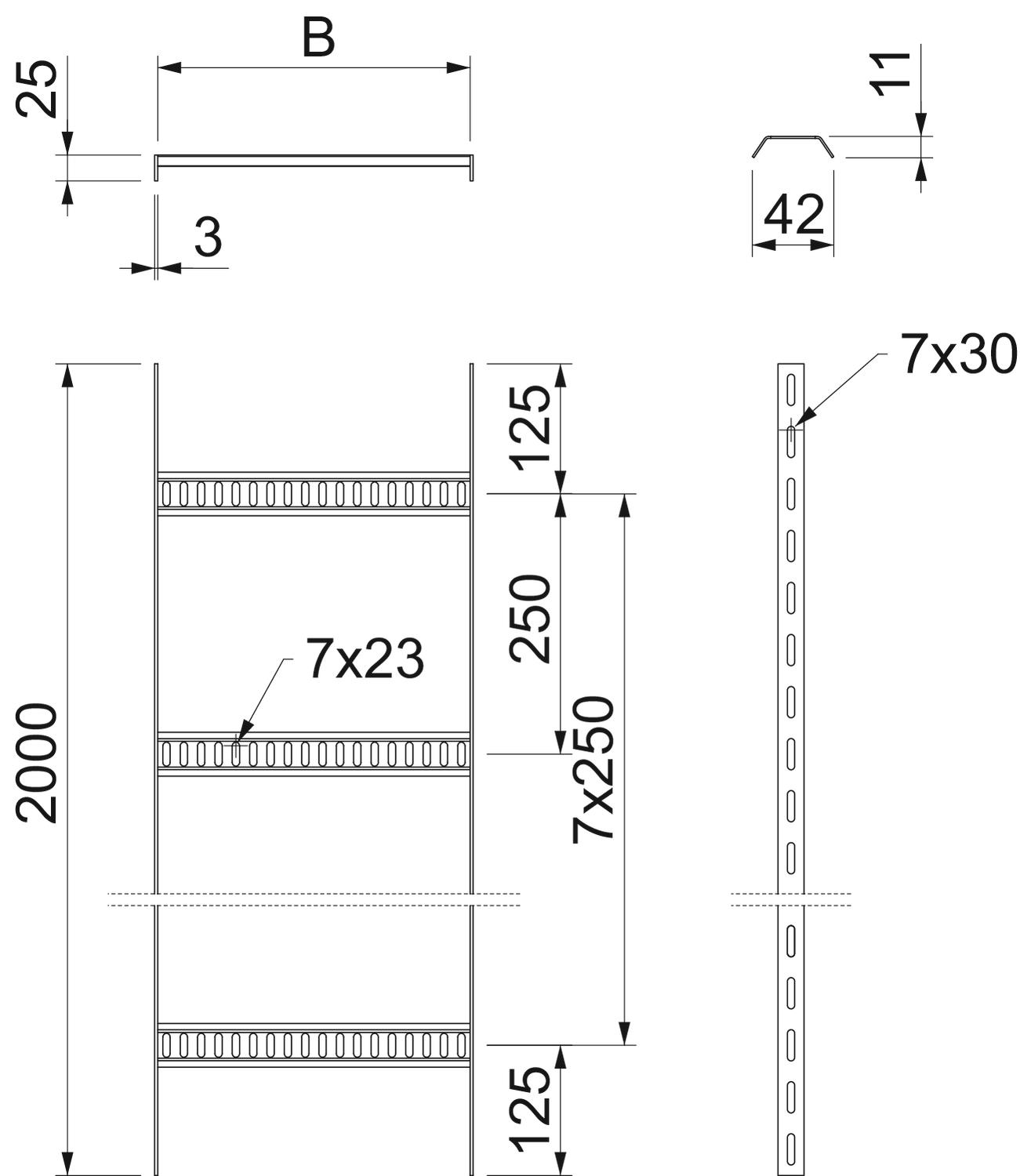

Dimensione	25x306x2000
Dimensione B	306 mm
Distanza tra gli appoggi 1,0 m	0,75 kN/m
Distanza tra gli appoggi 1,5 m	0,2 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Distanza tra i pioli	250 mm
Fissaggio del piolo	saldato
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	10,225 kg CO₂e / 1 Metro
Larghezza	300 mm
Lunghezza	2000 mm
Lunghezza	2000 ft
Mantenimento funzionale	no
Materiale	Alluminio
Spessore longherone	3 mm
Super- ficie	decapato
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo SL42 ALU

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi
Schema di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
SL 42 075 ALU	2000 mm	75 mm	3 mm	no	7099722	m	2 m
SL 42 100 ALU	2000 mm	100 mm	3 mm	no	7099724	m	2 m
SL 42 150 ALU	2000 mm	150 mm	3 mm	no	7099726	m	2 m
SL 42 200 ALU	2000 mm	200 mm	3 mm	no	7099728	m	2 m
SL 42 250 ALU	2000 mm	250 mm	3 mm	no	7099730	m	2 m
SL 42 300 ALU	2000 mm	300 mm	3 mm	no	7099732	m	2 m
