Nota: Articolo fuori produzione.

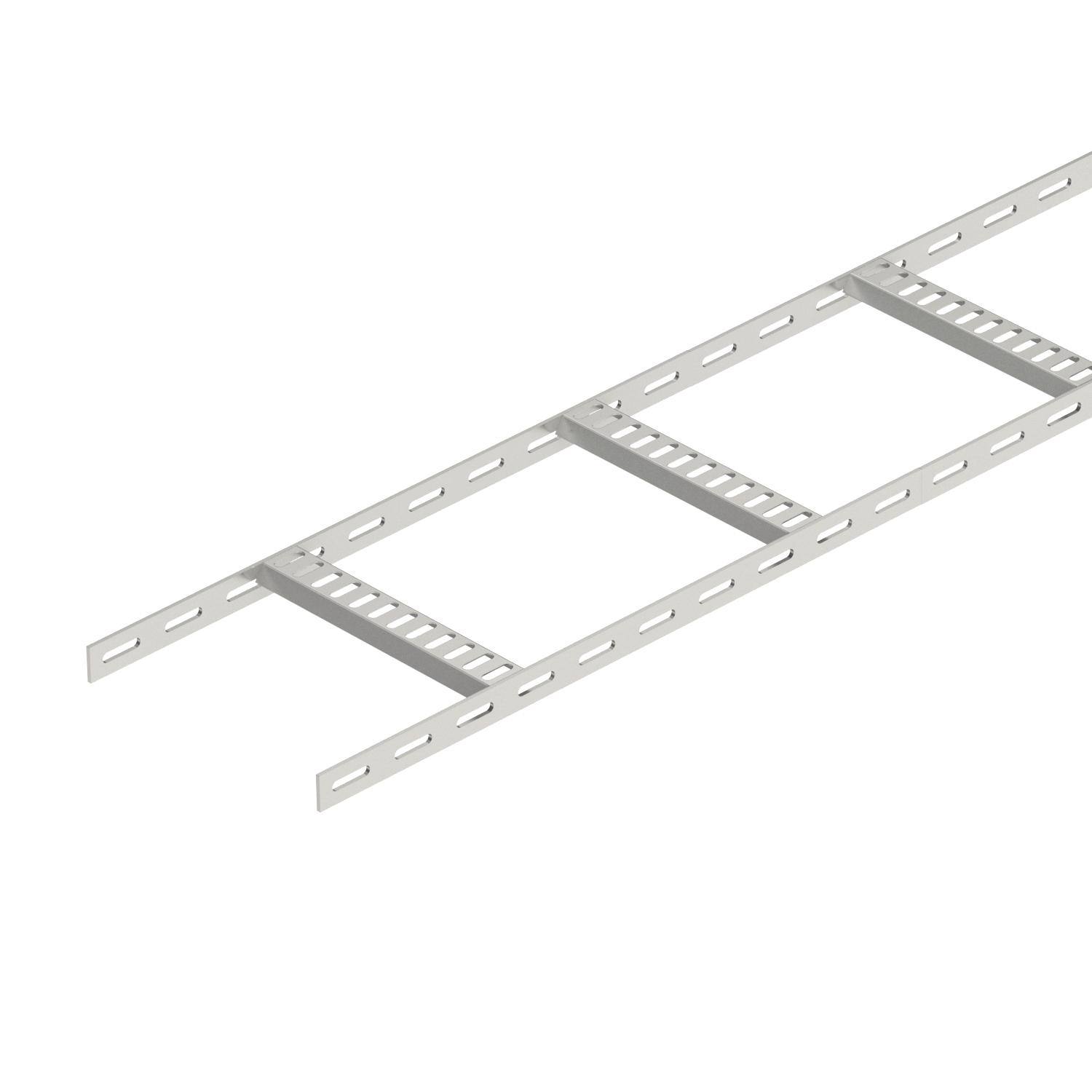

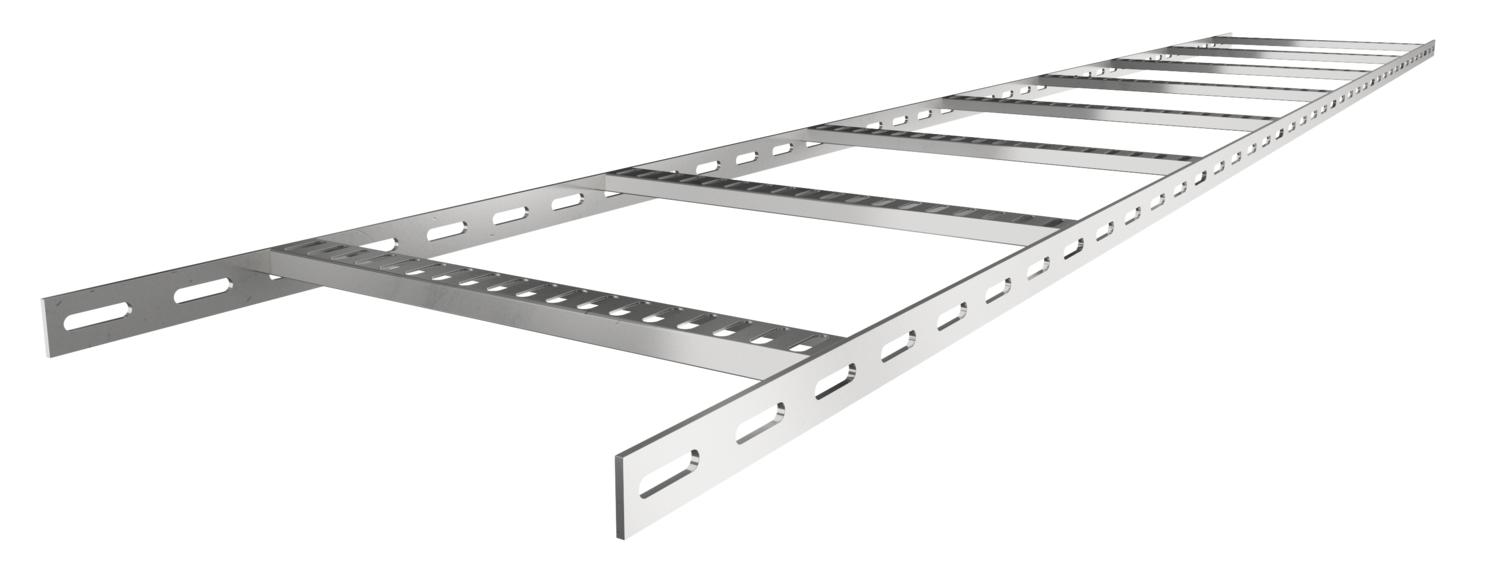

Passerella a traversini con piolo trapezoidale, leggera A2
N. art. 7097088 | EAN 4012195706984
- Descrizione prodotto
-
Descrizione prodottoPasserella a traversini per impianti navali con longherone laterale asolato con bordo di altezza pari a 25 mm con pioli trapezoidali saldati, forati, aperti verso il basso. Carico testato secondo IEC in combinazione con connettore tipo SLV.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato sì Altezza 25 mm Colore acciaio legato Dimensione 25x256x2000 Dimensione B 256 mm Dimensioni 25 X 250 Distanza tra gli appoggi 1,0 m 1,45 kN/m Distanza tra gli appoggi 1,5 m 0,65 kN/m Distanza tra gli appoggi 2,0 m 0,25 kN/m Distanza tra i pioli 250 mm Fissaggio del piolo saldato Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 8,1225 kg CO₂e / 1 Metro Larghezza 250 mm Lunghezza 2000 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Spessore longherone 3 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata no Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto Dati tecnici

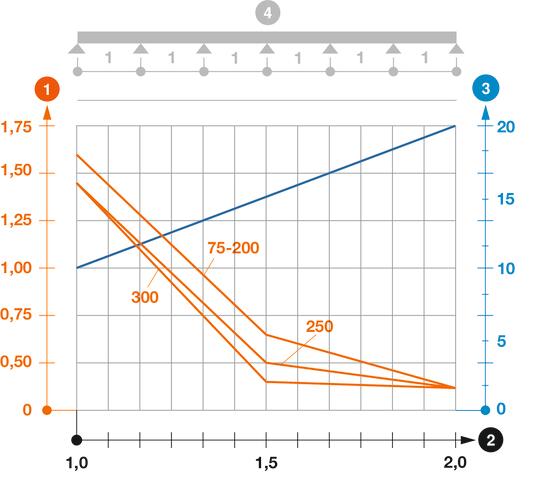

Diagramma di carico passerella tipo SL42
-
Carico canalina-conduttore ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Inflessione trave in mm con kN/mm ammessi
-
Curva di carico con larghezza canalina/conduttore in mm
-
Curva di inflessione trave secondo la distanza tra gli appoggi
-
Schema di carico nella procedura di prova
-
