Passerella a traversin con piolo Z, leggera 3000 | 100 | 3 | no

Passerella a traversin con piolo Z, leggera

N. art. 7098032 | EAN 4012195707745

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	3 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella leggera per impianti navali con longherone laterale asolato con bordo di altezza pari a 35 mm con pioli saldati, forati, a Z. Carico testato secondo IEC in combinazione con connettore tipo SLV. Fondo di saldatura tipo SIGMA-WELD 199, disponibile anche in bianco.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	35 mm
Colore	rust red
Dimensione	35x106x3000
Dimensione B	106 mm
Dimensioni	35x100
Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 2,0 m	0,85 kN/m
Distanza tra gli appoggi 2,5 m	0,35 kN/m
Distanza tra gli appoggi 3,0 m	0,25 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	3,486 kg CO₂e / 1 Metro
Larghezza	100 mm
Lunghezza	3000 mm
Lunghezza	3000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Spessore longherone	3 mm
Super- ficie	fondo applicato a caldo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

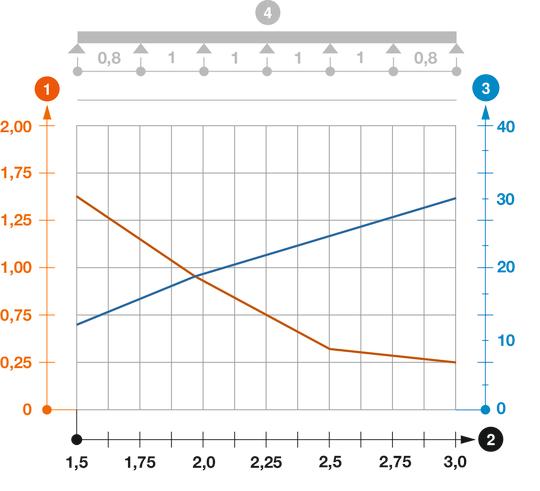

Diagramma di carico passerella tipo SLZ L

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi
Schema di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
SLZ L 100 SG	3000 mm	100 mm	3 mm	no	7098032	m	3 m
SLZ L 200 SG	3000 mm	200 mm	3 mm	no	7098036	m	3 m
SLZ L 300 SG	3000 mm	300 mm	3 mm	no	7098038	m	3 m
SLZ L 400 SG	3000 mm	400 mm	3 mm	no	7098040	m	3 m
SLZ L 500 SG	3000 mm	500 mm	3 mm	no	7098042	m	3 m
SLZ L 600 SG	3000 mm	600 mm	3 mm	no	7098044	m	3 m
