Passerella a grande portata WKSG 110 FT

N. art. / Tipo

Mantenimento funzionale	no

Lunghezza	6000 mm

Larghezza

Spessore lamiera	2 mm

Descrizione prodotto

Descrizione prodotto

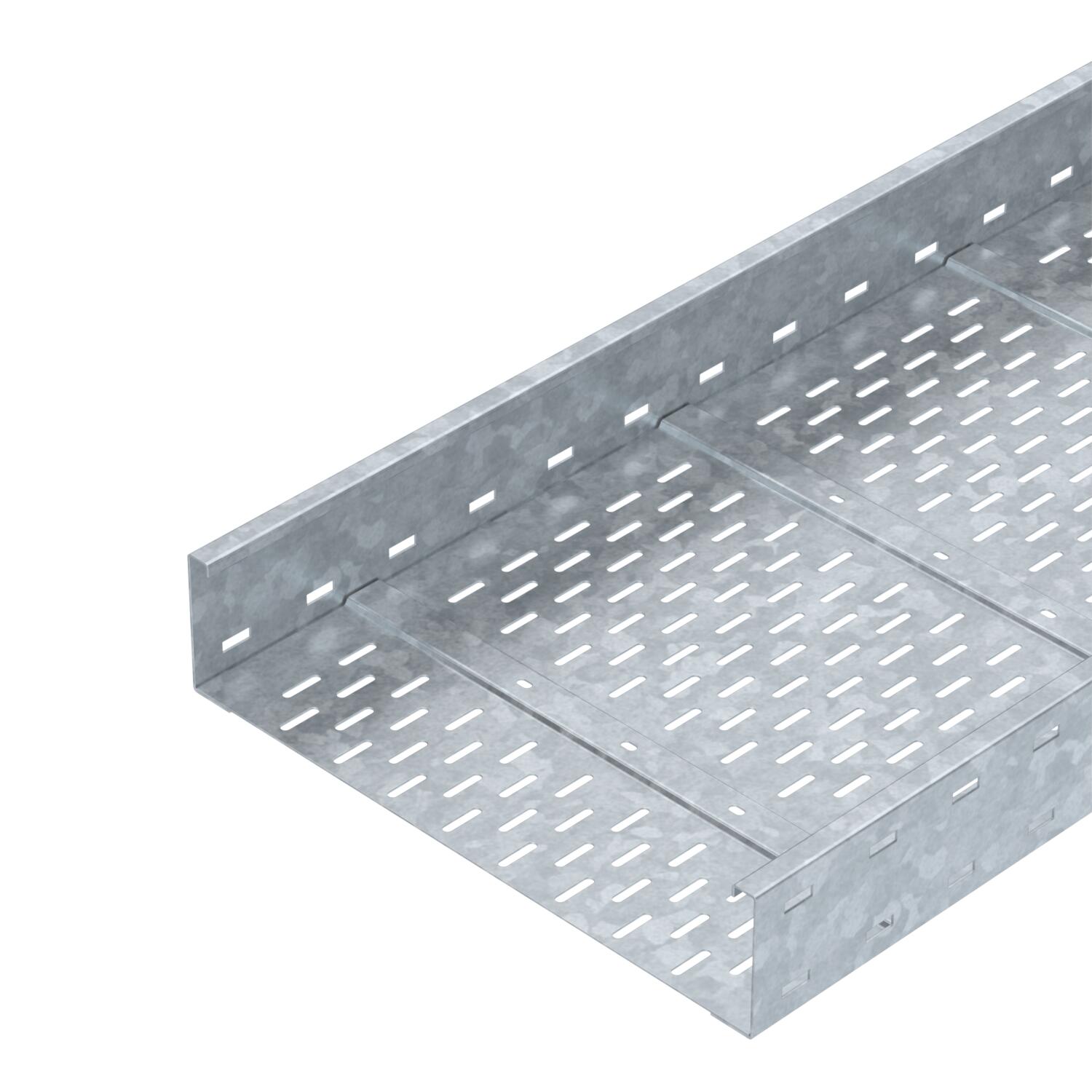

Sistema di passerelle a grande portata, asolata, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinc

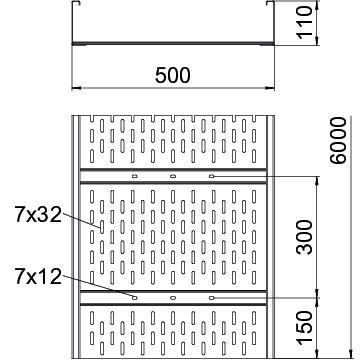

Dimensione	110x500x6000
Dimensione B	500 mm
Dimensione L	6000 mm
Dimensioni	110 x 500
Distanza tra gli appoggi 3,0 m	2,9 kN/m
Distanza tra gli appoggi 3,5 m	2,43 kN/m
Distanza tra gli appoggi 4,0 m	2 kN/m
Distanza tra gli appoggi 4,5 m	1,72 kN/m
Distanza tra gli appoggi 5,0 m	1,5 kN/m
Distanza tra gli appoggi 6,0 m	1 kN/m
Distanza tra gli appoggi 7,0 m	0,7 kN/m
Distanza tra gli appoggi 8,0 m	0,4 kN/m
Foratura laterale	sì

Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	24,152 kg CO₂e / 1 Metro
Larghezza	500 mm
Lunghezza	6000 mm
Lunghezza utile	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	51100 mm²
Sezione utile	511 cm²
Spessore lamiera	2 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Versione a grande portata	sì
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Mantenimento funzionale	Lunghezza	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.
WKSG 120 FT	no	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	no	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	no	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	no	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	no	6000 mm	600 mm	2 mm	6098157	m	6 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	WRVL 110 FT	6091180	Pezzo	2 Pezzo
Curva 90° 110 FT	WRB 90 150 FT	6098356	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	WDRL 1116 50 DD	6227612	m	3 m
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Giunto di base DD	SSLB 500 DD	7070326	Pezzo	20 Pezzo
