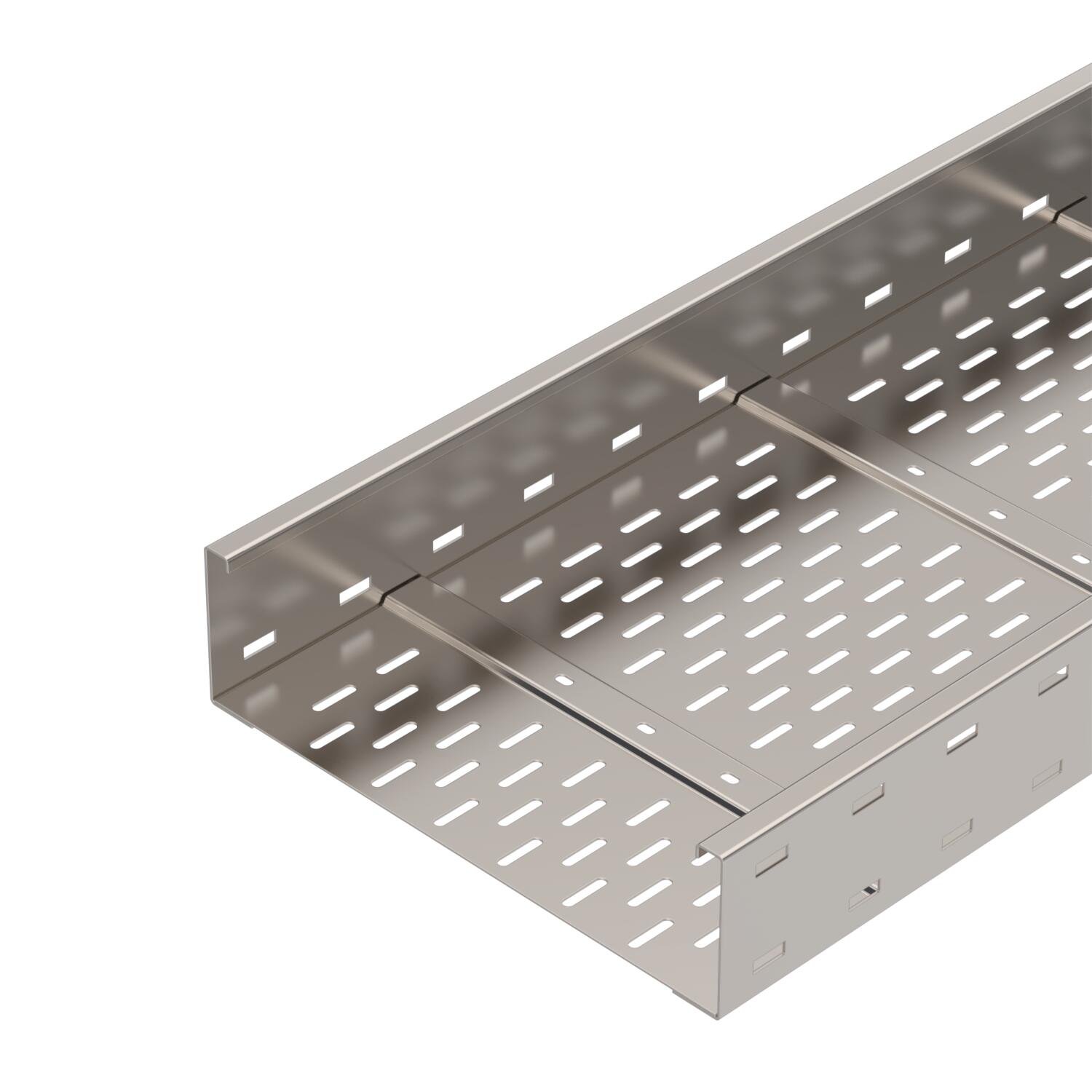

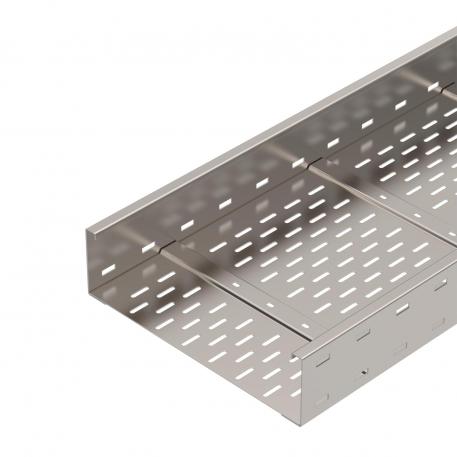

Passerella a grande portata WKSG 110 A2

N. art. / Tipo

Mantenimento funzionale	no

Lunghezza	6000 mm

Larghezza

Spessore lamiera	2 mm

Descrizione prodotto

Descrizione prodotto

Sistema di passerelle a grande portata, asolata, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	acciaio legato

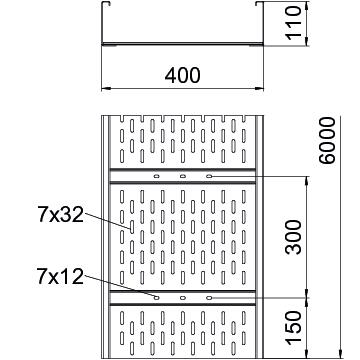

Dimensione	110x400x6000
Dimensione B	400 mm
Dimensione L	6000 mm
Dimensioni	110 X 400
Distanza tra gli appoggi 3,0 m	2,9 kN/m
Distanza tra gli appoggi 3,5 m	2,43 kN/m
Distanza tra gli appoggi 4,0 m	2 kN/m
Distanza tra gli appoggi 4,5 m	1,72 kN/m
Distanza tra gli appoggi 5,0 m	1,5 kN/m
Distanza tra gli appoggi 6,0 m	1 kN/m
Distanza tra gli appoggi 7,0 m	0,7 kN/m
Distanza tra gli appoggi 8,0 m	0,4 kN/m
Foratura laterale	sì

Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	48,637 kg CO₂e / 1 Metro
Larghezza	400 mm
Lunghezza	6000 mm
Lunghezza utile	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301
Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	408 cm²
Sezione utile	40800 mm²
Spessore lamiera	2 mm
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Versione a grande portata	sì
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Mantenimento funzionale	Lunghezza	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.
WKSG 120 A2	no	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	no	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	no	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	no	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	no	6000 mm	600 mm	2 mm	6098177	m	6 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare A2	WRVL 110 A2	6091229	Pezzo	2 Pezzo
Separatore 85 A2	TSG 85 A2	6062173	m	3 m
Coperchio con chiusura con bussola girevole A2	WDRL 1116 40 A2	6227364	m	3 m
Giunto di base A2	SSLB 400 A2	7070369	Pezzo	20 Pezzo
