- Descrizione prodotto
-
Descrizione prodotto

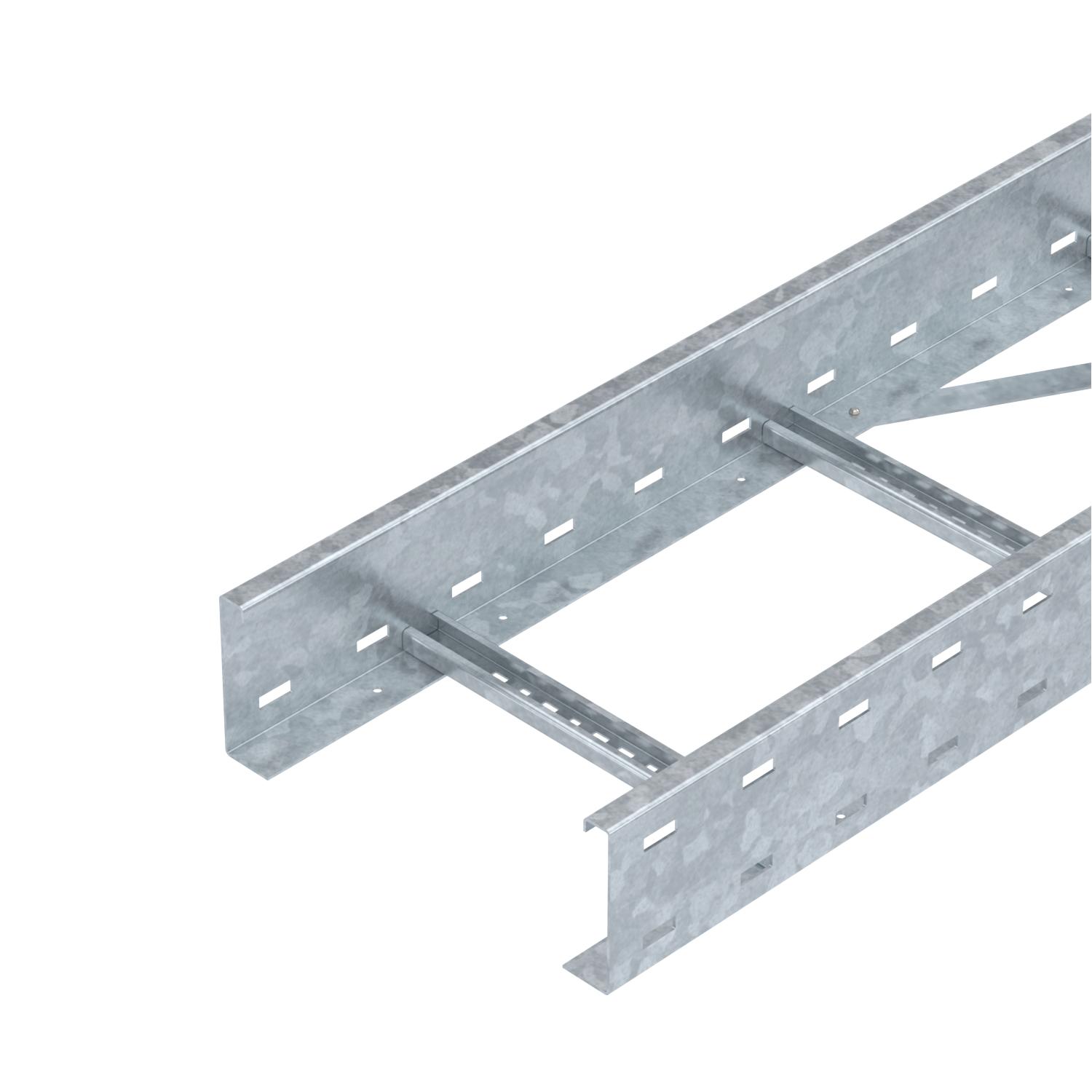

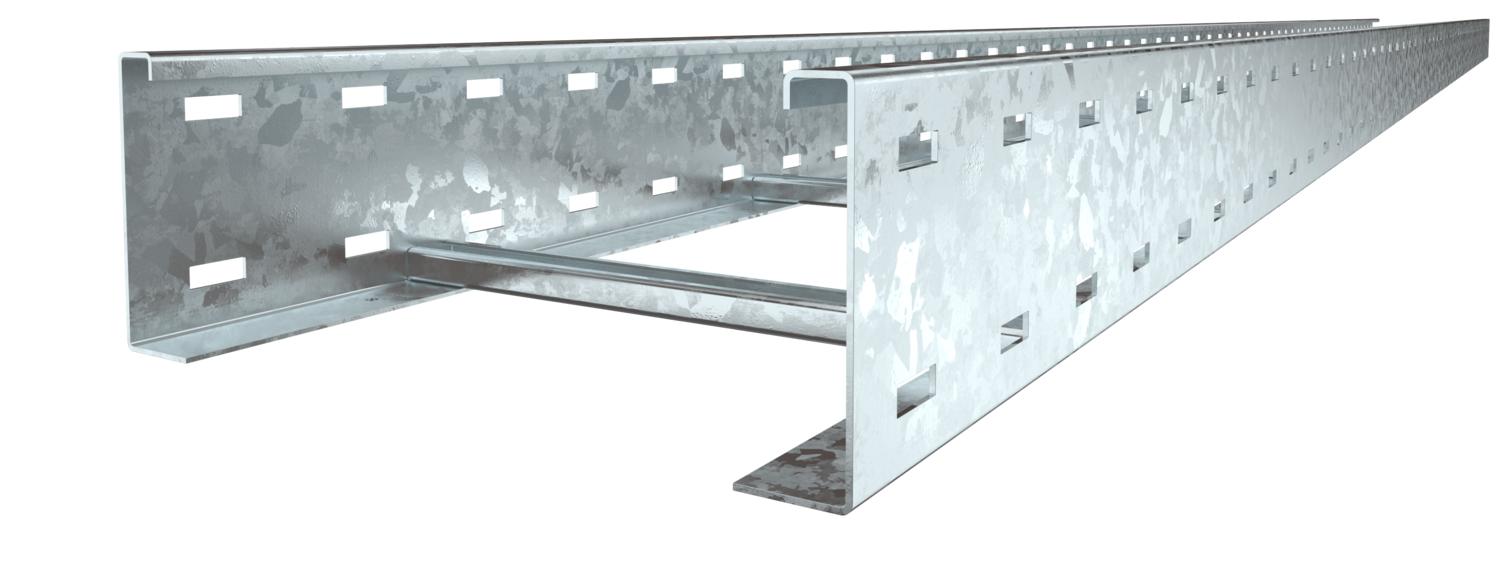

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensione 110x300x6000 Dimensioni 110 x 300 Foratura laterale sì Mantenimento funzionale no Materiale Acciaio Sezione utile 28100 mm² Sezione utile 281 cm² Spessore longherone 2 mm Super- ficie zincato a caldo per immersione Versione a grande portata sì Versione dei pioli Profilo non forato Versione del longherone laterale Profilo (aperto) Misure

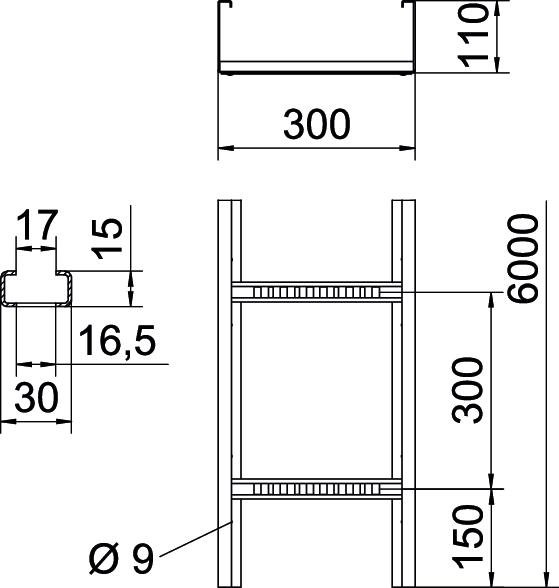

Altezza 110 mm Dimensione B 300 mm Dimensione L 6000 mm Dimensioni fessura piolo 17,00 Larghezza 300 mm Lunghezza 6000 mm Lunghezza 6000 ft Carichi
Distanza tra gli appoggi 3,0 m 2,5 kN/m Distanza tra gli appoggi 3,5 m 1,98 kN/m Distanza tra gli appoggi 4,0 m 1,6 kN/m Distanza tra gli appoggi 4,5 m 1,31 kN/m Distanza tra gli appoggi 5,0 m 1,1 kN/m Distanza tra gli appoggi 6,0 m 0,8 kN/m Distanza tra gli appoggi 7,0 m 0,4 kN/m Dati tecnici
Schema di sollecitazione passerella a grande portata tipo WKLG 110.
- Carico canalina-conduttore ammesso in kN/m senza peso operatore
- Distanza tra gli appoggi in m
- Inflessione trave in mm con kN/mm ammessi
- Schema di carico nella procedura di prova
- Curva di carico con larghezza canalina/conduttore in mm
- Curva di inflessione trave secondo la distanza tra gli appoggi
- Tutti i tipi
