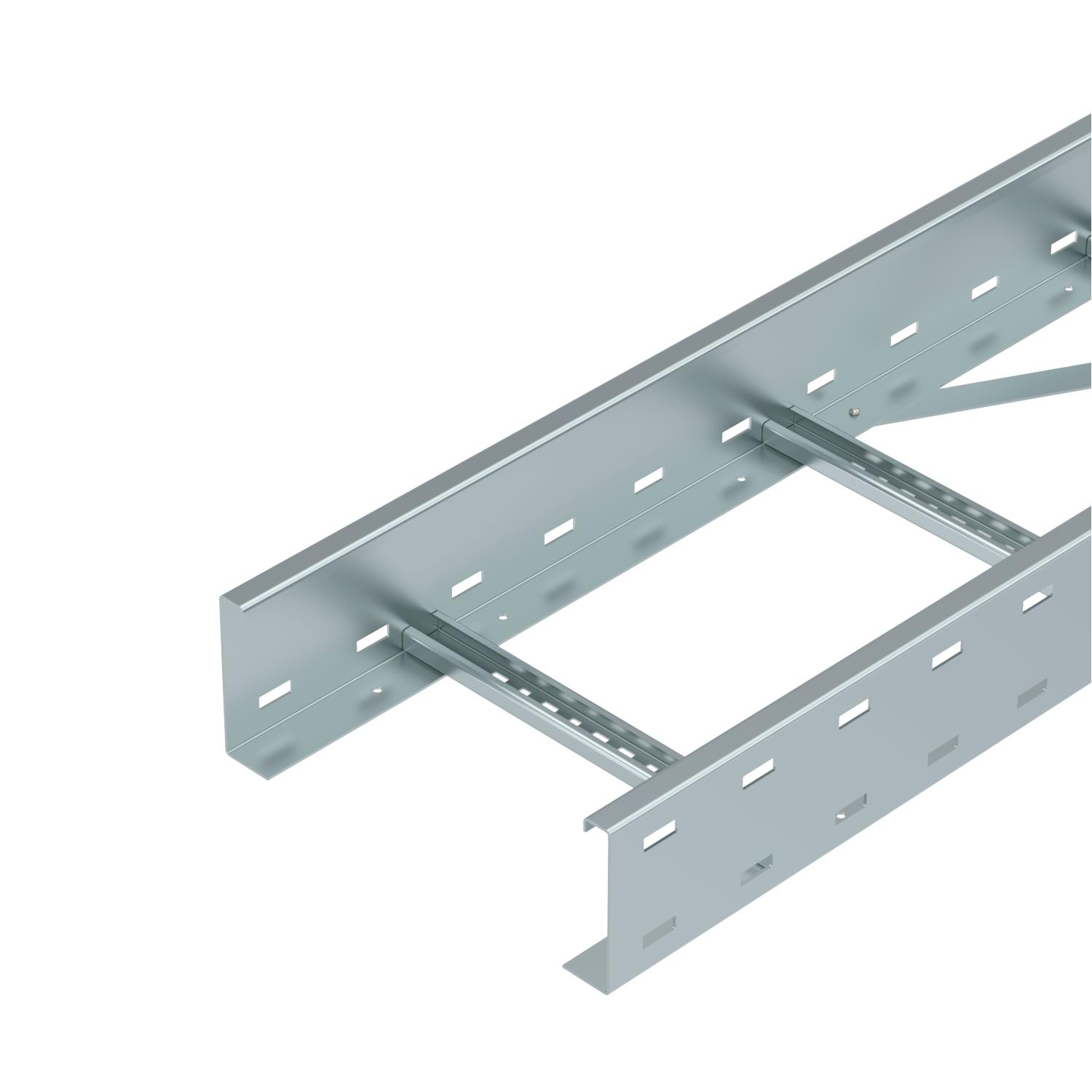

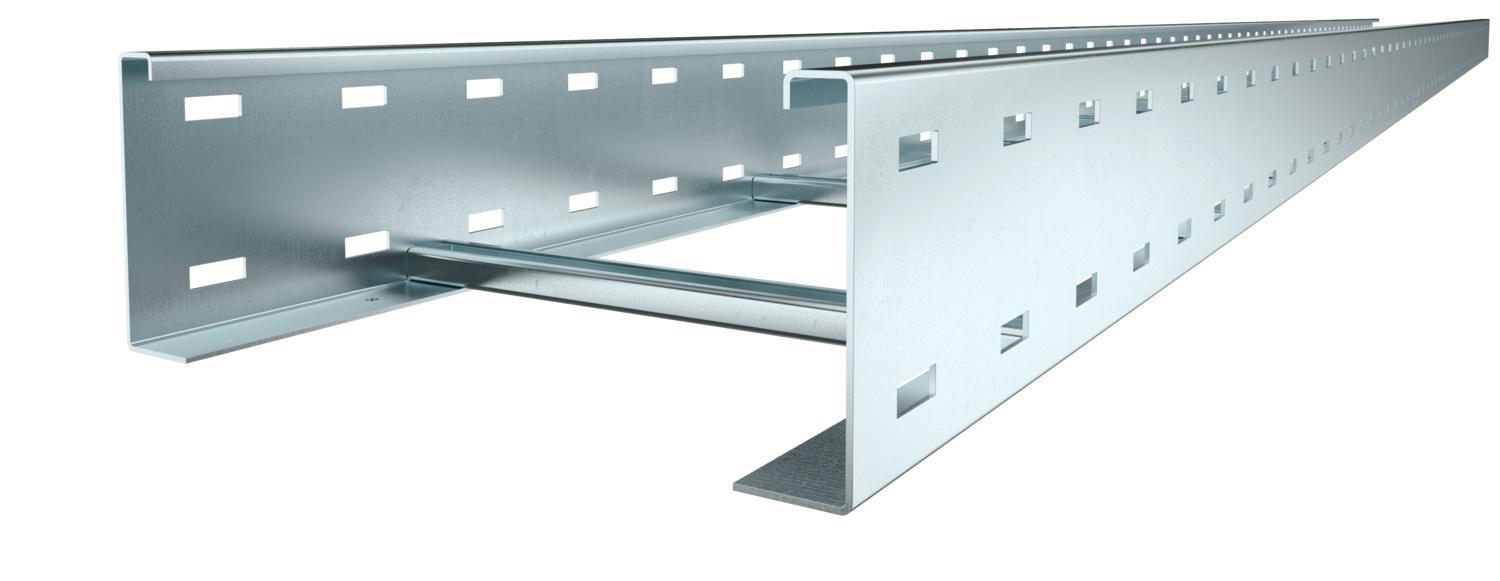

Passerella a grande portata WKLG 110 FS

N. art. 6311012 | EAN 4012196883097

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinc

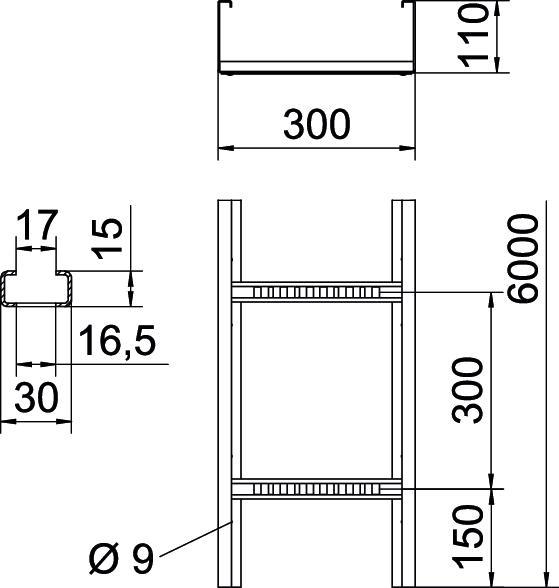

Dimensione	110x300x6000
Dimensione B	300 mm
Dimensione L	6000 mm
Dimensioni	110 x 300
Dimensioni fessura piolo	17,00
Distanza tra gli appoggi 3,0 m	2,5 kN/m
Distanza tra gli appoggi 3,5 m	1,98 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,31 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Distanza tra gli appoggi 7,0 m	0,4 kN/m

Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	14,541 kg CO₂e / 1 Metro
Larghezza	300 mm
Lunghezza	6000 ft
Lunghezza	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	281 cm²
Sezione utile	28100 mm²
Spessore longherone	2 mm
Super- ficie	zincato in continuo
Versione a grande portata	sì
Versione dei pioli	Profilo non forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
WKLG 1120 FS	6000 mm	200 mm	2 mm	no	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	no	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	no	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	no	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	no	6311024	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	WRVL 110 FS	6091164	Pezzo	2 Pezzo
Curva 90° 110 FS	WLB 90 113 FS	6312349	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	WDRL 1116 30 FS	6227430	m	3 m
Separatore 85 FS	TSG 85 FS	6062114	m	3 m
