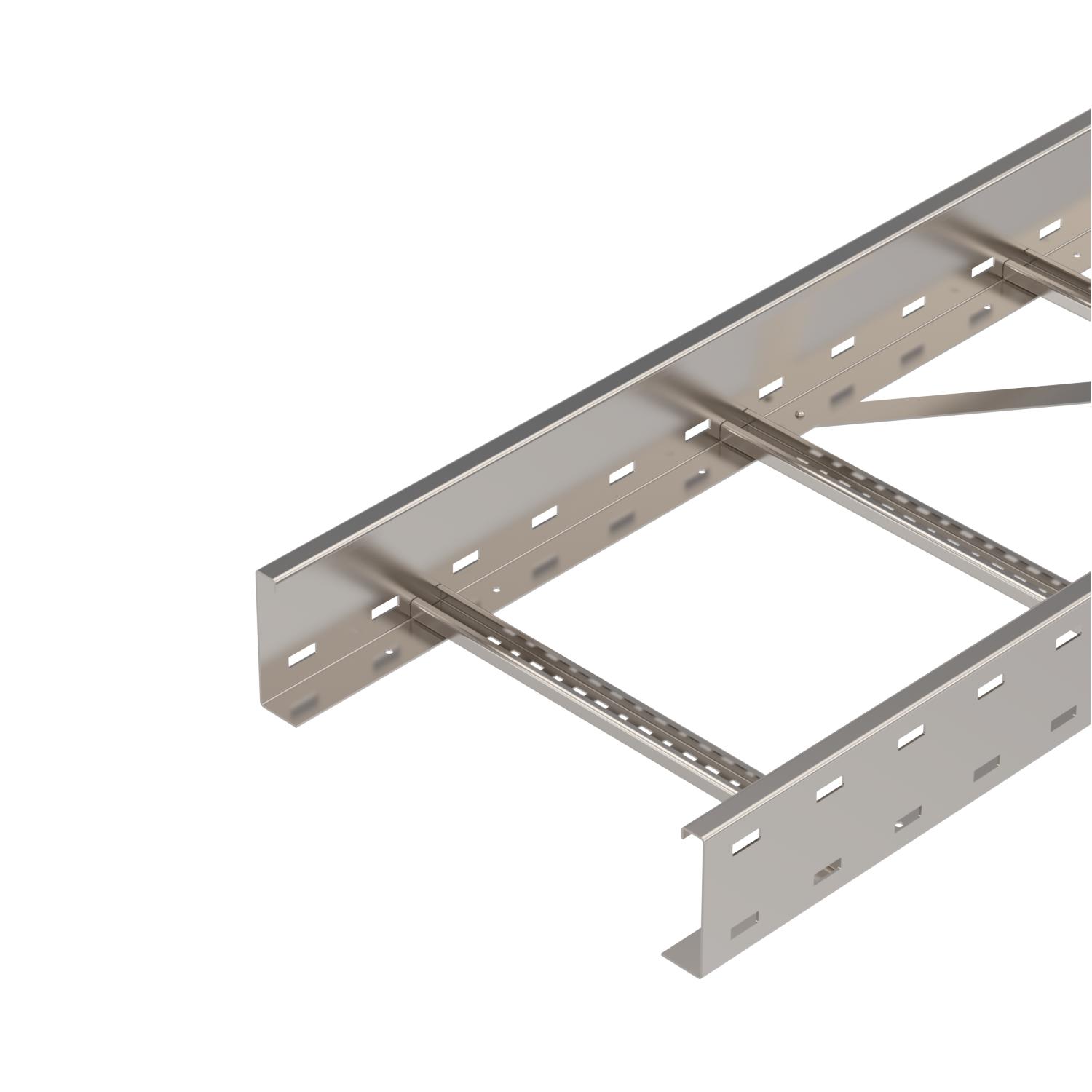

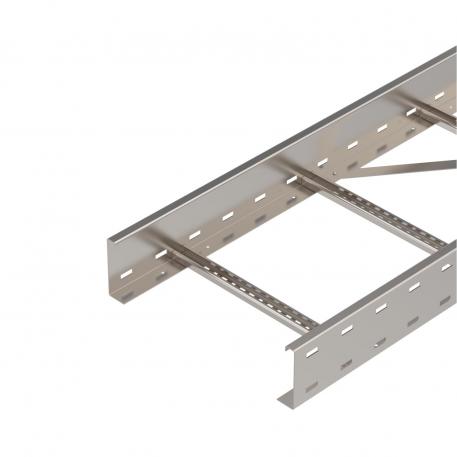

Passerella a grande portata WKLG 110 A4
N. art. 6311229 | EAN 4012195403135
- Descrizione prodotto
-
Descrizione prodottoPasserella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici

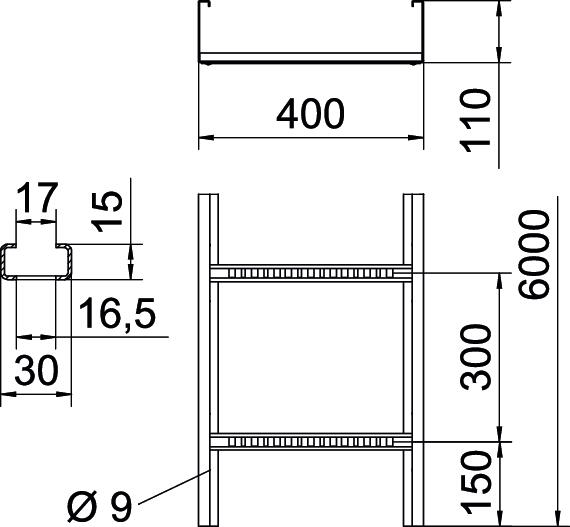

Acciaio inossidabile, decapato no Altezza 110 mm Colore acciaio legato Dimensione 110x400x6000 Dimensione B 400 mm Dimensione L 6000 mm Dimensioni 110 x 400 Dimensioni fessura piolo 17,00 Distanza tra gli appoggi 3,0 m 2,3 kN/m Distanza tra gli appoggi 3,5 m 1,9 kN/m Distanza tra gli appoggi 4,0 m 1,6 kN/m Distanza tra gli appoggi 4,5 m 1,33 kN/m Distanza tra gli appoggi 5,0 m 1,1 kN/m Distanza tra gli appoggi 6,0 m 0,8 kN/m Distanza tra gli appoggi 7,0 m 0,4 kN/m Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 31,526 kg CO₂e / 1 Metro Larghezza 400 mm Lunghezza 6000 mm Lunghezza 6000 ft Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4571 Sezione utile 37600 mm² Sezione utile 376 cm² Spessore longherone 2 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata sì Versione dei pioli Profilo non forato Versione del longherone laterale Profilo (aperto) Dati tecnici
Schema di sollecitazione passerella a grande portata tipo WKLG 110.
-
Carico canalina-conduttore ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Inflessione trave in mm con kN/mm ammessi
-
Schema di carico nella procedura di prova
-
Curva di carico con larghezza canalina/conduttore in mm
-
Curva di inflessione trave secondo la distanza tra gli appoggi
-
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare A4
WRVL 110 A4 6091234 2 Pezzo
Curva 90° 110 A4
WLB 90 114 A4 6312554 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Clip per separatore passerella a traversini A2
KS KL A2 6062284 30 Pezzo - Download
-
Scheda tecnica WKLG 1140 A4 / 6311229 , 0.26MB , pdfDichiarazione di conformità UE WKLG 1140 A4 / 6311229 , 0.16MB , pdfDichiarazione di conformità UK WKLG 1140 A4 / 6311229 , 0.09MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfIstruzioni di montaggio Weitspannkabelleitern , 11.33MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
