Passacavo EDK bianco puro 5 | 32 | M40 | bianco; RAL 9010

morepic-1

morepic-2

Passacavo EDK bianco puro

N. art. 2011700 | EAN 4012195303220

N. art. / Tipo

per diametro min.	5 mm

per diametro max

Dimensione

Colore

Descrizione prodotto

Descrizione prodotto

Il passacavo può essere sagomata e adattata al diametro di cavo necessario.

Dati tecnici

Dati tecnici

Colore	bianco; RAL 9010
Diametro nominale	40 mm
Dimensione	M40
Dimensione	Ø40/5-32
Grado di protezione	IP55
Materiale	Elastomero termoplastico

per diametro max	32 mm
per diametro min.	5 mm
per spessore parete max	2,2
per spessore parete min.	2,2
Priva di alogeni	sì
Versione	sezionabile

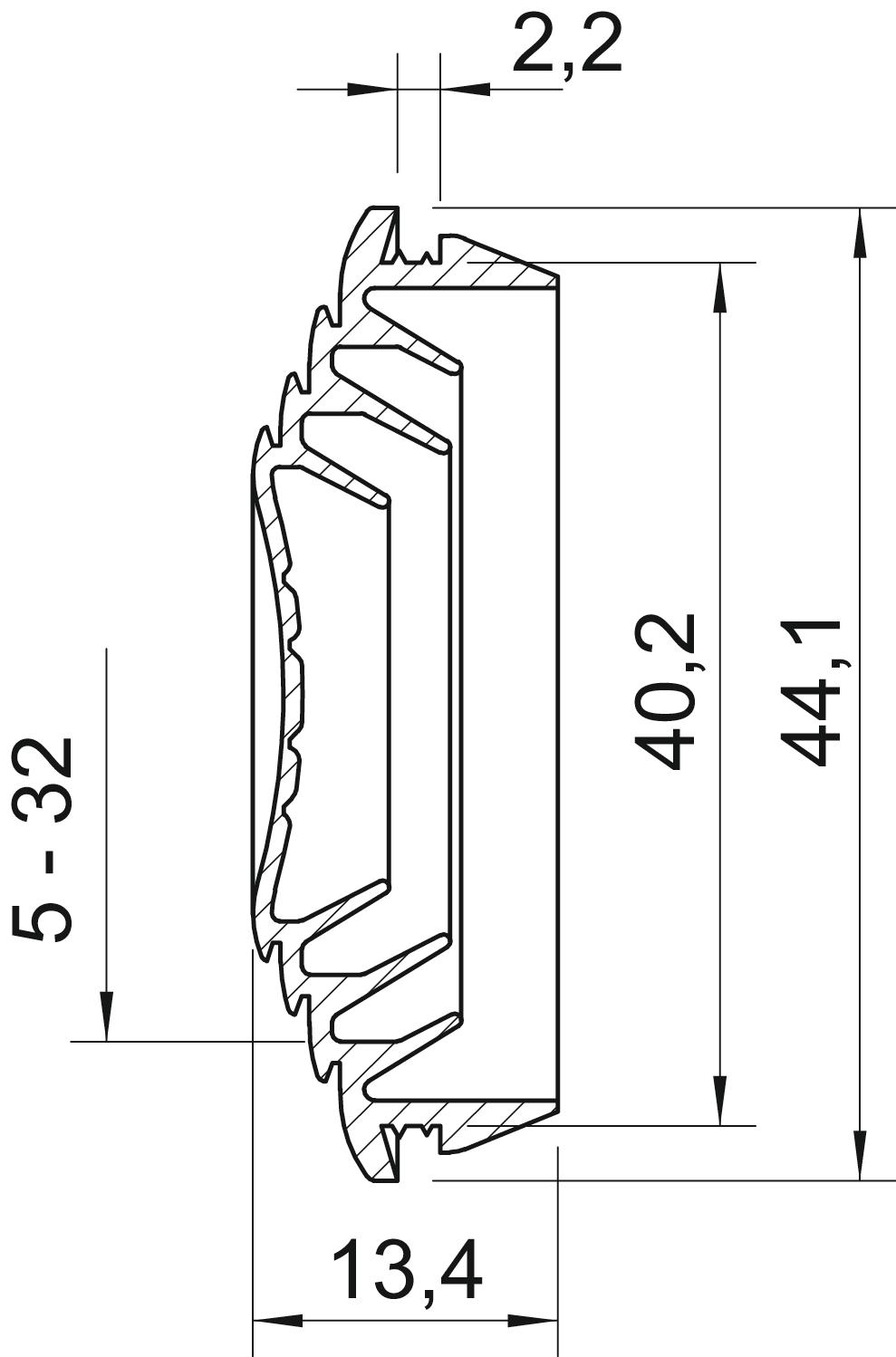

Misure

Dimensione A	2,2 mm
Dimensione D1	44,1 mm
Dimensione D2	40,2 mm
Dimensione D3	5 mm

Dimensione D4	14 mm
Dimensione D5	15 mm
Dimensione L	13,4 mm

Tutti i tipi

Tutti i tipi

Tipo	per diametro min.	per diametro max	Dimensione	Colore	N. art.	Quantità	Conf.
EDK 25 LGR	5 mm	20 mm	M25	grigio chiaro; RAL 7035	2011638	Pezzo	100 Pezzo
EDK 32 LGR	5 mm	25 mm	M32	grigio chiaro; RAL 7035	2011646	Pezzo	50 Pezzo
EDK 40 LGR	5 mm	32 mm	M40	grigio chiaro; RAL 7035	2011654	Pezzo	25 Pezzo
EDK 25 RW	5 mm	20 mm	M25	bianco; RAL 9010	2011689	Pezzo	100 Pezzo
EDK 32 RW	5 mm	25 mm	M32	bianco; RAL 9010	2011697	Pezzo	50 Pezzo
EDK 40 RW	5 mm	32 mm	M40	bianco; RAL 9010	2011700	Pezzo	25 Pezzo

Download

Scheda tecnica EDK 40 RW / 2011700 , 0.23MB , pdf

Catalogo Connection and routing systems , 40.76MB , pdf

Grafico prodotto EDK 40 RW / 2011700, 62.05 kB, jpg

Disegno quotato EDK 40 RW / 2011700, 73.88 kB, jpg
