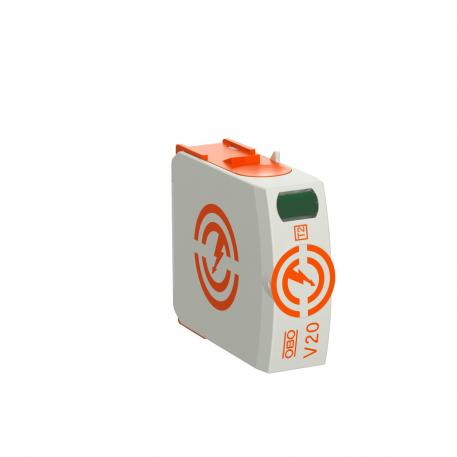

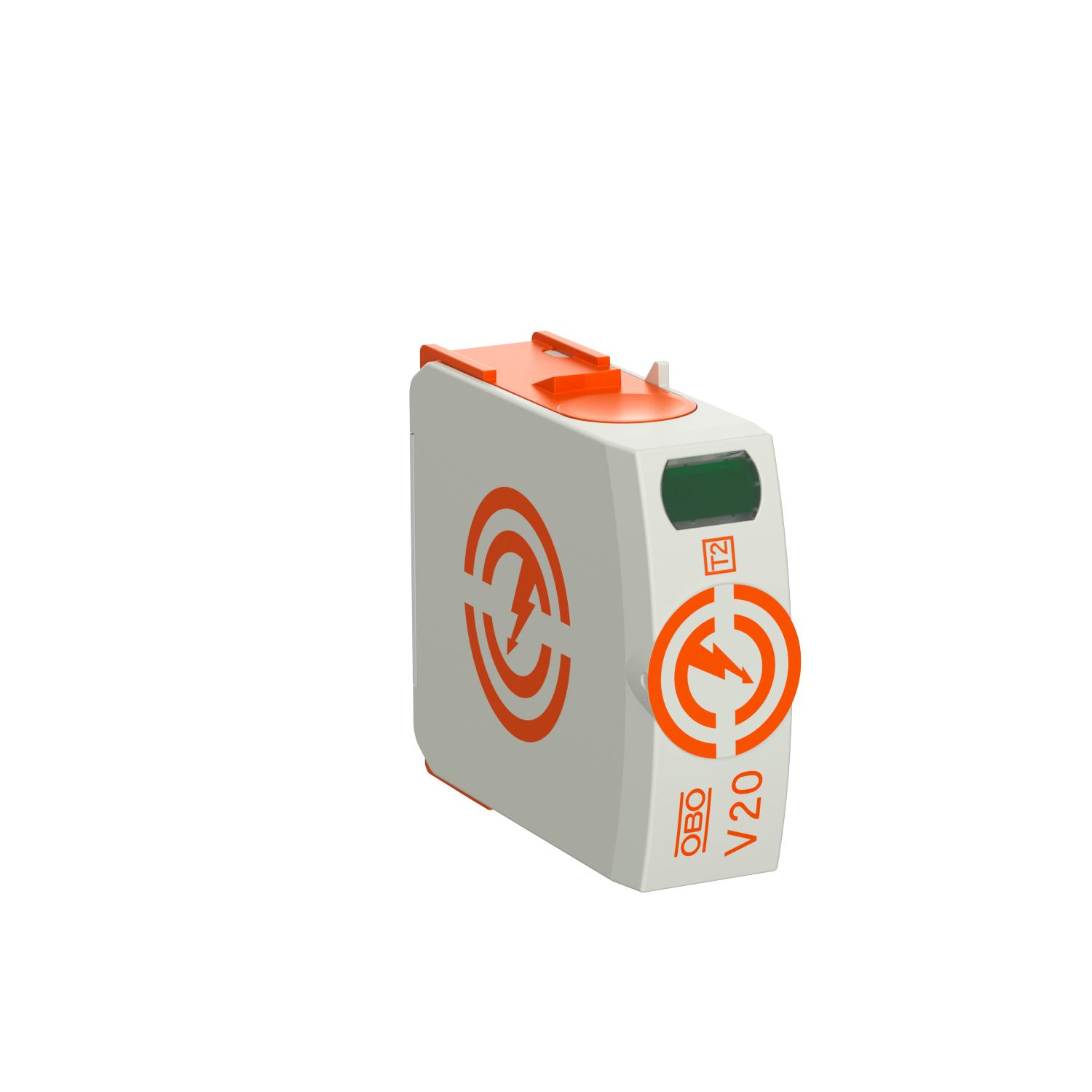

Parte superiore V20 150 V
N. art. 5095362 | EAN 4012196163540
- Descrizione prodotto
-
Descrizione prodottoCartuccia plug-in tipo 2
• Installazione per la protezione da sovratensione secondo VDE
0100-443 (IEC 60364-4-44)
• capacità di scarica fino a 40 kA (8/20) per polo con varistori ad alte prestazioni
• modulare, estraibile completo di sistema di disconnessione e display ottico di funzionamento
• connessione plug-in con protezione vibrazione e codifica della tensione
• Plastica UL 94 V-0
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 2 Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di dispersione (8/20 µs) [L-N] 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 40 kA Dimensione 150V Distanza minima 1,5 mm Forma della rete altro Fusibile a monte integrato no Grado di protezione IP20 Livello di protezione [L-N] ≤0,8 Materiale cassetta PA UL 94 V-0 Modalità di montaggio su elemento di base Numero di poli 1 Omologazioni VDE Resistente al cortocircuito sì Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe II SPD secondo UL 1449 Tipo 4 Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tensione continua massima (L-N) 150 V Tensione massima continuativa AC 150 V Tensione nominale AC (50 / 60 Hz) 120 V Tensione residua [L-N] @ 1 kA 0,5 kV Tensione residua [L-N] @ 5 kA 0,6 kV Versione dei poli 1 - Tutti i tipi
-
Tutti i tipi
