Morsetto per lamiere con spessore fino a 10 mm Cu Rd 8-10 | 10 |

morepic-1

morepic-2

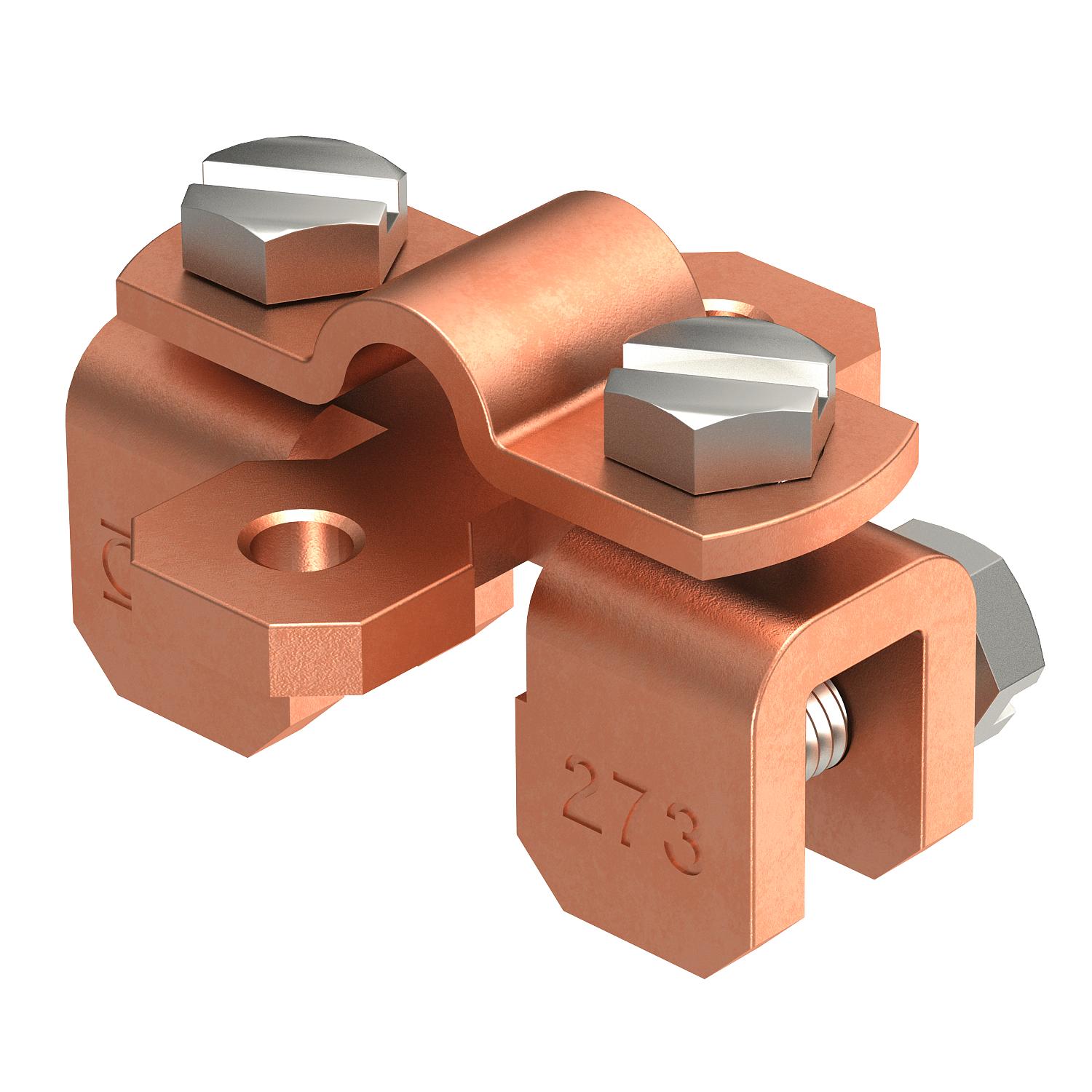

Morsetto per lamiere con spessore fino a 10 mm Cu

N. art. 5317274 | EAN 4012195420736

N. art. / Tipo	5317274 / 273 CU

Accoppiamento	Rd 8-10 mm

Range di serraggio max	10 mm

Descrizione prodotto

Descrizione prodotto

• Spessore lamiera fino a 10 mm
• Per la posa dei conduttori trasversalmente e parallelamente alla lamiera con 2 viti a testa esagonale M 8 x 10 e 2 viti a testa esagonale M8 x 16 (F)
• 273 Cu: con viti a testa esagonale in acciaio inossidabile (VA)

Dati tecnici

Dati tecnici

Accoppiamento	Rd 8-10 mm
Capacità di portata della corrente da fulmine	N/50 kA
Dimensione	8/10mm
Materiale	rame

Range di serraggio max	10 mm
Tipo di morsetto	Morsetto aggraffato
Tipo di vite di fissaggio	Vite a testa esagonale

Tutti i tipi

Tutti i tipi

Tipo	Accoppiamento	Range di serraggio max	N. art.	Quantità	Conf.
273 CU	Rd 8-10 mm	10 mm	5317274	Pezzo	10 Pezzo
