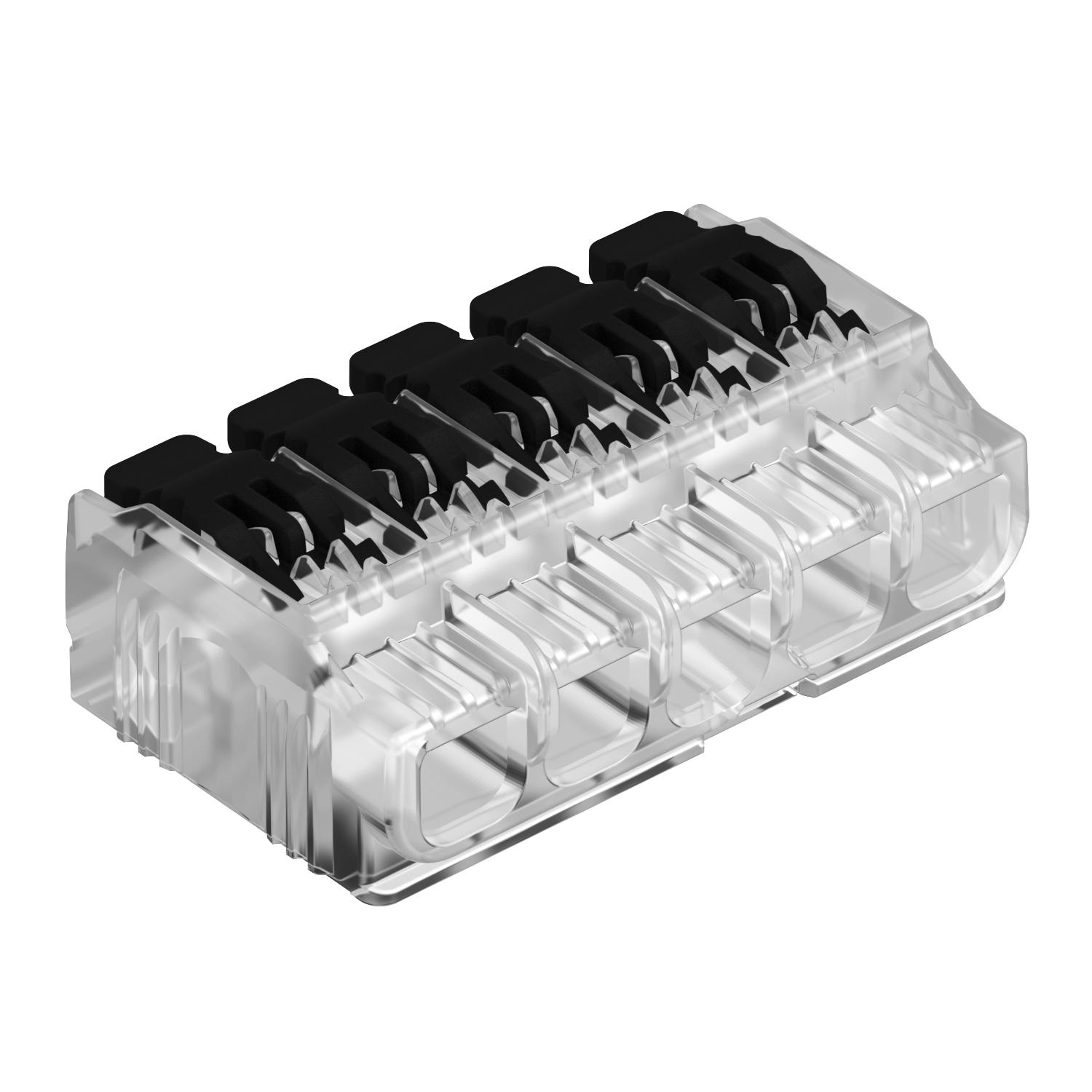

Morsetto ad innesto universale, 5 poli
N. art. 2054425 | EAN 4012197286767
- Descrizione prodotto
-
Descrizione prodottoVerificato secondo EN 60998
Morsetto senza vite per il collegamento di conduttori elettrici. Il tipo di conduttore può essere, a scelta, flessibile, a treccia o rigido.
Con l'impiego di conduttori rigidi, non è necessaria l'apertura della leva di sblocco. Il conduttore può essere inserito direttamente nel morsetto.
Per estrarre il conduttore, è sufficiente aprire la leva di sblocco. Il filo si estrae poi senza problemi.
Sezione nominale:
5 x 0,2 - 4 mm² conduttori a filo singolo o multiplo
Tensione nominale 450 V
Corrente nominale 32 A
Lunghezza spellatura: 11 - 12 mm
Apertura di prova: cerca fase e spina di prova (max. Ø 2 mm) ben accessibile sulla parte superiore del morsetto
Temperatura ambiente max. a norma EN 60998: 85 °C.
-
- Dati tecnici
-
Dati tecnici

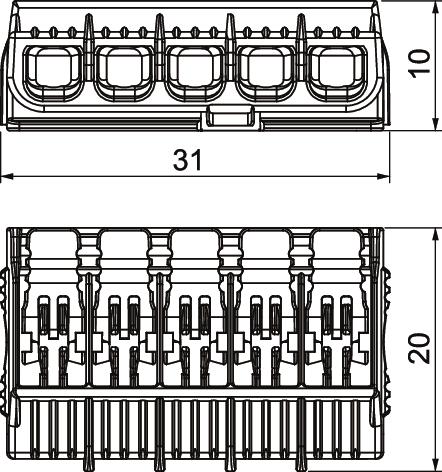

Adatto per conduttore flessibile sì Adatto per conduttore rigido sì Adatto per conduttori a più cavi sì Altezza 10,45 mm Colore Trasparente Con leve di azionamento sì Corrente nominale 32 A Dimensione 19,6x31,3x10,5 Larghezza 31,3 mm Lunghezza 19,6 mm Numero dei punti di fissaggio 5 Numero di poli 1 Range di temperatura di esercizio max 85 °C Range di temperatura di esercizio min. -5 °C Sezione 5 x 0,2 - 4 mm² conduttori a filo singolo o multiplo mm² Sezione max del conduttore a più fili collegabile 4 mm² Sezione max del conduttore a un filo pieno collegabile 4 mm² Sezione min. del conduttore a più fili collegabile 0,2 mm² Sezione min. del conduttore a un filo pieno collegabile 0,2 mm² Sezione nominale max. 4 mm² Sezione nominale min. 0,2 mm² Sostanza isolante Thermoplast tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 850 °C Tensione nominale 450 V - Tutti i tipi
