Modulo di protezione V50-0-385 1 | 385 | IP20

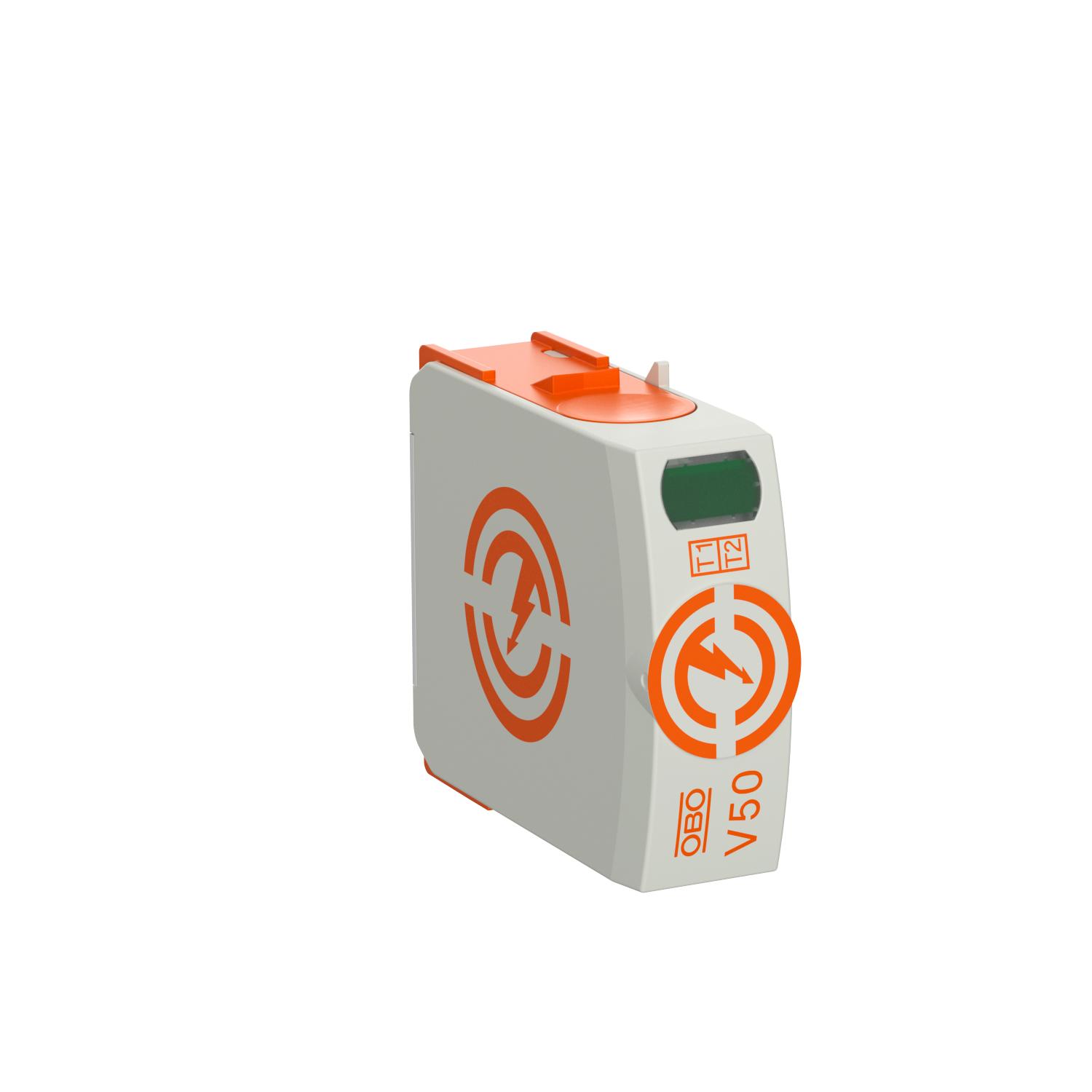

Modulo di protezione V50-0-385

N. art. 5093510 | EAN 4012196334681

N. art. / Tipo

Versione dei poli	1

Tensione massima continuativa AC

Grado di protezione	IP20

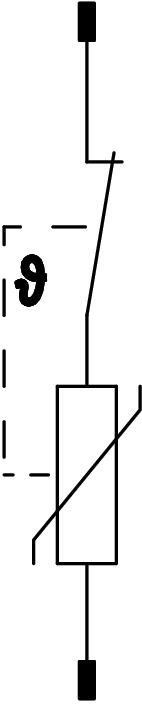

Descrizione prodotto

Descrizione prodotto

Cartuccia plug-in tipo 1+2

• coordinato per parafulmine secondo VDE 0185-305 (IEC 62305)

• capacità di scarica fino a 50 kA (10/350) in totale

• modulare, estraibile completo di sistema di disconnessione e display ottico di funzionamento

• connessione plug-in con protezione vibrazione e codifica della tensione

• Plastica UL 94 V-0

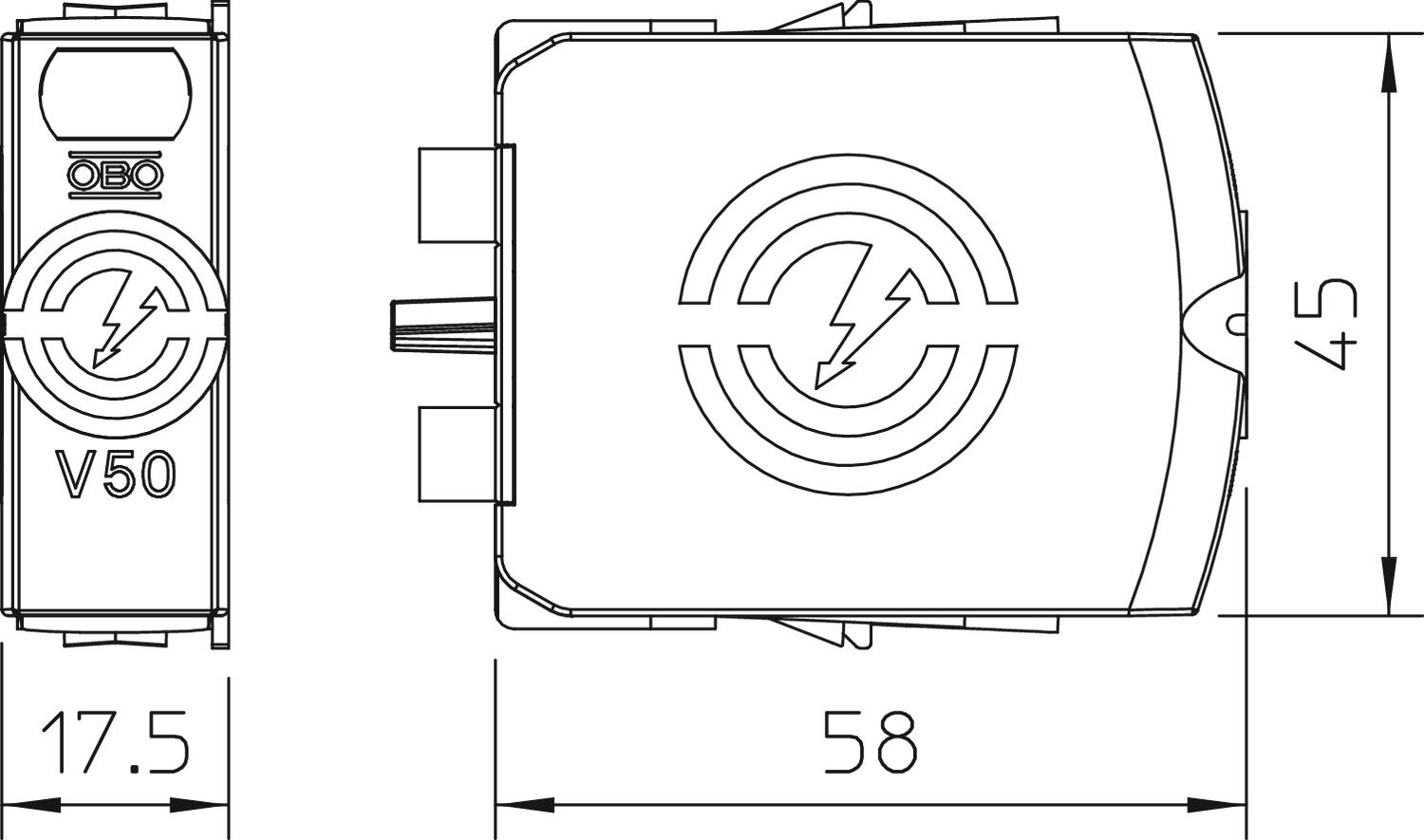

Dati tecnici

Dati tecnici

Classe di prova secondo la norma EN 61643-11	Tipo 1 + 2:
Corrente nominale di dispersione (8/20 µs)	30 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	30 kA
Corrente nominale di scarica massima (8/20 μs)	50 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	50 kA
Dimensione	385V
Distanza minima	1,5 mm
Forma della rete	tutti
Fusibile a monte integrato	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350 μs)	12,5 kA
Livello di protezione [L-N]	≤1,7
Massima potenza fusibile	160 A
Materiale cassetta	PA UL 94 V-0
Modalità di montaggio	Profilato Omega 35 mm
Momento torcente	4 Nm
Numero di poli	1
Protezione massima da sovracorrente in rete	160 A gL/gG
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Scarico	no
Segnalazione a distanza	no
Segnalazione sull'apparecchio	Ottico
Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM max	1,5 mm²

Sezione collegamento morsetti FM min.	0,5 mm²
Sezione collegamento morsetti FM min.	21 AWG
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
SPD secondo IEC 61643-1	classe I+II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	385 V
Tensione massima continuativa AC	385 V
Tensione nominale AC (50 / 60 Hz)	350 V
Tensione residua [L-N] @ 1 kA	1,1 kV
Tensione residua [L-N] @ 12,5 kA	1,3 kV
Tensione residua [L-N] @ 5 kA	1,2 kV
Tensione TOV [L-N] - fail safe mode - 120 min	670 V
Tensione TOV [L-N] - withstand mode - 5 s	510 V
Versione dei poli	1

Tutti i tipi

Tutti i tipi

Tipo	Versione dei poli	Tensione massima continuativa AC	Grado di protezione	N. art.	Quantità	Conf.
V50-0-150	1	150 V	IP20	5093505	Pezzo	1 Pezzo
V50-0-280	1	280 V	IP20	5093508	Pezzo	1 Pezzo
V50-0-320	1	320 V	IP20	5093509	Pezzo	1 Pezzo
V50-0-385	1	385 V	IP20	5093510	Pezzo	1 Pezzo
