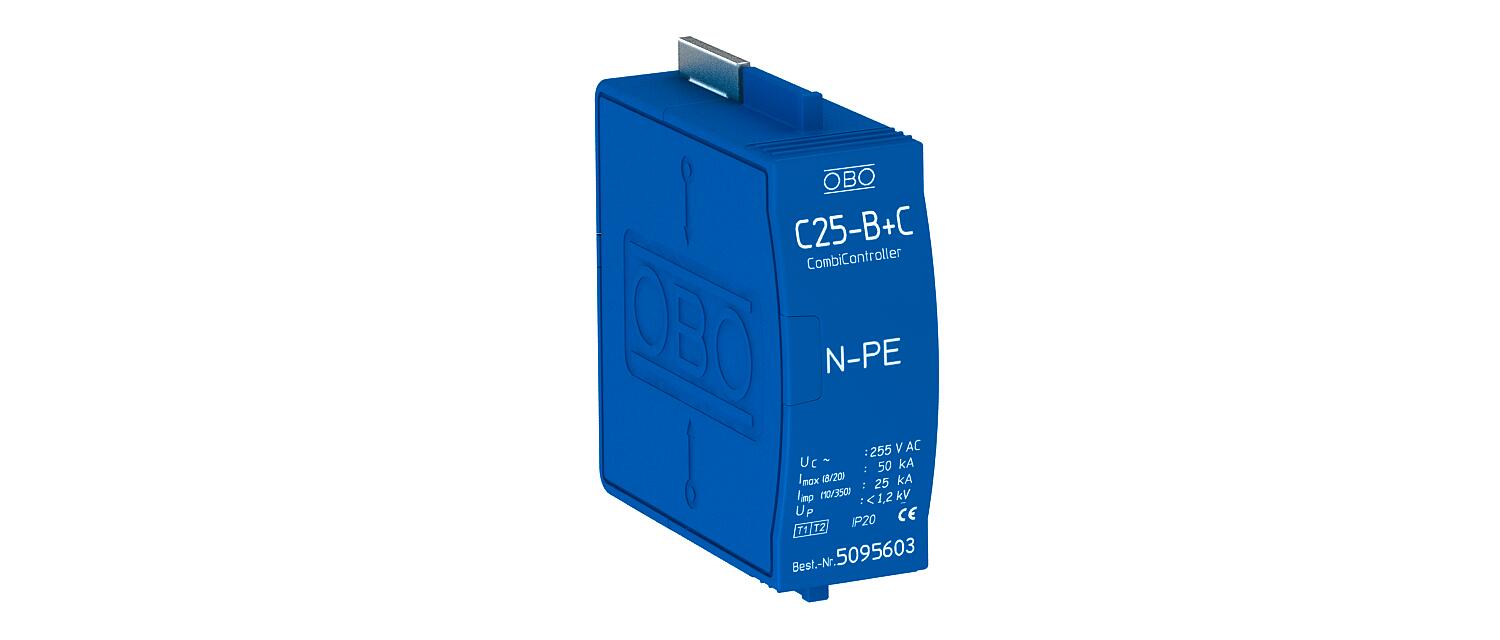

Modulo di protezione C 25-B+C 0
N. art. 5095603 | EAN 4012195919391
- Descrizione prodotto
-

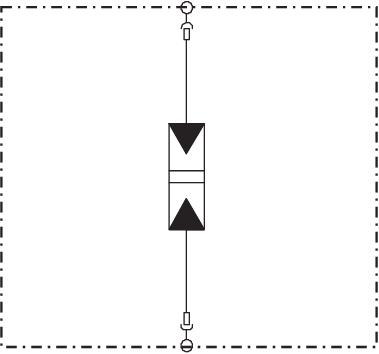

Descrizione prodottoModulo di protezione spinterometrico. Adatto per l'uso in combinazione con:
• CombiController tipo V 25-B + C
• SurgeController tipo V 20-C
• SurgeController tipo V 10-C
* Cartuccia singola
-
- Dati tecnici
-
Dati tecnici
Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 30 kA Corrente nominale di scarica (8/20 µs) [totale] 30 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Dimensione 255V Forma della rete altro Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 25 kA LPZ 0→2 Massima potenza fusibile 160 A Modalità di montaggio su elemento di base Protezione massima da sovracorrente in rete 160 Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Nessuna Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <100 ns Tensione massima continuativa AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Versione 1 polo modulo di protezione; 255 V Versione dei poli N/PE - Tutti i tipi
- Download
-
Scheda tecnica C 25-B+C 0 / 5095603 , 0.17MB , pdfREACH Dichiarazione di conformità C 25-B+C 0 / 5095603 , 0.12MB , pdfRoHS Dichiarazione di conformità C 25-B+C 0 / 5095603 , 0.12MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfPer questo prodotto non sono disponibili voci di capitolato
