Mensola per profilato AS 55 41 | 310 | 5,5
morepic-1 morepic-2 video-1

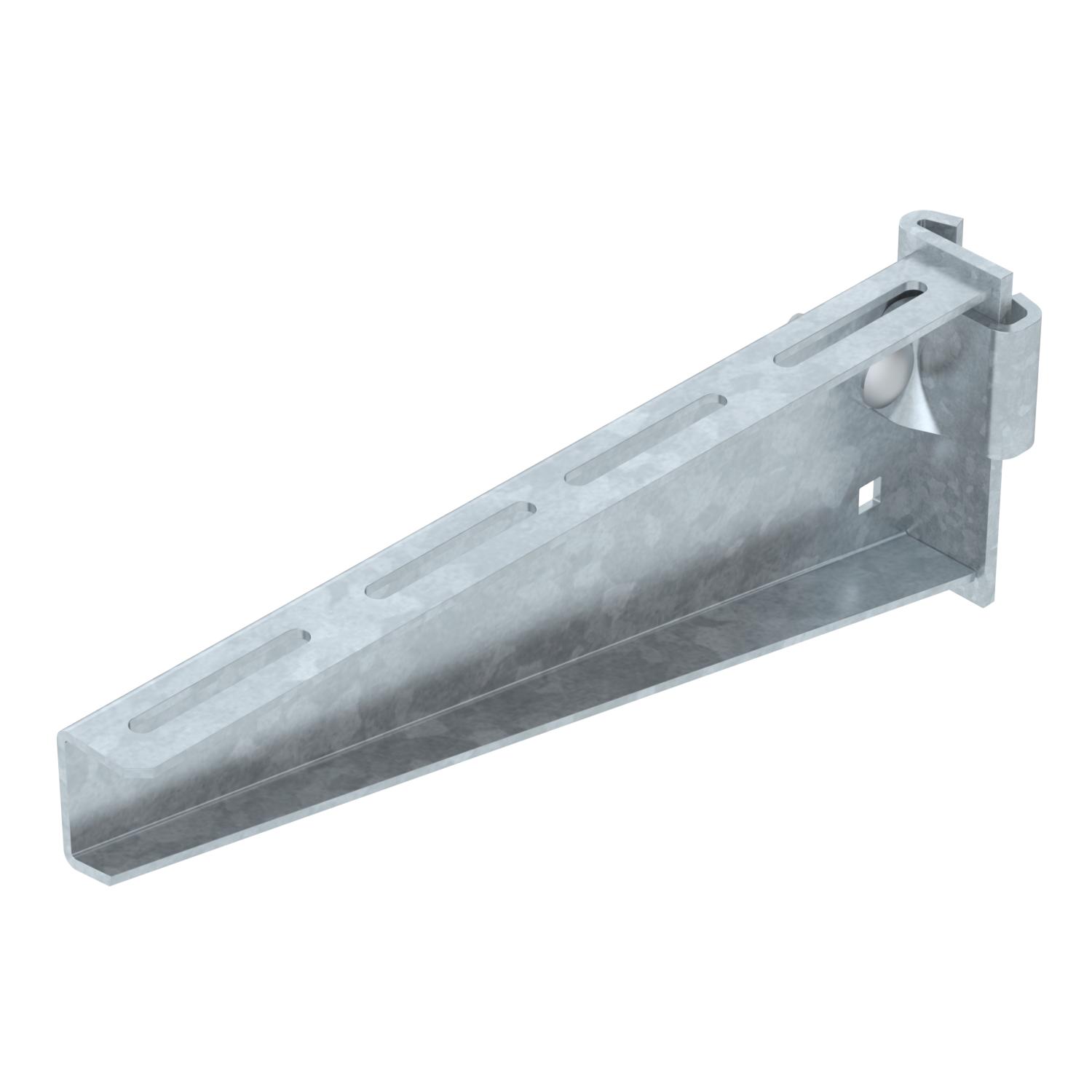

Mensola per profilato AS 55

N. art. 6419292 | EAN 4012195872924

41 mm
5,5 kN
Descrizione prodotto
Descrizione prodotto
Mensola per profilato in versione medio-pesante per il fissaggio al profilato IS 8.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Profilato a I
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no

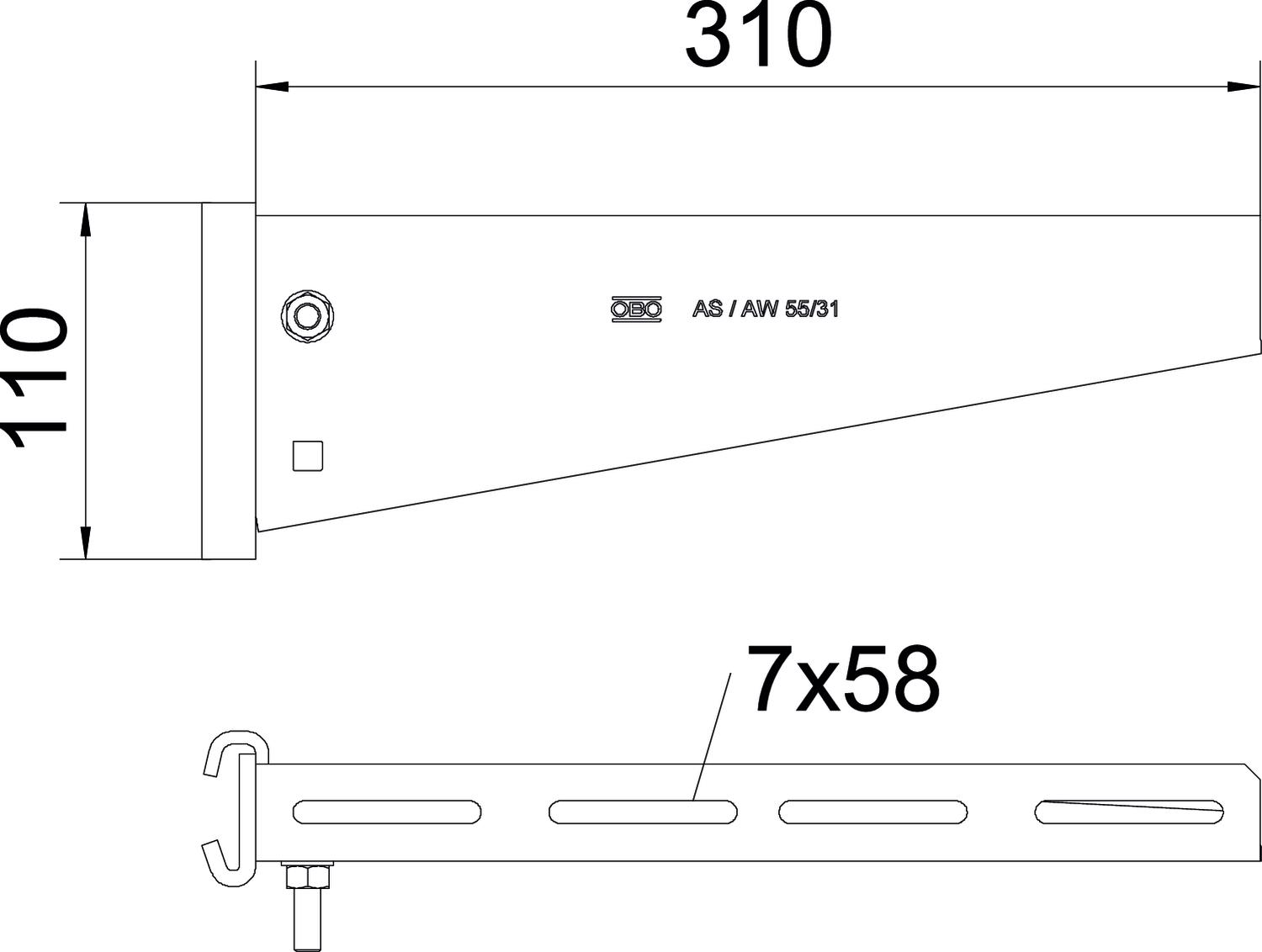

Altezza 110 mm
Colore zinc
Dimensione H 110 mm
Dimensione B310mm
Dimensione A 41 mm
Dimensione B 310 mm
Dimensione L 310 mm
F in kN 5,5 kN
Larghezza 310 mm
Lunghezza 41 mm
Mantenimento funzionale no
Materiale Acciaio
Super- ficie zincato a caldo per immersione
Versione Mensola a profilato

Dati tecnici

Diagramma di carico mensola tipo AS 55

Diagramma di carico mensola tipo AS 55
  • Flessione dell'estremità della mensola con carico mensola ammissibile. Flessione dell'estremità della mensola con carico mensola ammissibile.
  • Carico mensola ammissibile in kN senza peso operatore Carico mensola ammissibile in kN senza peso operatore
  • Curva di carico con sbraccio in mm Curva di carico con sbraccio in mm
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza F in kN N. art. Quantità Conf.
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Pezzo
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Pezzo
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Pezzo
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Pezzo
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Pezzo
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Pezzo
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Pezzo
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Pezzo
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Pezzo
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Pezzo
Accessori

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F Vite a testa tonda con dado flangiato, F FRSB 6x12 F 6406122
100 Pezzo
