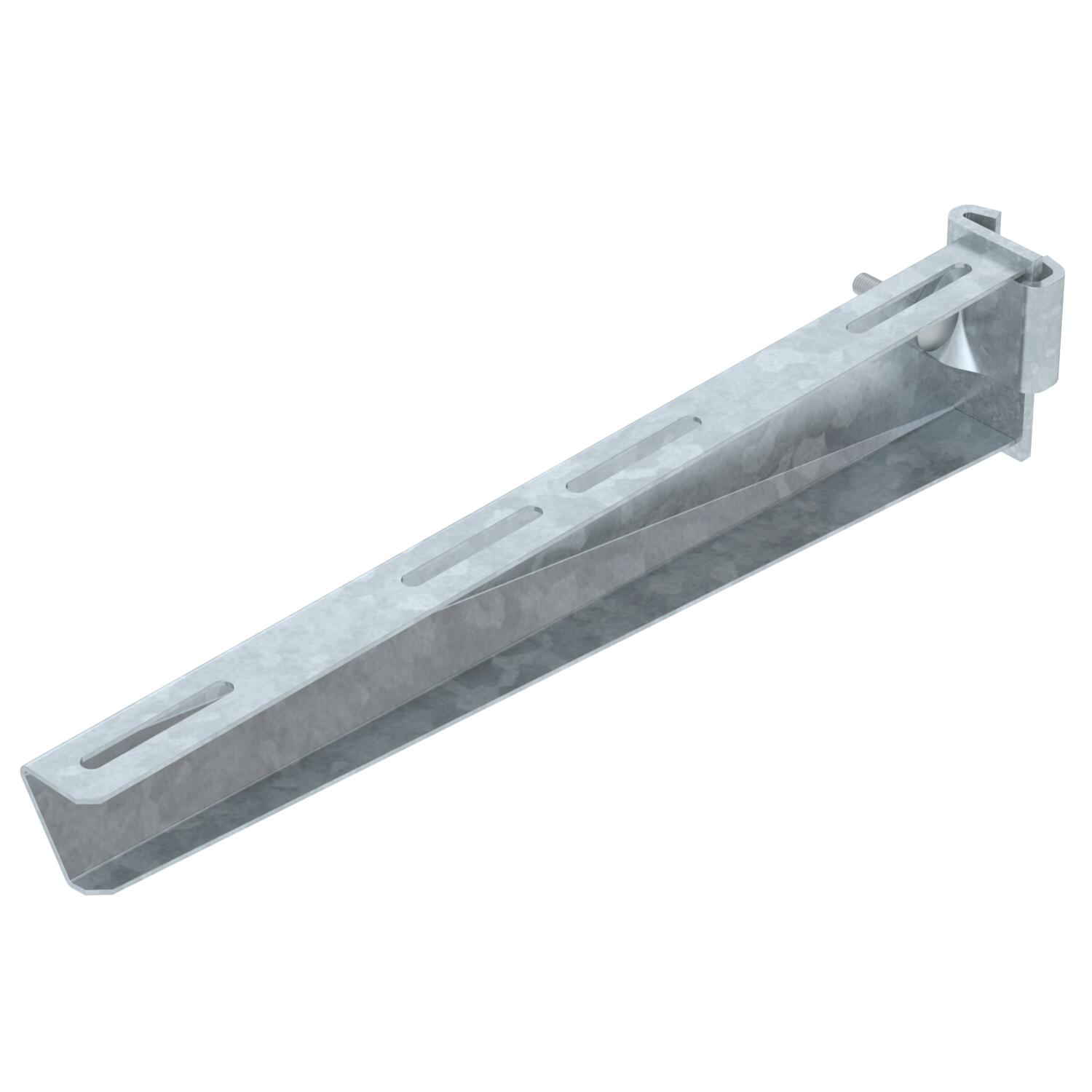

Mensola a profilato AS 30
N. art. 6419394 | EAN 4012195873266
- Descrizione prodotto
-
Descrizione prodottoMensola per profilato in versione medio-pesante per il fissaggio al profilato IS 8.
-
- Dati tecnici
-
Dati tecnici

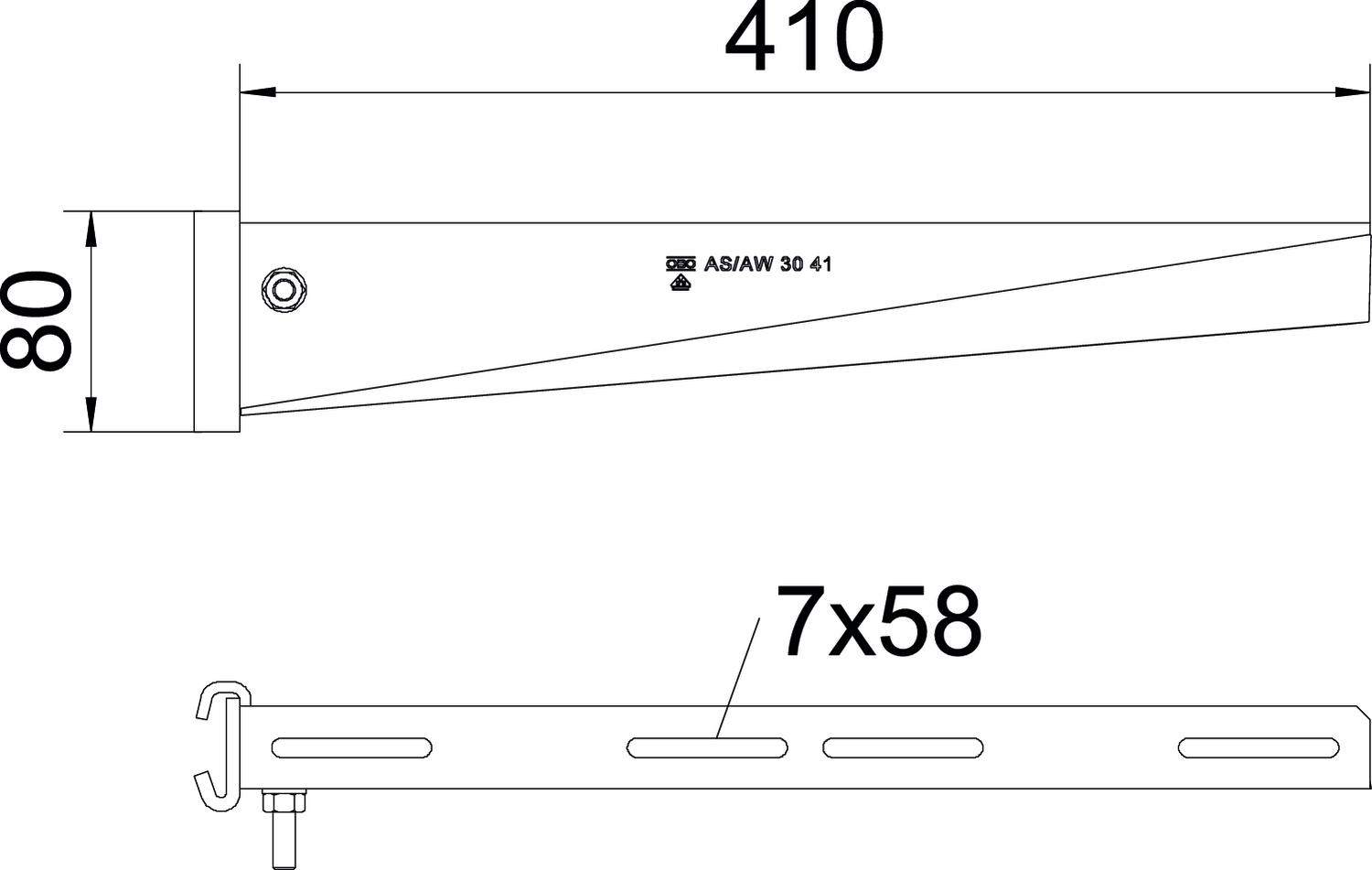

Acciaio inossidabile, decapato no Altezza 80 mm Colore zinc Dimensione H 80 mm Dimensione B410mm Dimensione A 41 mm Dimensione B 410 mm Dimensione L 410 mm F in kN 3 kN Larghezza 410 mm Lunghezza 41 mm Mantenimento funzionale no Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola a profilato Dati tecnici
Diagramma di carico mensola tipo AS 30
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
