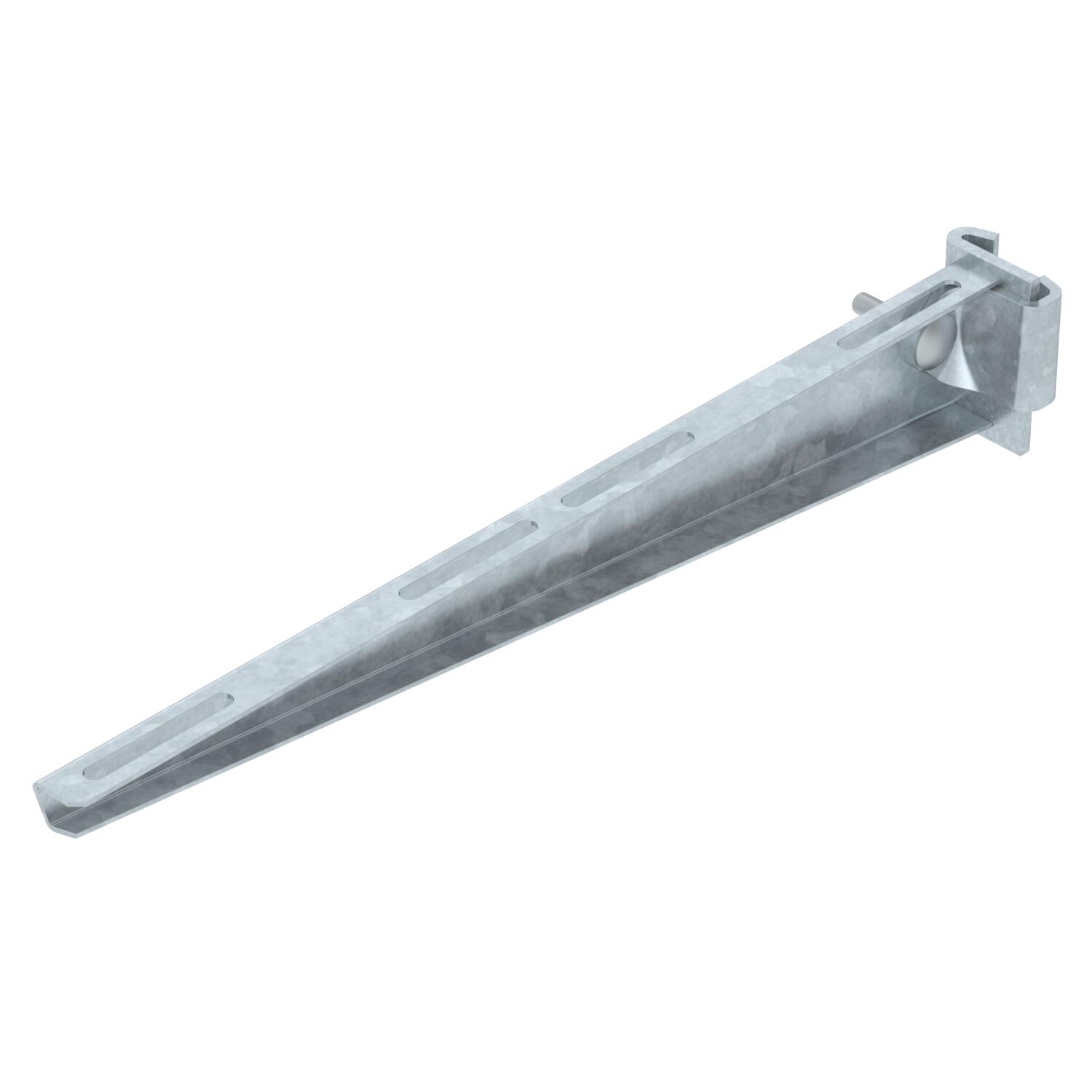

Mensola a profilato AS 15
N. art. 6421423 | EAN 4012196207978
- Descrizione prodotto
-
Descrizione prodottoMensola in versione leggera per il fissaggio al profilato IS 8.
-
- Dati tecnici
-
Dati tecnici

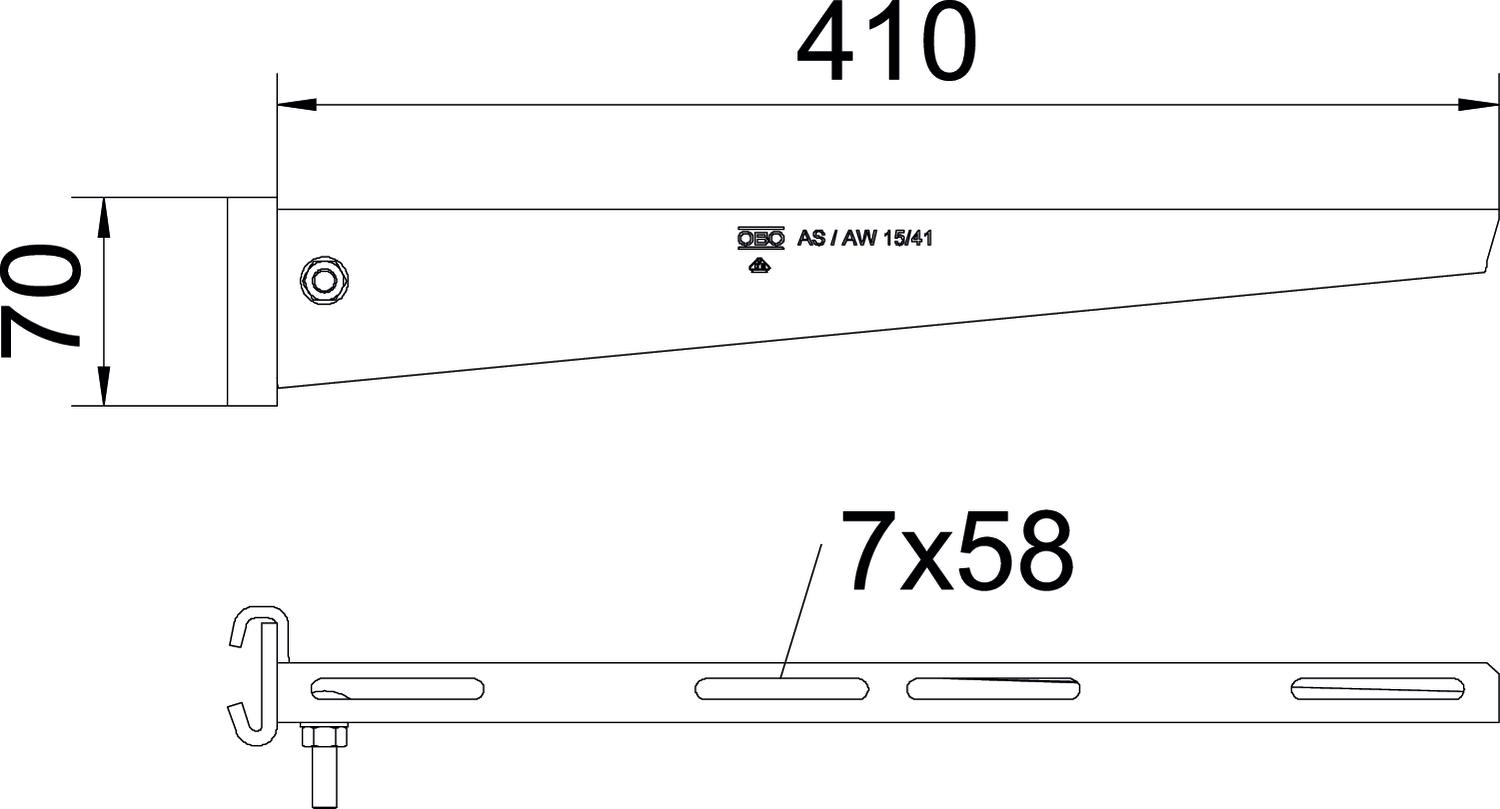

Acciaio inossidabile, decapato no Altezza 70 mm Articolo EPD sì Colore zinc Dimensione H 70 mm Dimensione B410mm Dimensione A 41 mm Dimensione B 410 mm Dimensione L 410 mm F in kN 1,5 kN Larghezza 410 mm Lunghezza 41 mm Mantenimento funzionale no Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola a profilato Dati tecnici
Diagramma di carico mensola tipo AS 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Distanza tra gli appoggi in m
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
