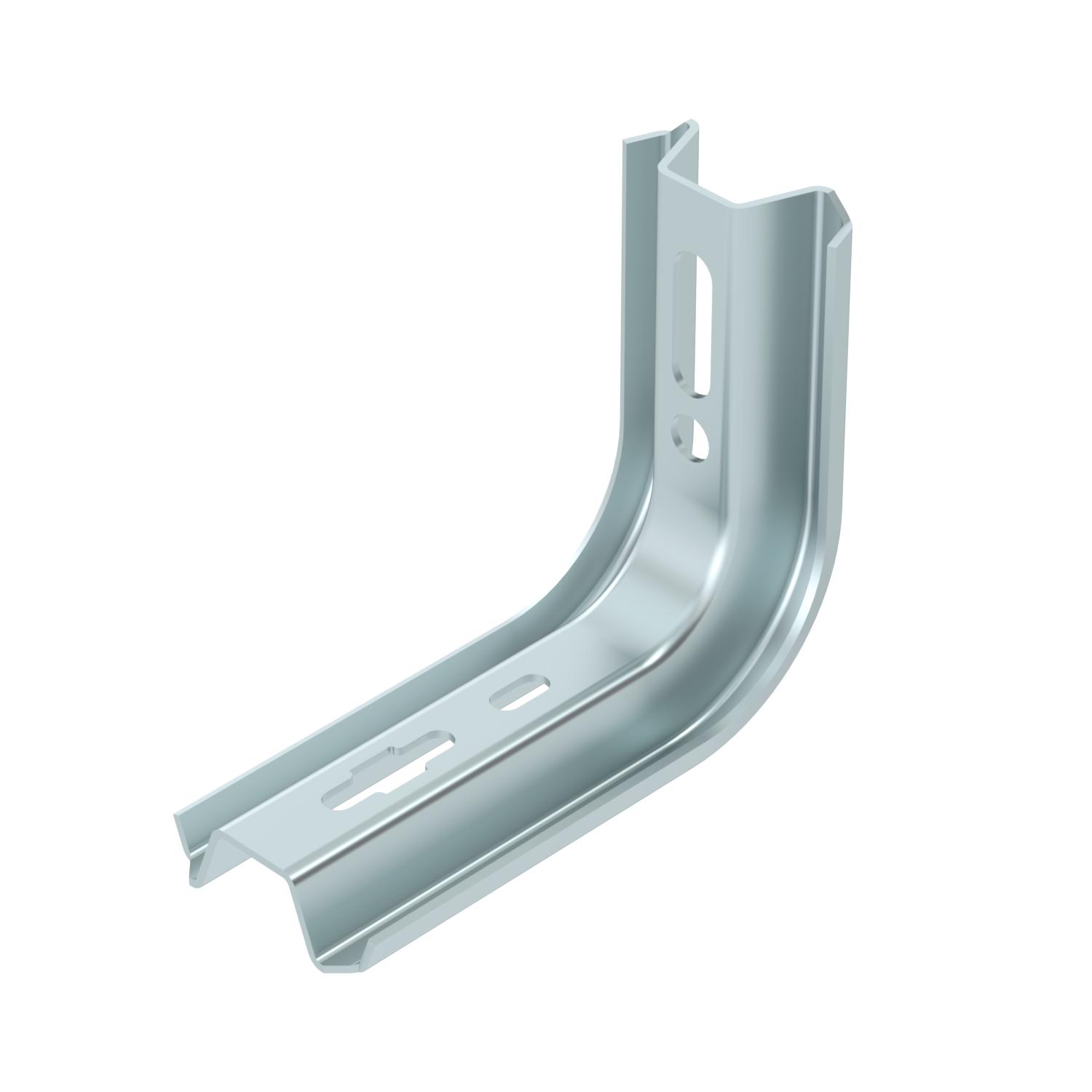

Mensola a parete e profilato FS
N. art. 6364101 | EAN 4012196198979
- Descrizione prodotto
-
Descrizione prodottoMensola/profilato TP per il fissaggio a soffitti in calcestruzzo orizzontali e a pareti.
-
- Dati tecnici
-
Dati tecnici

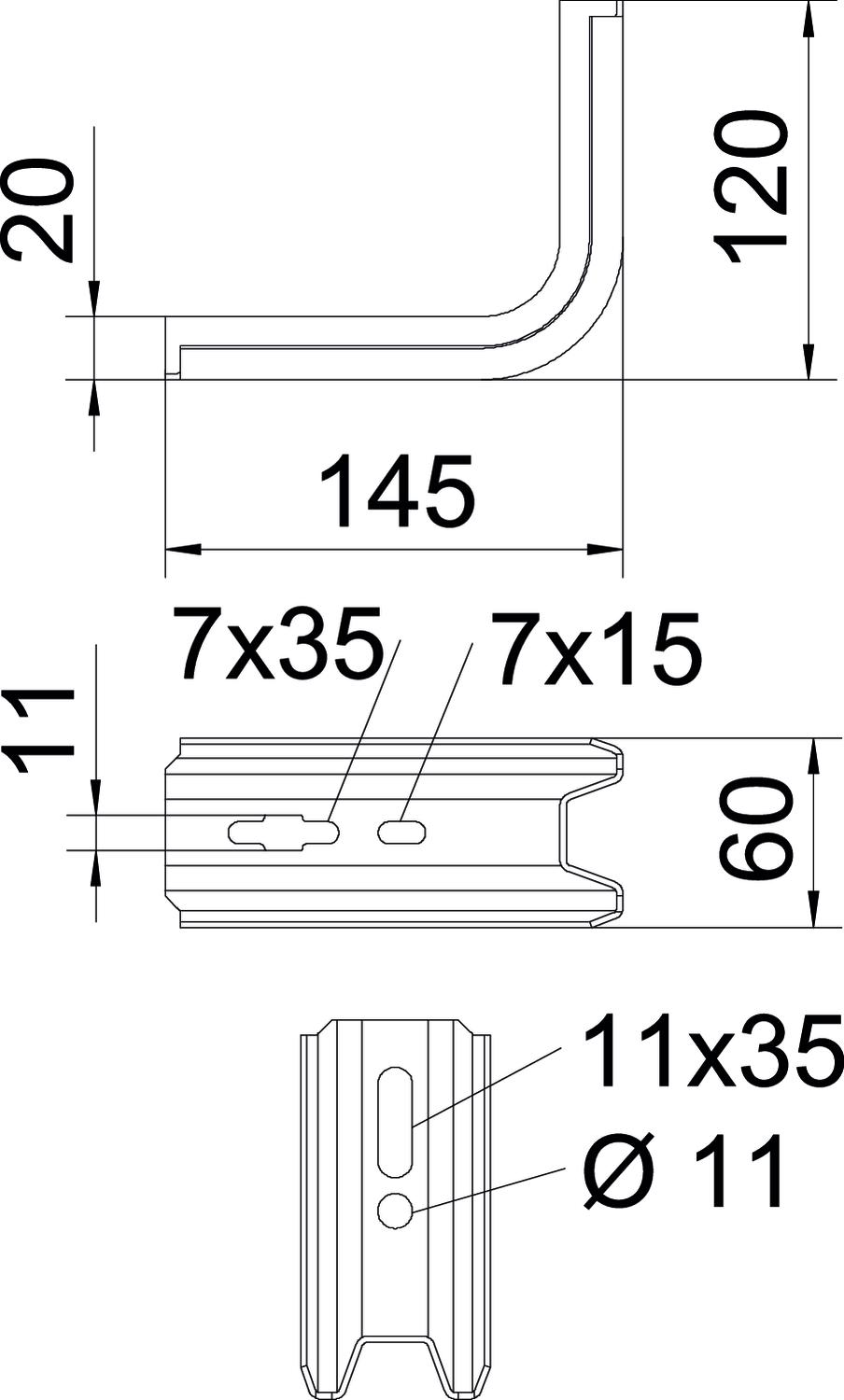

Acciaio inossidabile, decapato no Altezza 120 mm Colore zinco Dimensione H 120 mm Dimensione B145mm Dimensione B 60 mm Dimensione L 145 mm F in kN 1,5 kN Impronta CO₂ (GWP) dalla culla al cancello 0,7866 kg CO₂e / 1 Pezzo Larghezza 60 mm Lunghezza 145 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 100 mm per larghezza min. 100 Super- ficie zincato in continuo Versione Mensola parete e profilato Dati tecnici

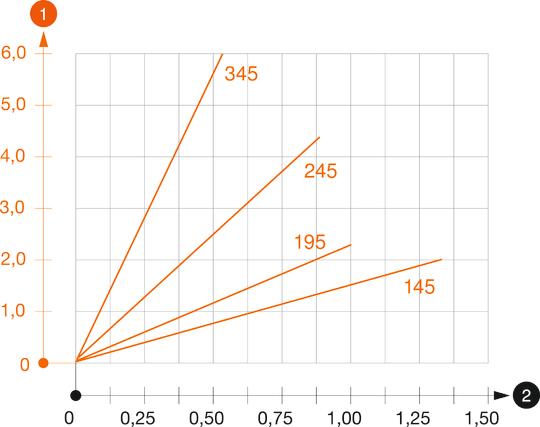

Diagramma di carico mensola TPSA
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Cappuccio protettivo
TPS KS OR 6364625 10 Pezzo
Distanziatore FS
DS 4 FS 6416551 20 Pezzo - Download
-
Scheda tecnica TPSA 145 FS / 6364101 , 0.34MB , pdfDichiarazione di conformità UE TPSA 145 FS / 6364101 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) TPSA 145 FS / 6364101 , 1.48MB , pdfDichiarazione di conformità UK TPSA 145 FS / 6364101 , 0.09MB , pdfREACH Dichiarazione di conformità TPSA 145 FS / 6364101 , 0.12MB , pdfRoHS Dichiarazione di conformità TPSA 145 FS / 6364101 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi staffe TP , 0.04MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
