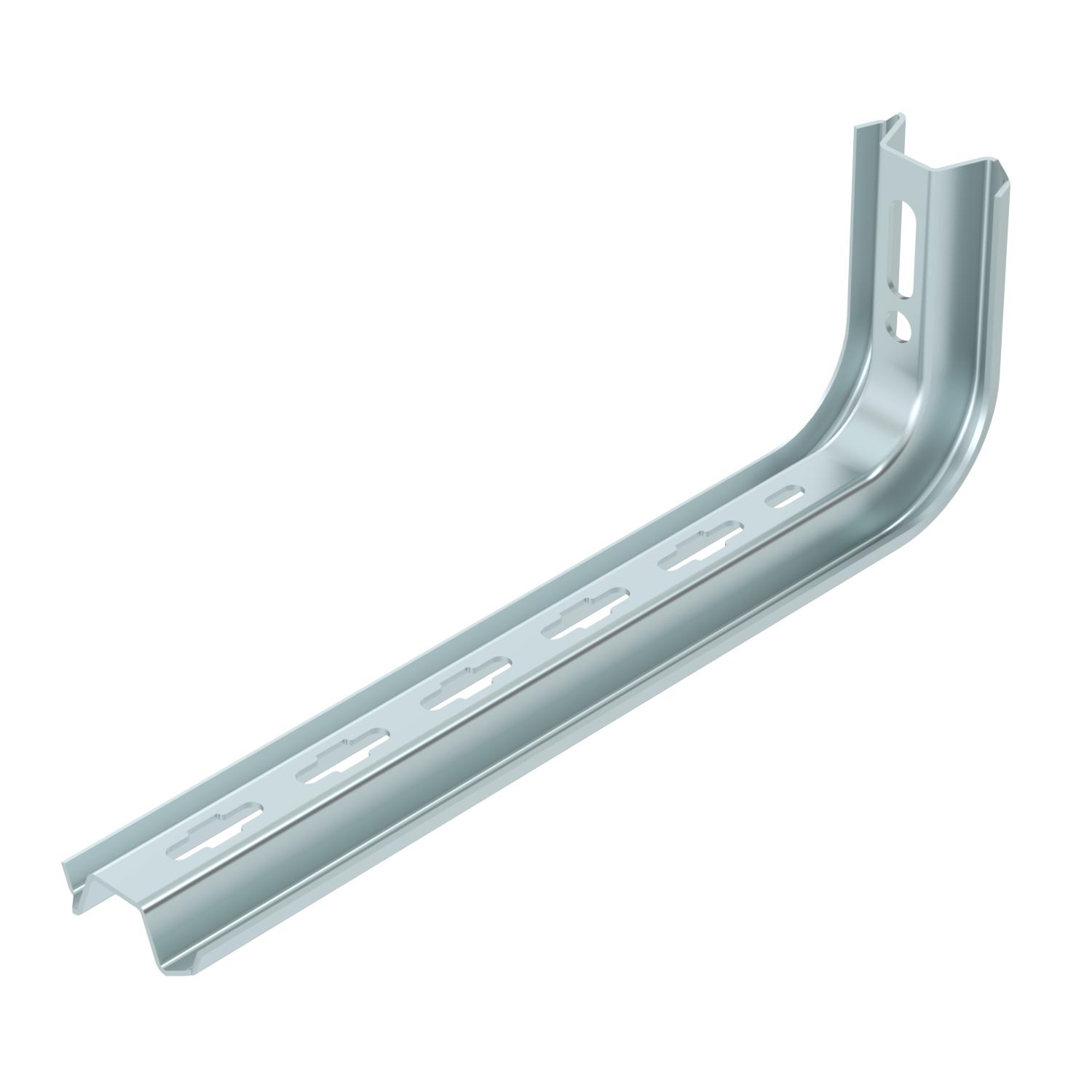

Mensola a parete e profilato FS
N. art. 6364306 | EAN 4012196199273
- Descrizione prodotto
-
Descrizione prodottoMensola TP per il fissaggio a soffitti in calcestruzzo orizzontali e a pareti.
-
- Dati tecnici
-
Dati tecnici

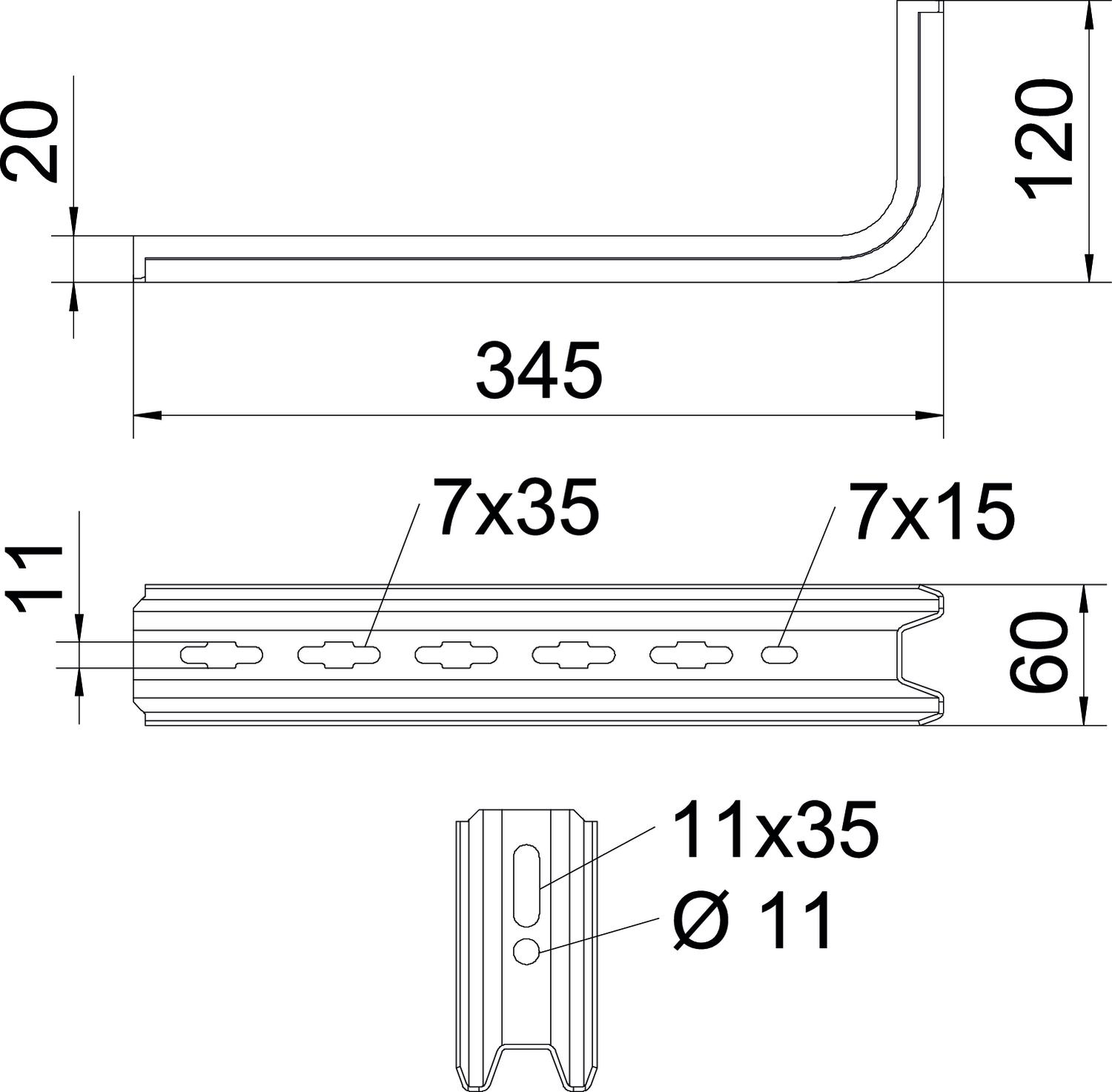

Acciaio inossidabile, decapato no Altezza 120 mm Colore zinco Dimensione H 120 mm Dimensione B345mm Dimensione B 60 mm Dimensione L 345 mm F in kN 0,55 kN Impronta CO₂ (GWP) dalla culla al cancello 1,4429 kg CO₂e / 1 Pezzo Larghezza 60 mm Lunghezza 345 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 300 mm per larghezza min. 300 Super- ficie zincato in continuo Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola TPSA
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Cappuccio protettivo
TPS KS OR 6364625 10 Pezzo
Distanziatore FS
DS 4 FS 6416551 20 Pezzo - Download
-
Scheda tecnica TPSA 345 FS / 6364306 , 0.25MB , pdfDichiarazione di conformità UE TPSA 345 FS / 6364306 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) TPSA 345 FS / 6364306 , 1.48MB , pdfDichiarazione di conformità UK TPSA 345 FS / 6364306 , 0.09MB , pdfREACH Dichiarazione di conformità TPSA 345 FS / 6364306 , 0.12MB , pdfRoHS Dichiarazione di conformità TPSA 345 FS / 6364306 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi staffe TP , 0.04MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
