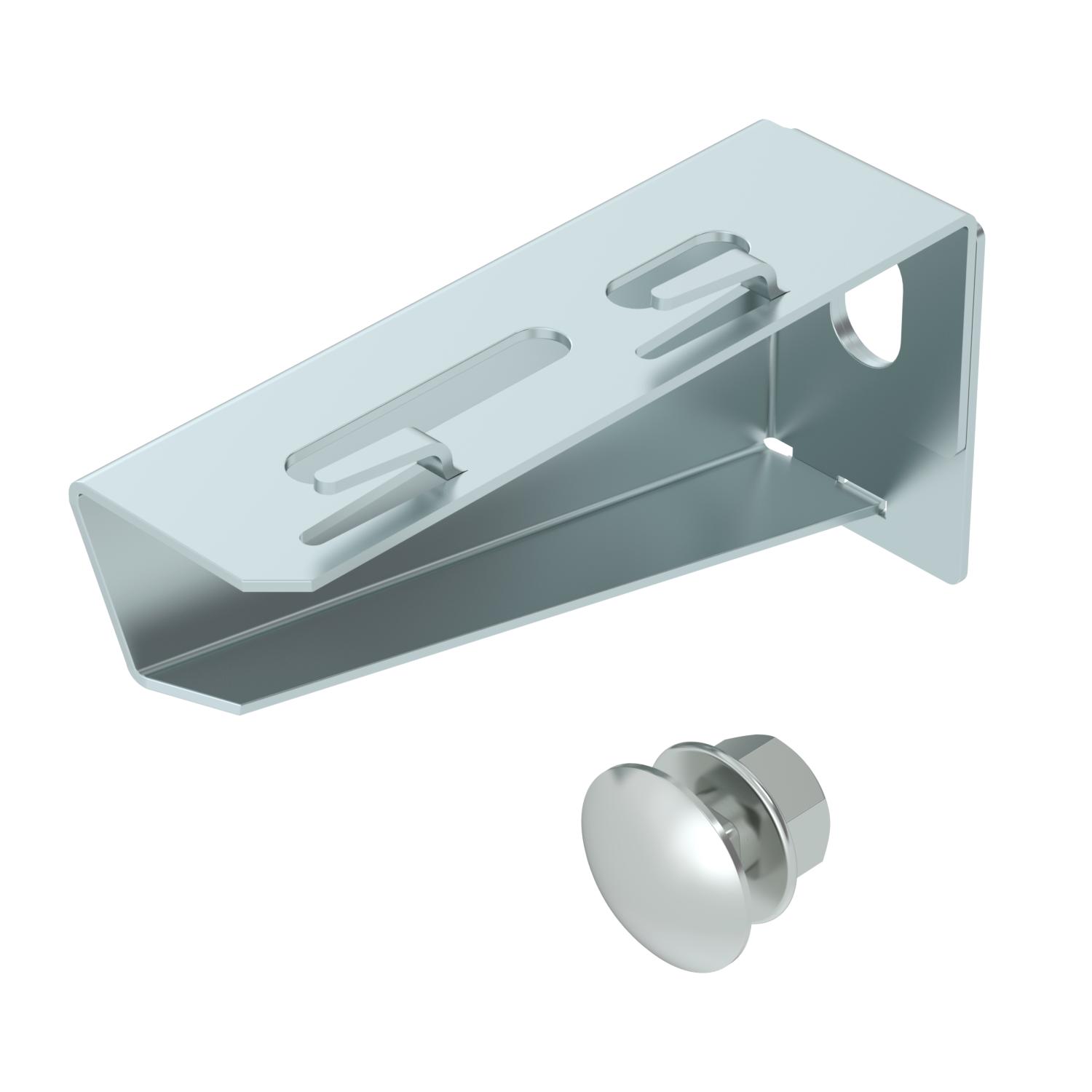

Mensola a parete e a profilato MWAG 12 FS
N. art. 6424600 | EAN 4012196324736
- Descrizione prodotto
-
Descrizione prodottoMensola a parete e a profilato per il fissaggio rapido senza viti di passerelle grigliate.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 53 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 11 mm Dimensione H 53 mm Dimensione B110mm Dimensione A 32,5 mm Dimensione B 110 mm F in kN 1,2 kN Impronta CO₂ (GWP) dalla culla al cancello 0,3826 kg CO₂e / 1 Pezzo Larghezza 110 mm Lunghezza 32,5 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 100 mm per larghezza min. 100 Super- ficie zincato in continuo Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo MWA 12
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
