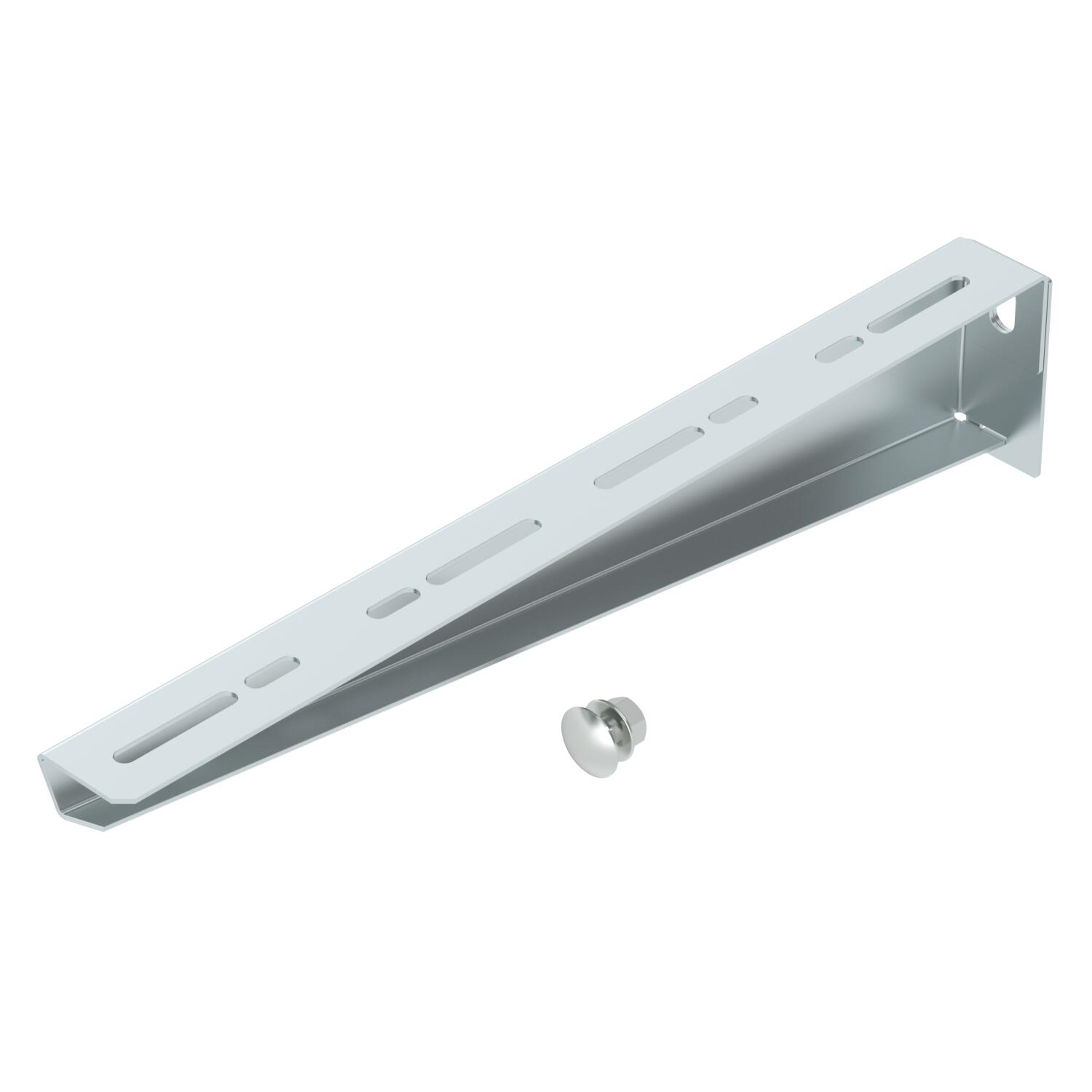

Mensola a parete e a profilato MWA 12 FS
N. art. 6424759 | EAN 4012196637096
- Descrizione prodotto
-
Descrizione prodottoMensola a parete e a profilato.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 3,27 in Altezza 83 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 11 mm Dimensione H 83 mm Dimensione B410mm Dimensione A 38 mm Dimensione B 410 mm F in kN 1,2 kN Impronta CO₂ (GWP) dalla culla al cancello 1,9038 kg CO₂e / 1 Pezzo Larghezza 16 in Larghezza 410 mm Lunghezza 38 mm Mantenimento funzionale sì Maß W 410 mm Materiale Acciaio Super- ficie zincato in continuo Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo MWA 12
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore Quick
FCM F 6424548 50 Pezzo - Download
-
