Mensola a parete e a profilato AW 55 FT
N. art. 6418554 | EAN 4012196204731
- Descrizione prodotto
-

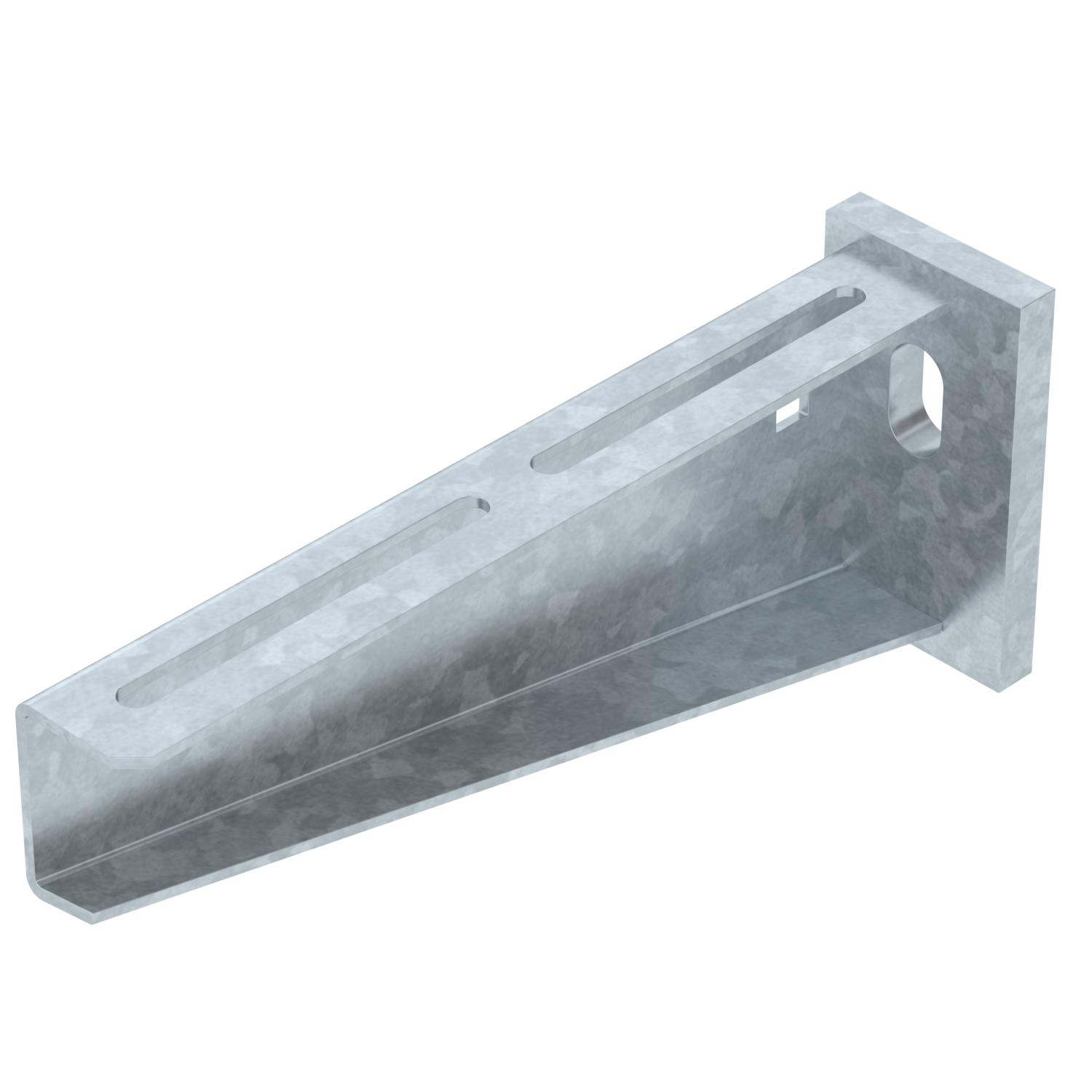

Descrizione prodottoMensola pesante a parete e a profilato con supporto saldato.
-
- Dati tecnici
-
Dati tecnici

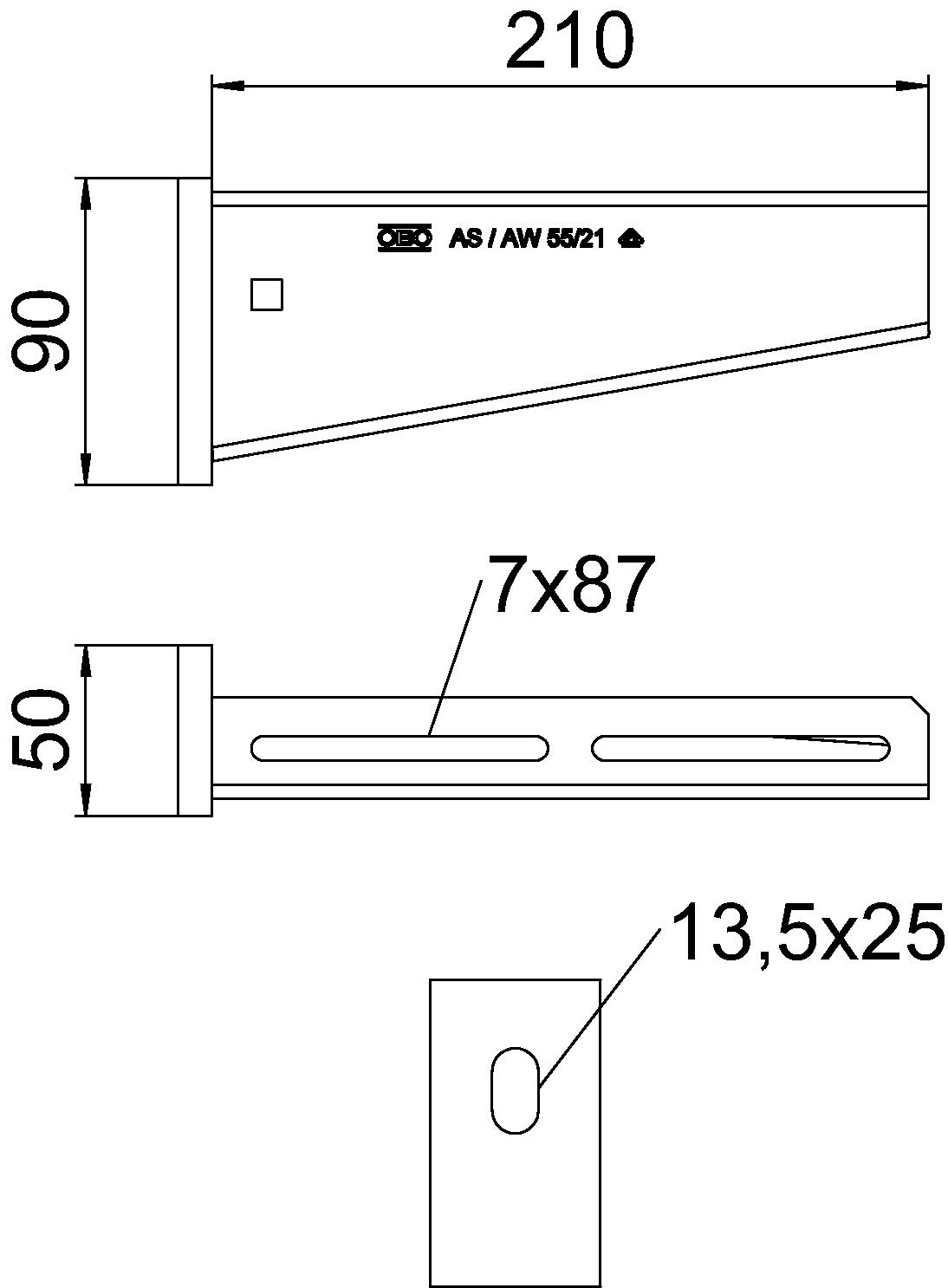

Acciaio inossidabile, decapato no Altezza 90 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Articolo EPD sì Colore zinco Diametro foro 13,5 mm Dimensione H 90 mm Dimensione B210mm Dimensione A 50 mm Dimensione B 210 mm F in kN 5,5 kN Larghezza 210 mm Lunghezza 50 mm Mantenimento funzionale sì Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 55
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
