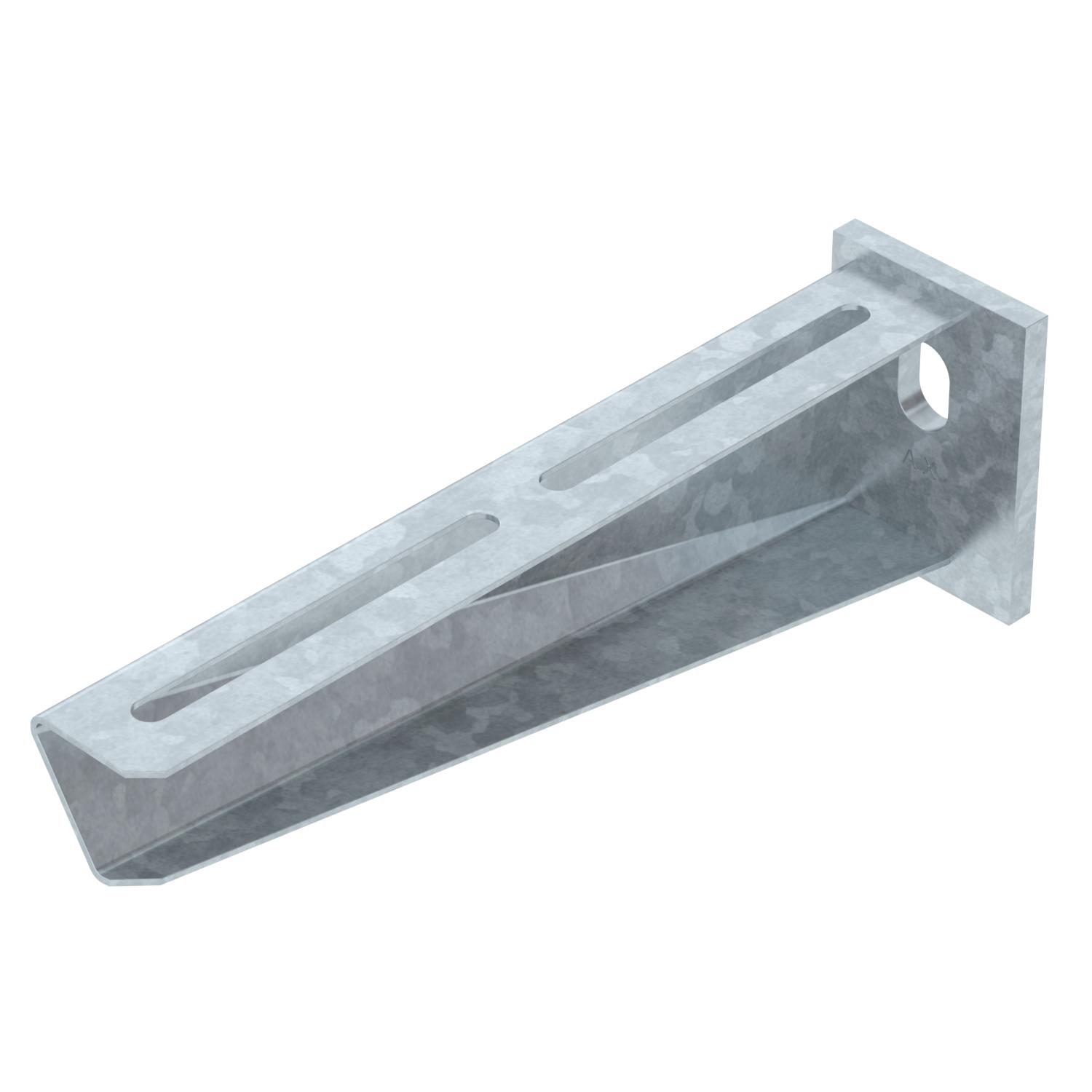

Mensola a parete e a profilato AW 30 FT
N. art. 6419720 | EAN 4012196206711
- Descrizione prodotto
-
Descrizione prodottoMensola medio-pesante a parete e a profilato con supporto saldato.
-
- Dati tecnici
-
Dati tecnici

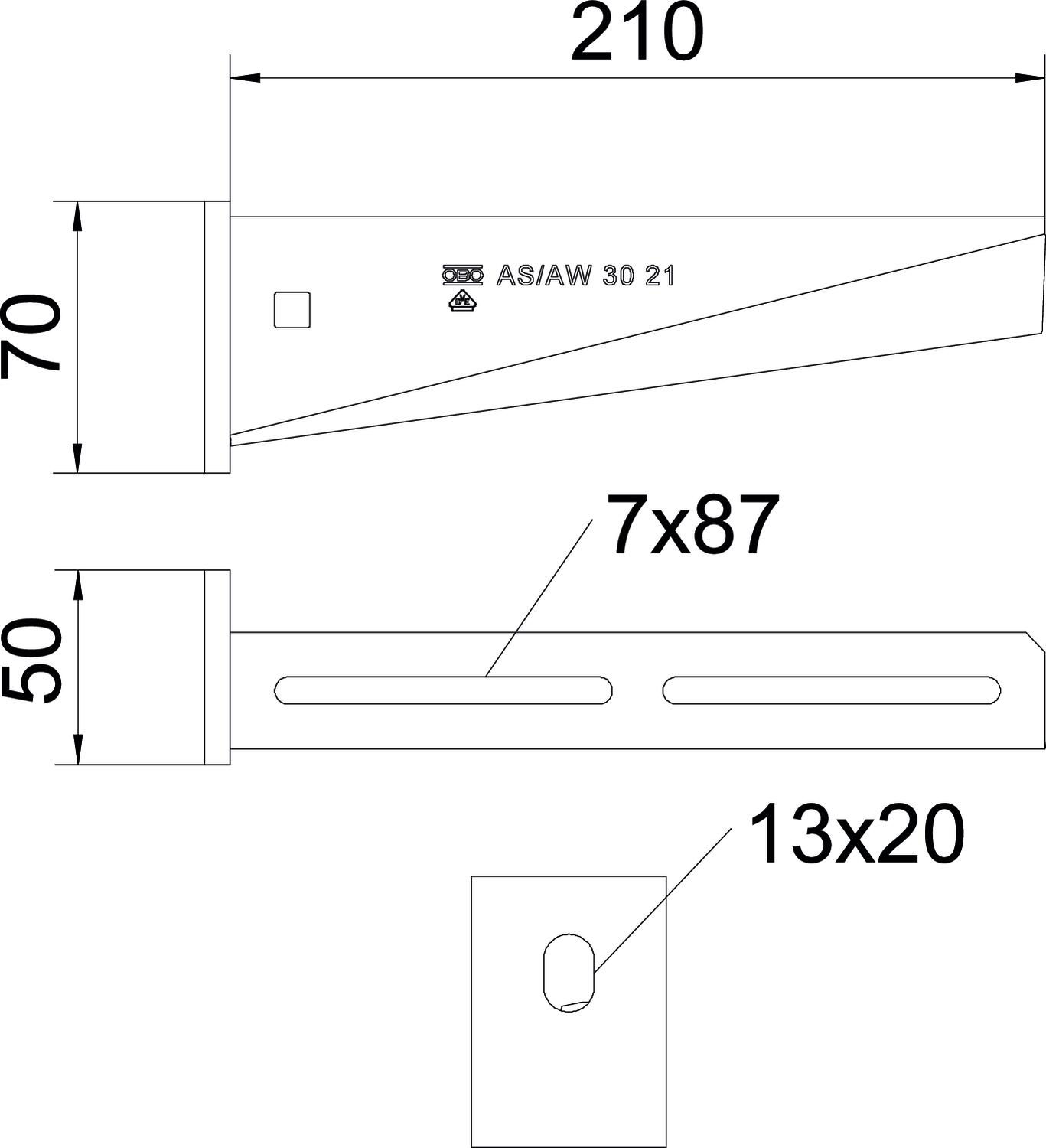

Acciaio inossidabile, decapato no Altezza 70 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Articolo EPD sì Colore zinco Diametro foro 13 mm Dimensione H 70 mm Dimensione B210mm Dimensione A 50 mm Dimensione B 210 mm F in kN 3 kN Impronta CO₂ (GWP) dalla culla al cancello 0,484 kg CO₂e / 1 Pezzo Larghezza 210 mm Lunghezza 50 mm Mantenimento funzionale sì Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola AW 30
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
