Mensola a parete e a profilato AW 15 FT
N. art. 6420656 | EAN 4012196207077
- Descrizione prodotto
-
Descrizione prodottoMensola a parete e a profilato leggera con supporto saldato.
-
- Dati tecnici
-
Dati tecnici

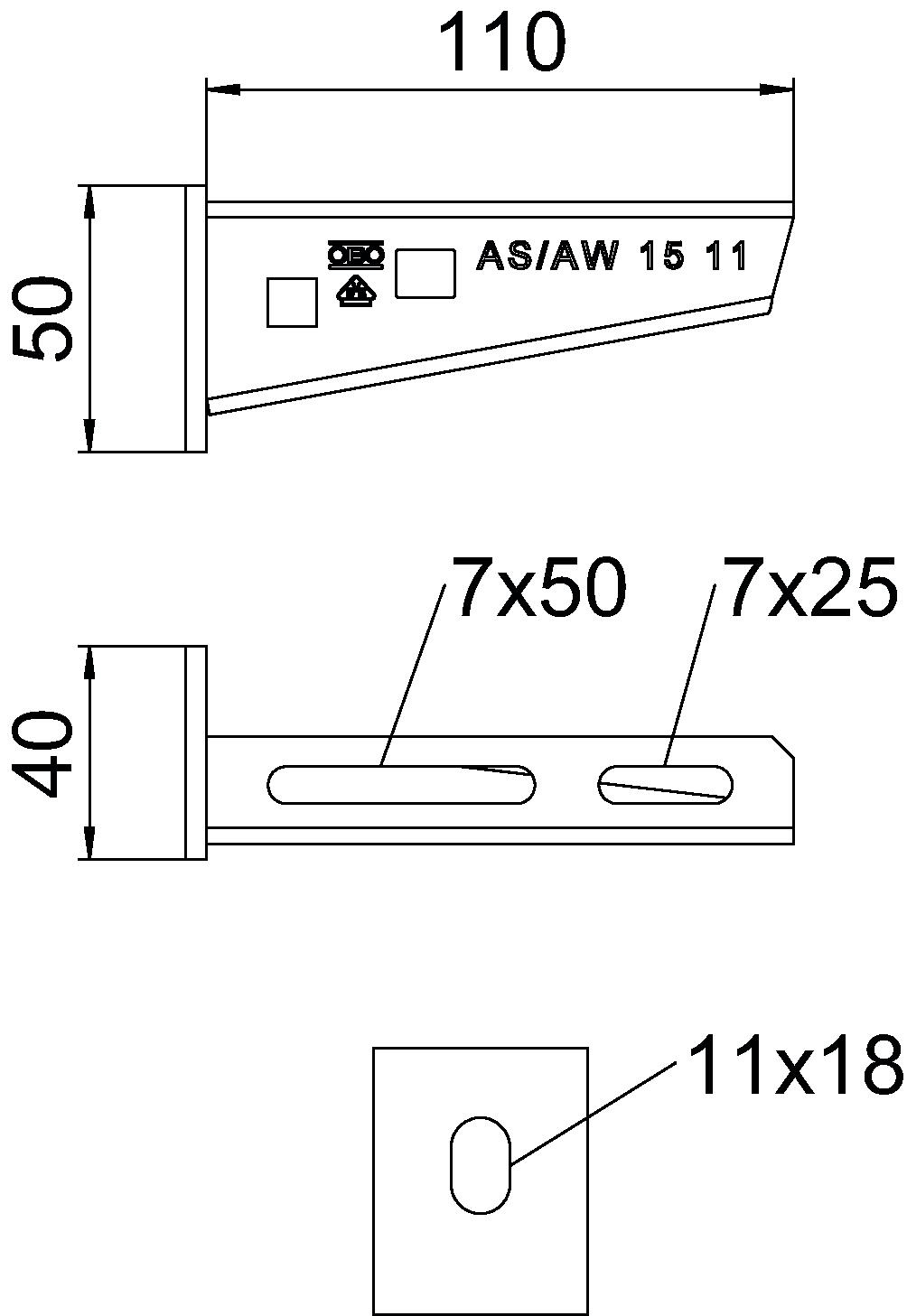

Acciaio inossidabile, decapato no Altezza 50 mm Altezza 1,97 in Area ad angolo max 90 mm Area ad angolo min. 90 mm Articolo EPD sì Colore zinco Diametro foro 11 mm Dimensione H 50 mm Dimensione B110mm Dimensione A 40 mm Dimensione B 110 mm F in kN 1,5 kN Impronta CO₂ (GWP) dalla culla al cancello 0,1876 kg CO₂e / 1 Pezzo Larghezza 110 mm Larghezza 4 in Lunghezza 40 mm Mantenimento funzionale sì Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
