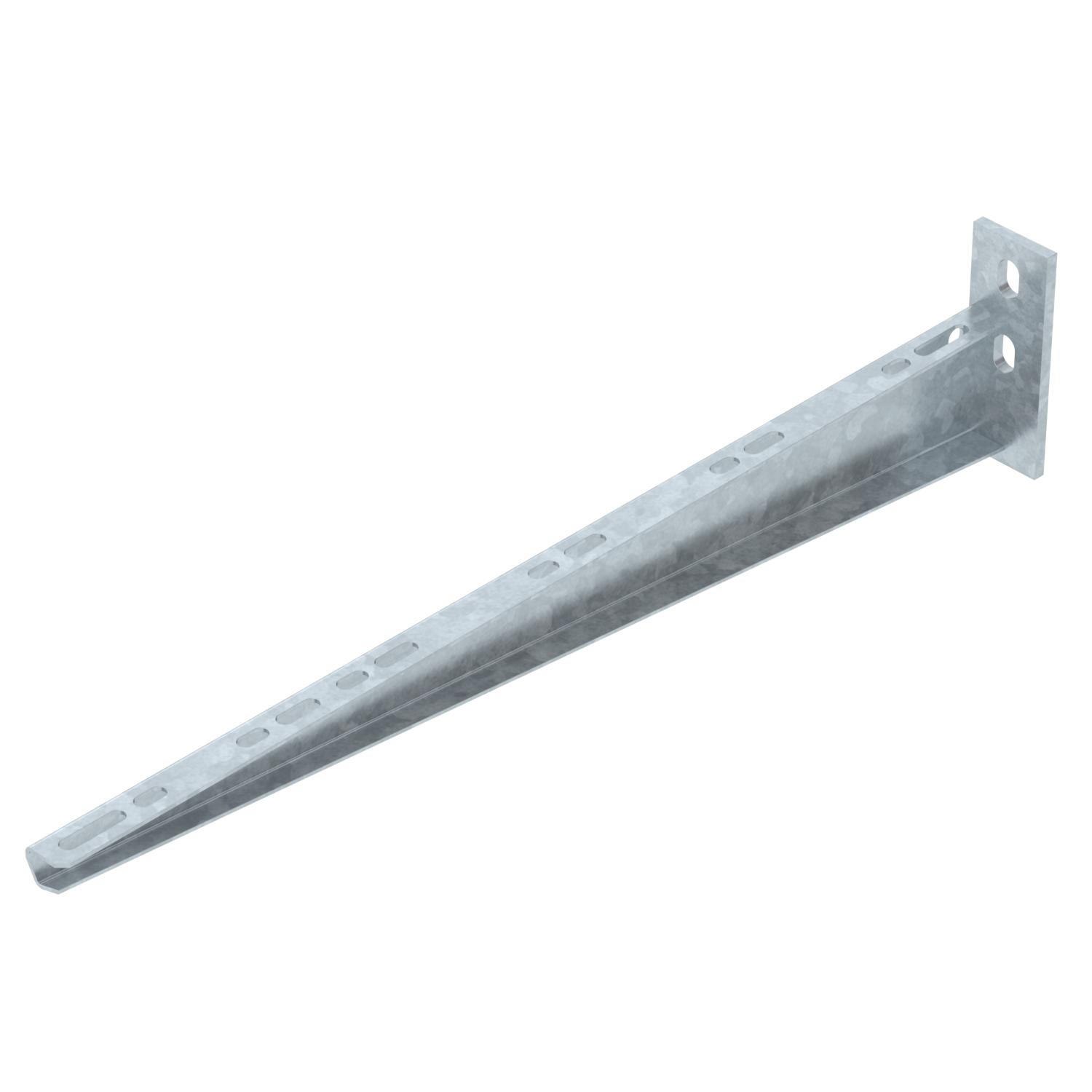

Mensola a parete e a profilato AW 15 2L
N. art. 6420924 | EAN 4012195076841
- Descrizione prodotto
-
Descrizione prodottoMensola a parete e a profilato con due asole di fissaggio.
-
- Dati tecnici
-
Dati tecnici

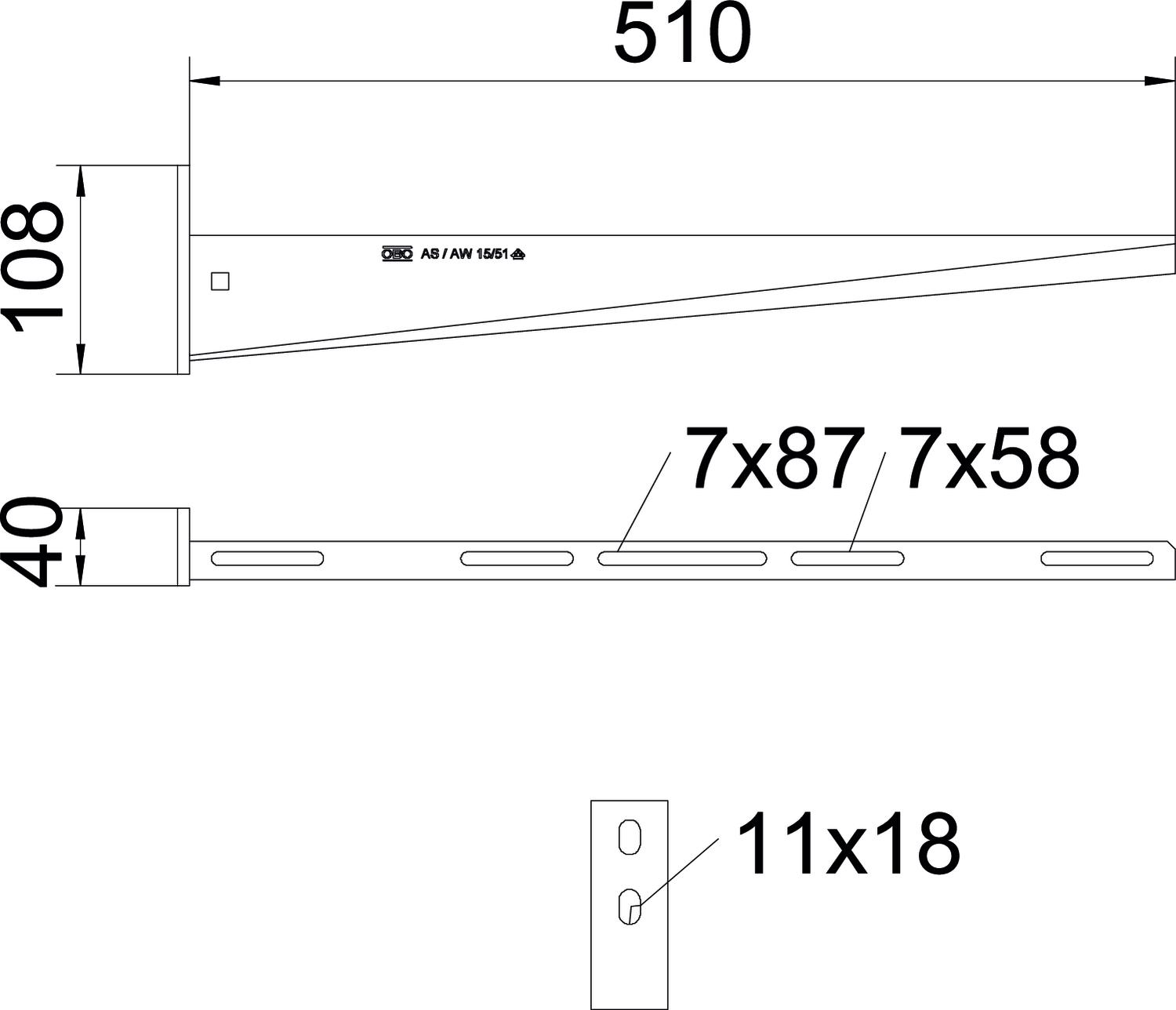

Acciaio inossidabile, decapato no Altezza 2,83 in Altezza 108 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 11 mm Dimensione H 108 mm Dimensione B510mm Dimensione A 40 mm Dimensione B 510 mm F in kN 1,5 kN Larghezza 20 in Larghezza 510 mm Lunghezza 40 mm Mantenimento funzionale no Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
