Mensola a parete AW 80
N. art. 6417752 | EAN 4012196203475
- Descrizione prodotto
-
Descrizione prodottoMensola pesante a parete con supporto saldato.
-
- Dati tecnici
-
Dati tecnici

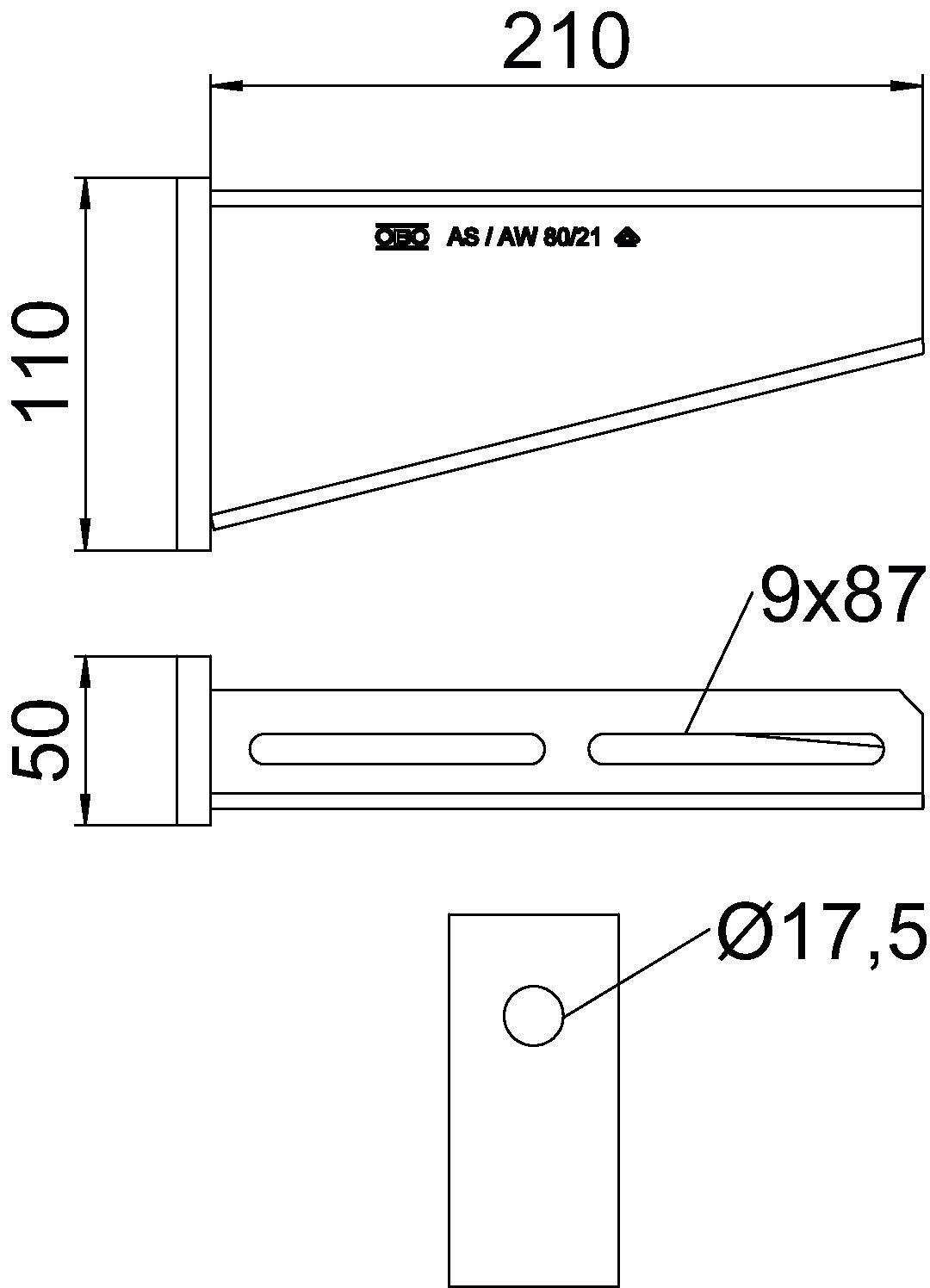

Acciaio inossidabile, decapato no Altezza 110 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinc Diametro foro 17,5 mm Dimensione H 110 mm Dimensione B210mm Dimensione A 50 mm Dimensione B 210 mm Dimensione L 210 mm F in kN 8 kN Larghezza 210 mm Lunghezza 50 mm Mantenimento funzionale no Materiale Acciaio Super- ficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 80
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
