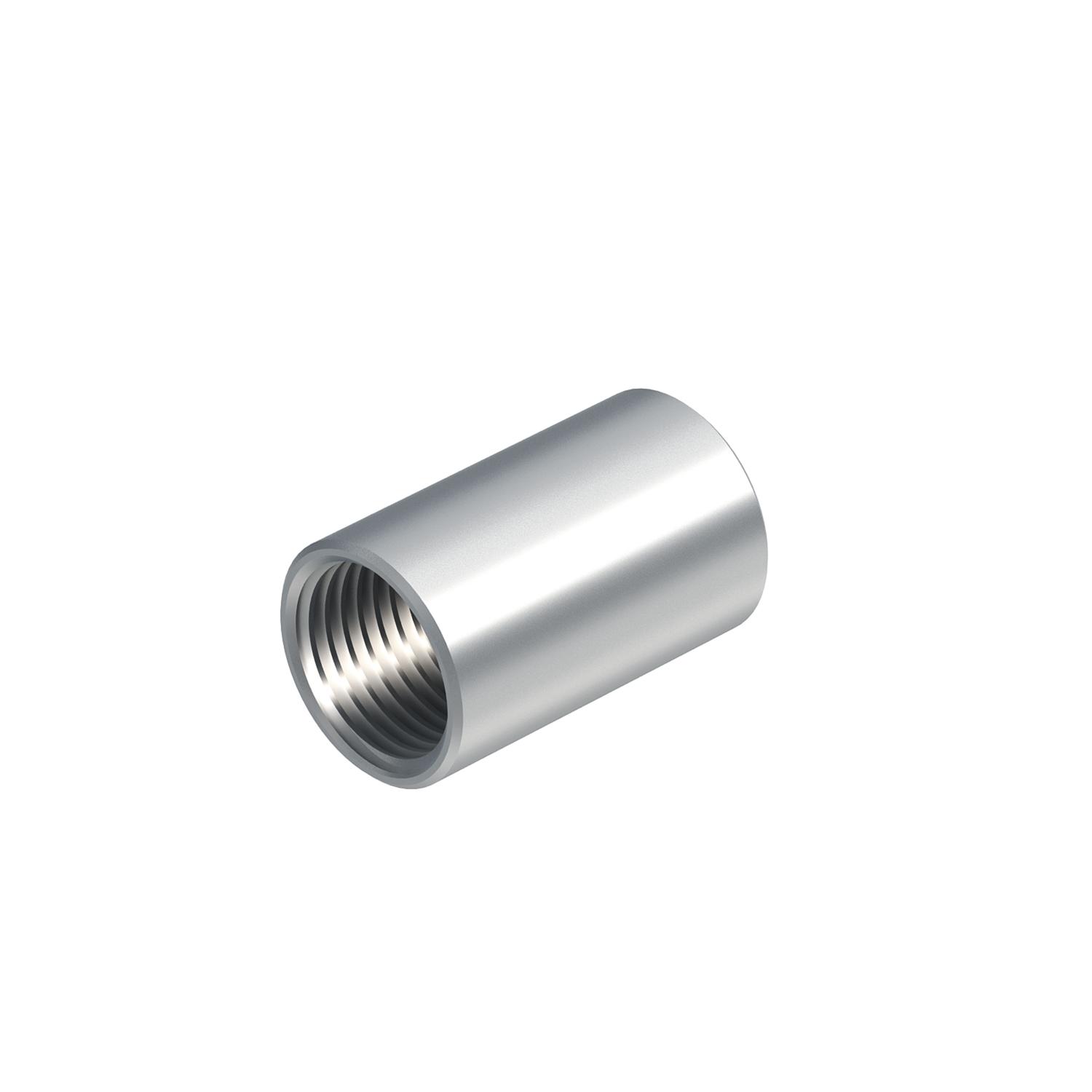

Manicotto in alluminio, con filettatura

N. art. / Tipo

Dimensione D

Dimensione d

Filettatura

Descrizione prodotto

Descrizione prodotto

Manicotto di giunzione, con filettatura secondo DIN EN 60423, per il raccordo tra i tubi per l'installazione elettrica e le curve a 90°.

Dati tecnici

Con apertura di ispezione e coperchio	no
Dimensione	M20x1,5
Dimensione	20

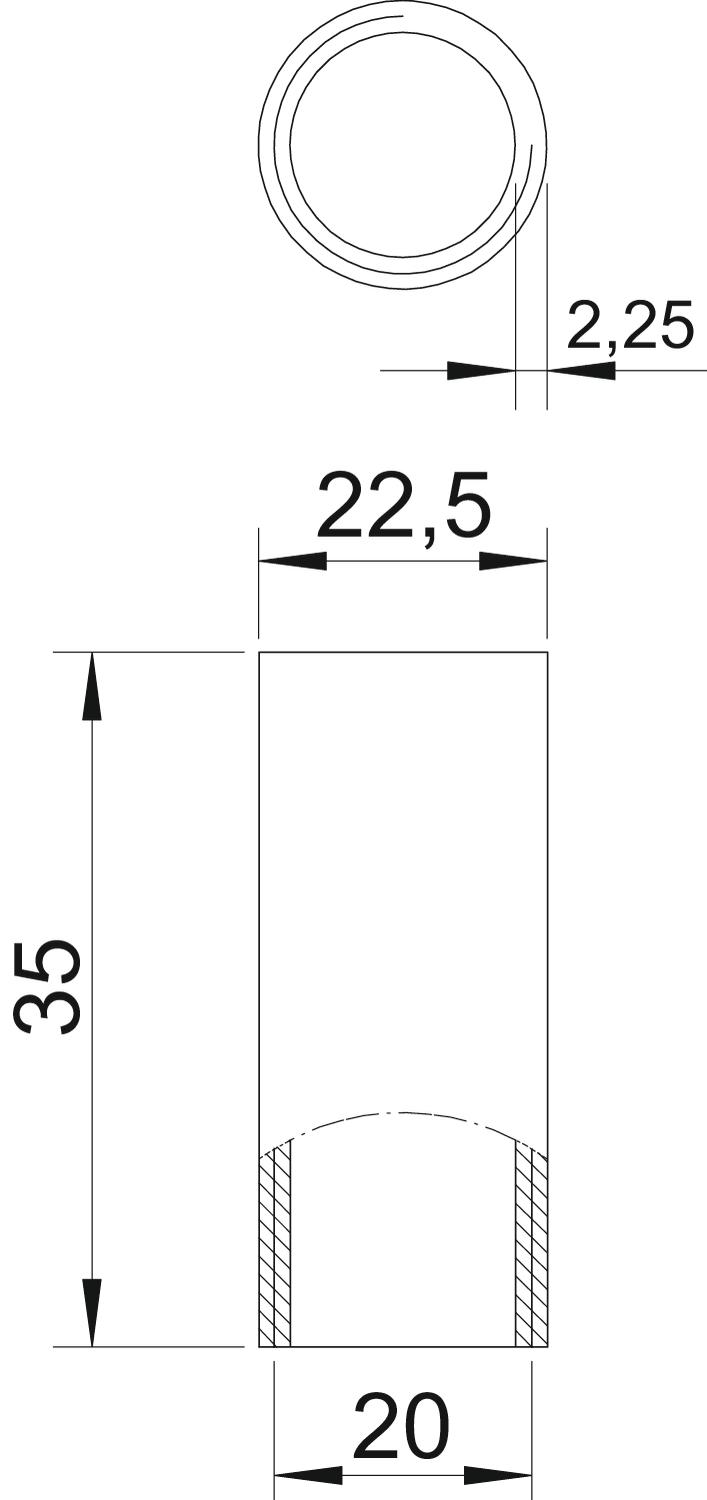

Dimensione d	20 mm
Dimensione D	22,5 mm
Dimensione L	35 mm
Dimensione m (mm)	M20
Dimensione t	2,25 mm
Filettatura	M20x1,5
In due parti	no

Lunghezza	35 mm
Materiale	Alluminio
per diametro tubo	20 mm
Priva di alogeni	no
Range di temperatura di esercizio max	250 °C
Range di temperatura di esercizio min.	-45 °C
Superficie lucida	no
Superficie spazzolata	no
Versione	Filettatura

Tutti i tipi

Tutti i tipi

Tipo	Dimensione D	Dimensione d	Filettatura	N. art.	Quantità	Conf.
SVM16W ALU	18,5 mm	16 mm	M16x1,5	2046052	Pezzo	50 Pezzo
SVM20W ALU	22,5 mm	20 mm	M20x1,5	2046053	Pezzo	50 Pezzo
SVM25W ALU	28 mm	25 mm	M25x1,5	2046054	Pezzo	50 Pezzo
SVM32W ALU	35 mm	32 mm	M32x1,5	2046055	Pezzo	50 Pezzo
SVM40W ALU	43,5 mm	40 mm	M40x1,5	2046056	Pezzo	20 Pezzo
SVM50W ALU	53,5 mm	50 mm	M50x1,5	2046057	Pezzo	20 Pezzo
SVM63W ALU	66,5 mm	63 mm	M63x1,5	2046058	Pezzo	20 Pezzo
