- Descrizione prodotto
-
Descrizione prodotto
La bussola a rete in plastica è un'integrazione della barra di ancoraggio o della bussola a filettatura interna, e serve al montaggio di componenti in muratura.
La bussola a rete in plastica VM-SH 12x80 va montata con l'asta di ancoraggio VMU-A 8x110.
Il manicotto in plastica VM-SH 16x85 è montato con le barre di ancoraggio VMU-A 10x130 e VMU-A 10x150 o il manicotto filettato interno VMU-IG M6x80
Il manicotto in plastica VM-SH 16x130 è montato con l'asta di ancoraggio VMU-A 10x150.
Il manicotto in plastica VM-SH 20x85 è installato con l'asta di ancoraggio VMU-A 12x155 o il manicotto filettato interno VMU-IG M8x80 e VMU-IG M10x80
- Dati tecnici
-
Dati tecnici

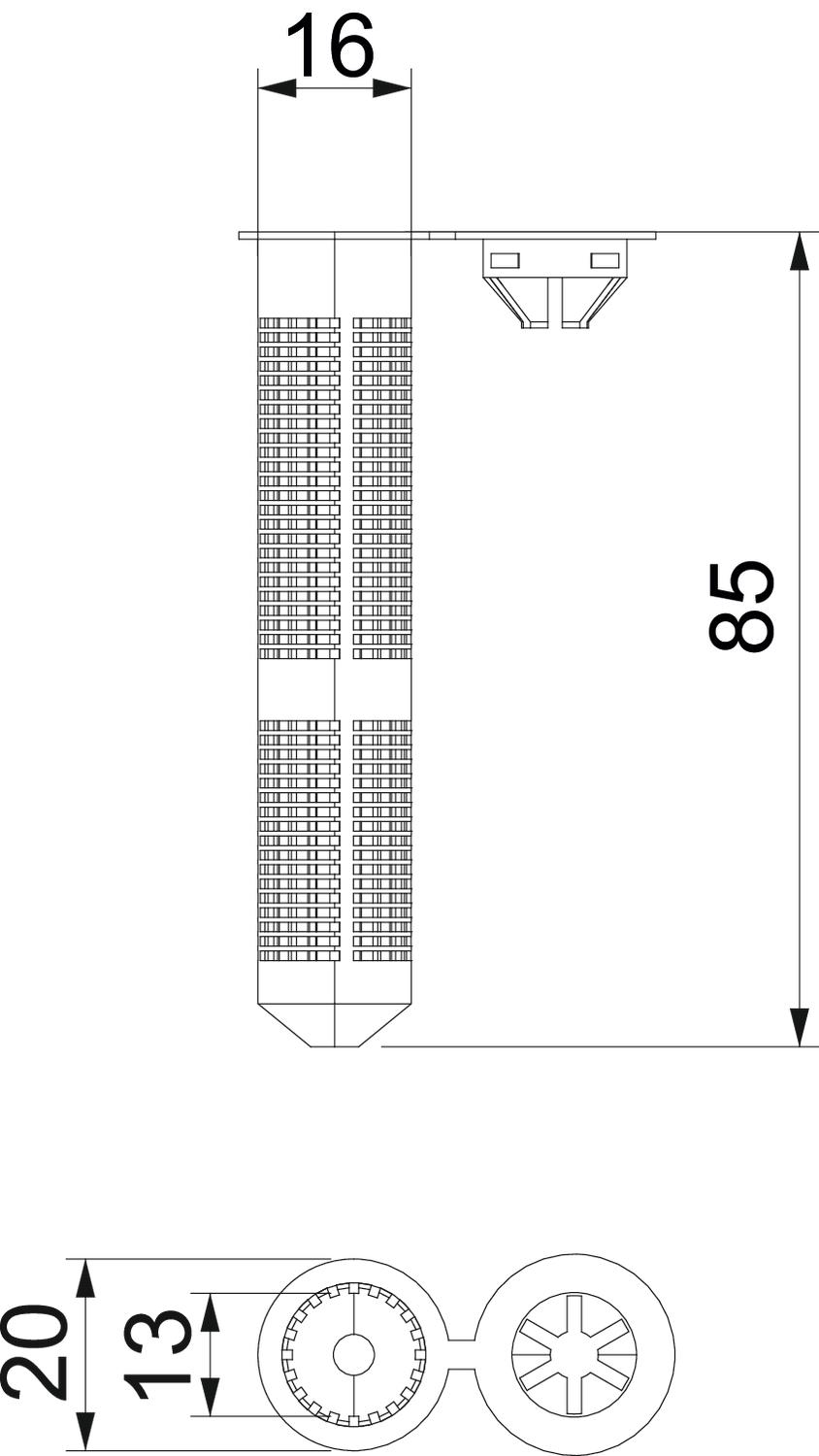

Autofilettante no Colore bianco Con flangia sì Dimensione d 16 mm Dimensione L 85 mm Lunghezza 85 mm Materiale Poliammide Versione per inserimento - Tutti i tipi
- Download
-
Opuscolo Opuscolo Gli esperti , 2.10MB , pdfIstruzioni di montaggio Istruzioni di montaggio per il sistema di iniezione VMU plus II , 2.03MB , pdf
