Manicotto filtrante in plastica

N. art. 3497864 | EAN 4012196606924

Descrizione prodotto
Descrizione prodotto
La bussola a rete in plastica è un'integrazione della barra di ancoraggio o della bussola a filettatura interna, e serve al montaggio di componenti in muratura.


La bussola a rete in plastica VM-SH 12x80 va montata con l'asta di ancoraggio VMU-A 8x110.

Il manicotto in plastica VM-SH 16x85 è montato con le barre di ancoraggio VMU-A 10x130 e VMU-A 10x150 o il manicotto filettato interno VMU-IG M6x80

Il manicotto in plastica VM-SH 16x130 è montato con l'asta di ancoraggio VMU-A 10x150.

Il manicotto in plastica VM-SH 20x85 è installato con l'asta di ancoraggio VMU-A 12x155 o il manicotto filettato interno VMU-IG M8x80 e VMU-IG M10x80

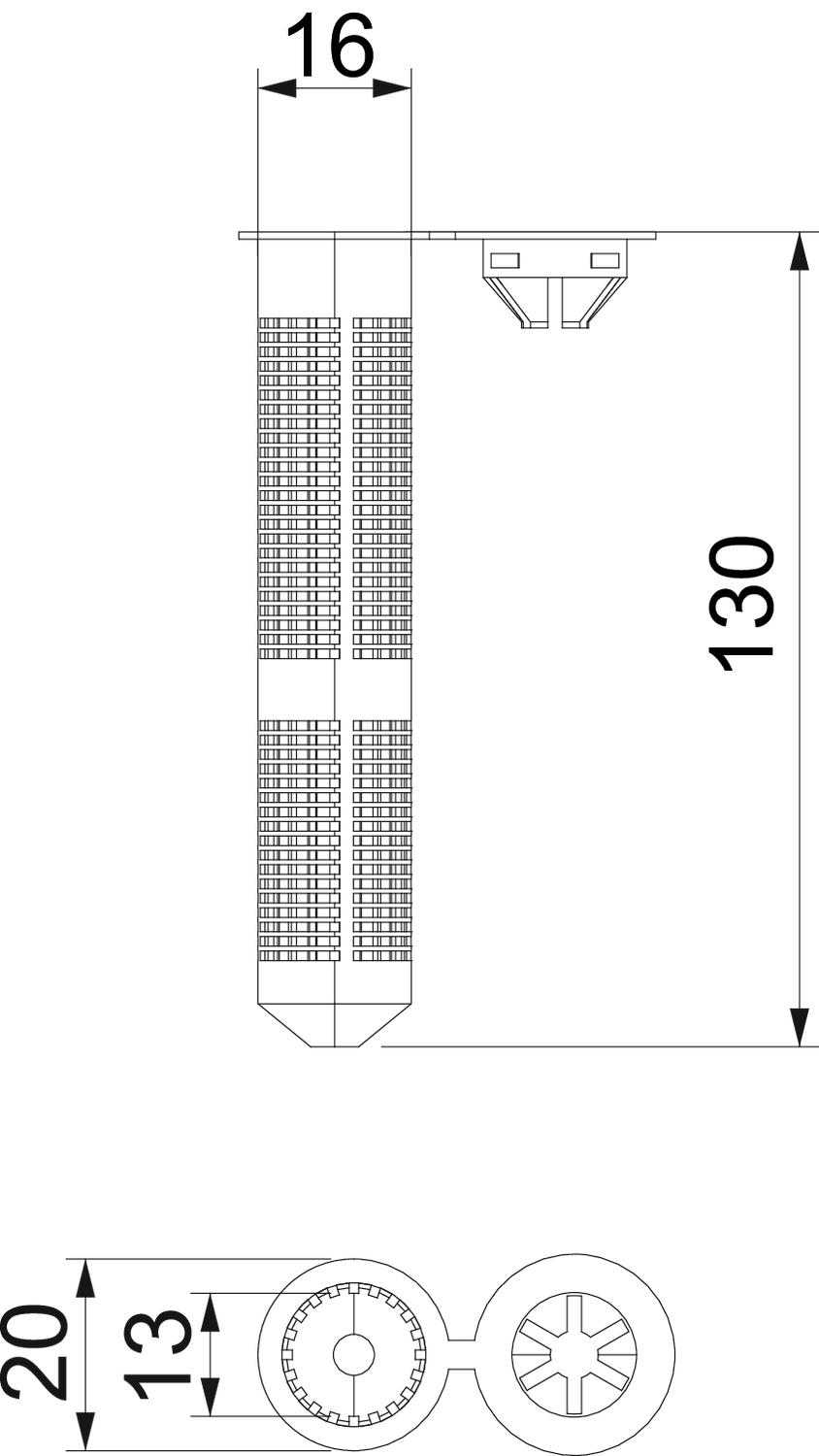

Dati tecnici

Dati tecnici

Autofilettante no
Colore bianco
Con flangia
Dimensione d 16 mm
Dimensione L 130 mm
Lunghezza 130 mm
Materiale Poliammide
Versione per inserimento
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Dimensione d N. art. Quantità Conf.
VMU-SH 12x80 80 mm 12 mm 3497860
10 Pezzo
VMU-SH 16x85 85 mm 16 mm 3497862
10 Pezzo
VMU-SH 16x130 130 mm 16 mm 3497864
10 Pezzo
VMU-SH 20x85 85 mm 20 mm 3497866
10 Pezzo
