Manicotto angolare 90°, plastica 16 | 16

Manicotto angolare 90°, plastica

N. art. 2029944 | EAN 4012195445579

N. art. / Tipo

Misura filettatura PG interna

Misura filettatura PG esterna

Descrizione prodotto

Descrizione prodotto

Manicotto angolare con filettatura interna ed esterna PG secondo DIN 40430.Il manicotto può essere trasformato in un pressacavo angolare con 2 guarnizioni di pressione 107/D in acciaio, una guarnizione di tenuta 107/A o 107/B e una vite a pressione 107/E.

Dati tecnici

Dati tecnici

Colore	grigio chiaro

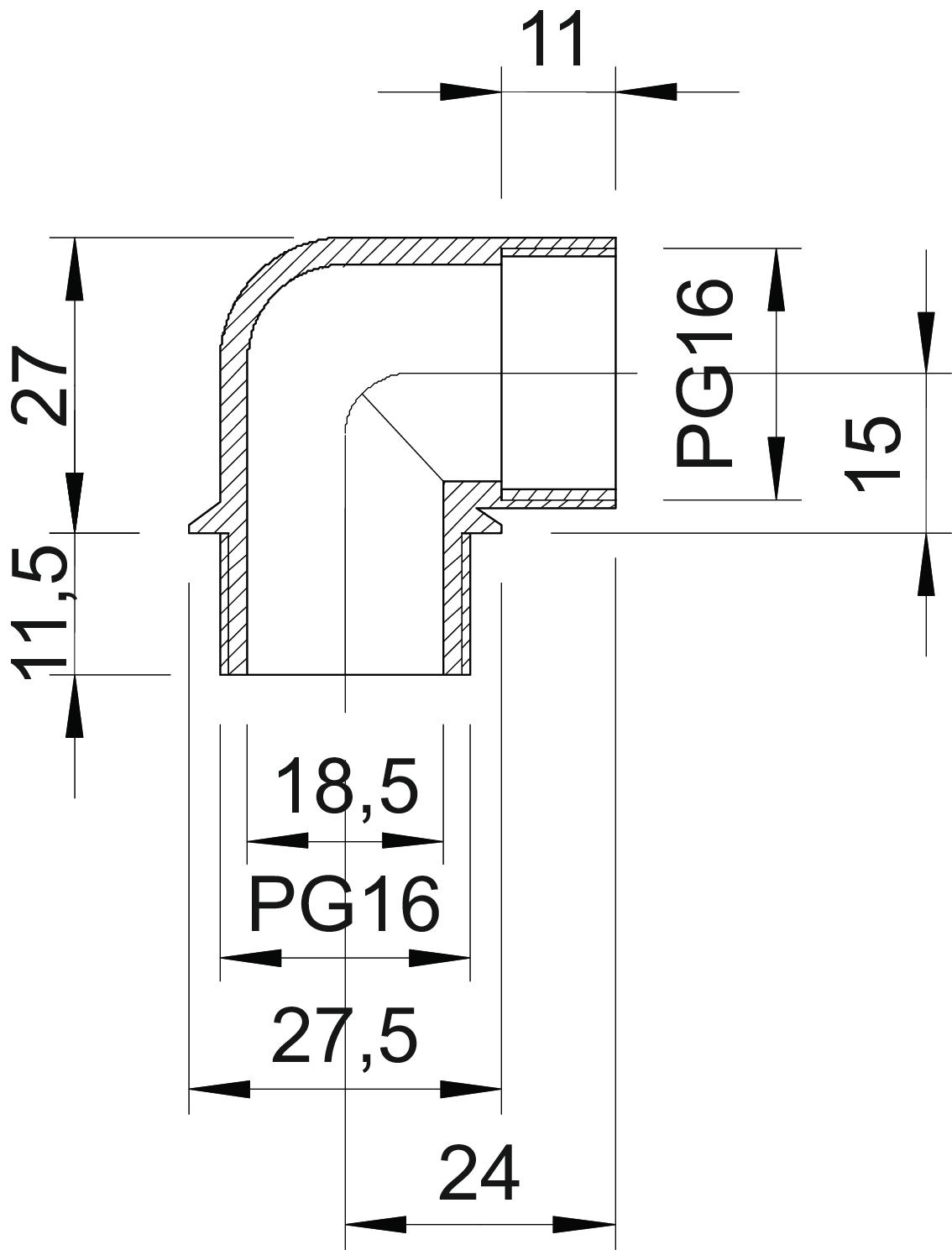

Dimensione	PG16
Dimensione A	24 mm
Dimensione B	15 mm
Dimensione D1	27,5 mm
Dimensione D2	18,5 mm
Dimensione L1	11,5 mm
Dimensione L2	11 mm
Dimensione L3	27 mm

Filettatura	Pg 16
Forma costruttiva	Con filettatura
Materiale	Poliammide
Misura filettatura PG esterna	16
Misura filettatura PG interna	16
Range di temperatura di esercizio max	65 °C
Range di temperatura di esercizio min.	-20 °C
tagliafiamma	secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C

Tutti i tipi

Tutti i tipi

Tipo	Misura filettatura PG interna	Misura filettatura PG esterna	N. art.	Quantità	Conf.
107 W PG 9 PA	9	9	2029901	Pezzo	10 Pezzo
107 W PG11 PA	11	11	2029928	Pezzo	10 Pezzo
107 W PG13.5 PA	13,5	13,5	2029936	Pezzo	10 Pezzo
107 W PG16 PA	16	16	2029944	Pezzo	10 Pezzo
107 W PG21 PA	21	21	2029952	Pezzo	10 Pezzo
