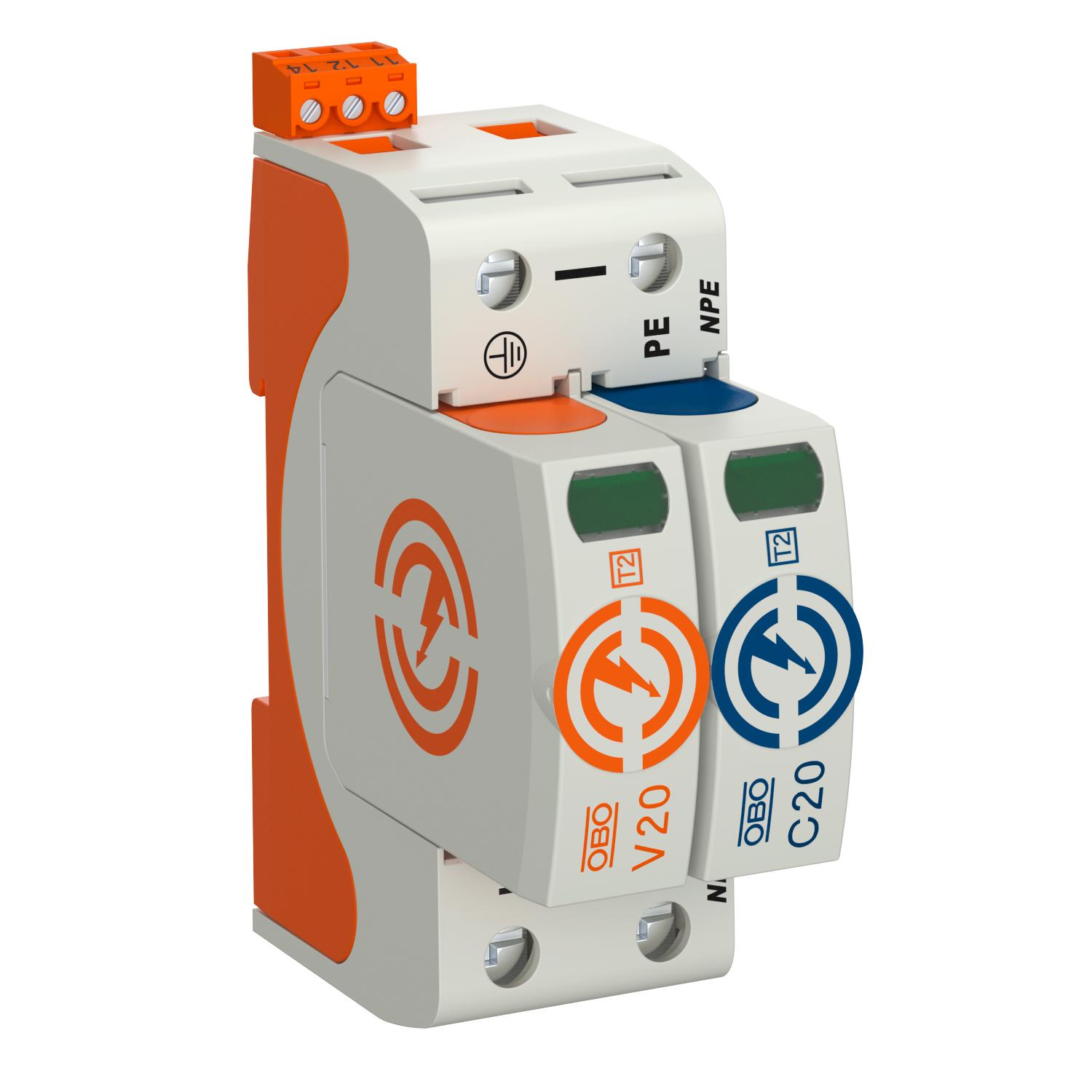

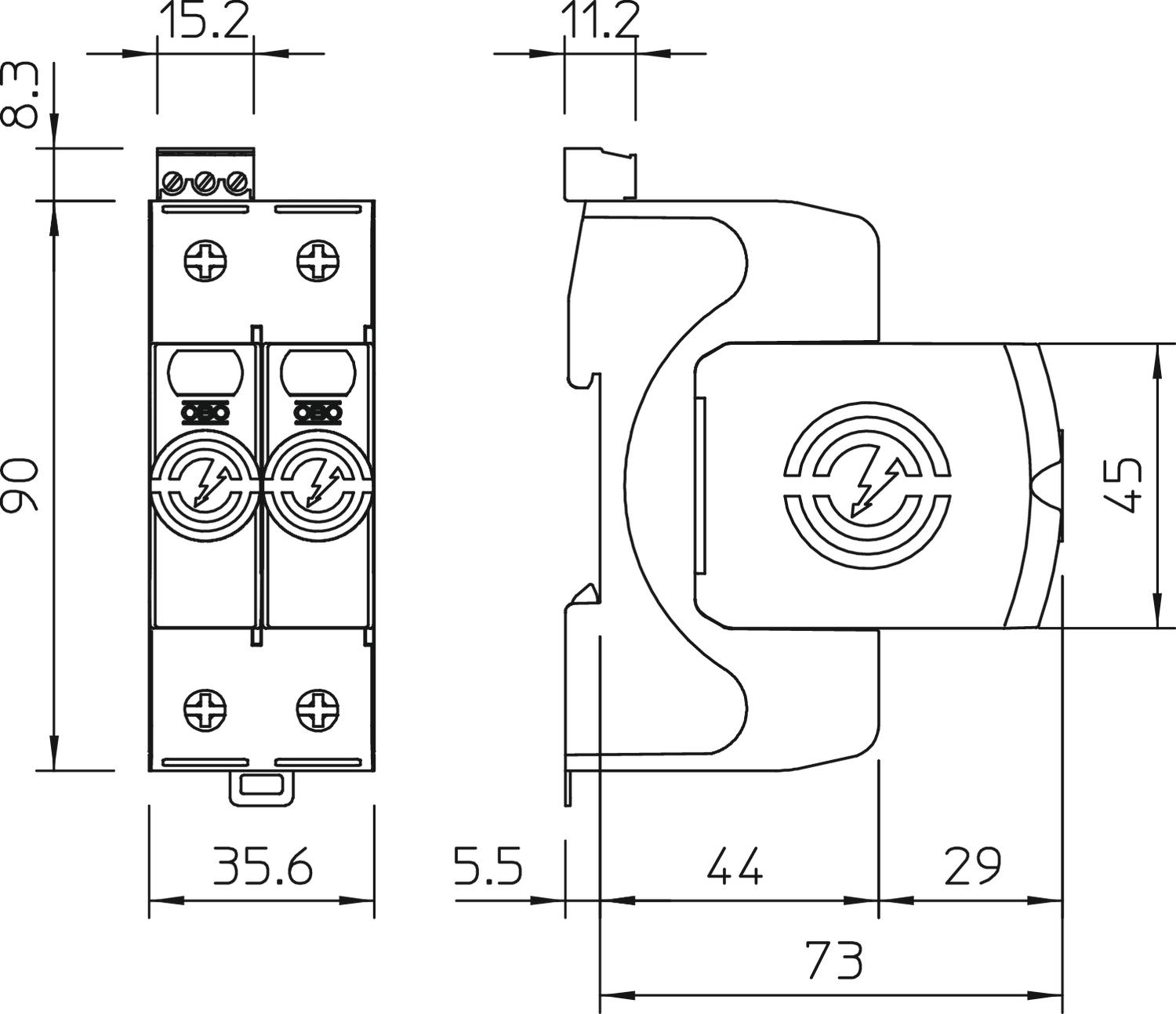

Limitatore sovratensione V20-1+NPE+FS-280 1+N/PE | 280 | IP20

Limitatore sovratensione V20-1+NPE+FS-280

N. art. 5095331 | EAN 4012196163014

N. art. / Tipo

Versione dei poli

Tensione massima continuativa AC	280 V

Grado di protezione	IP20

Descrizione prodotto

Descrizione prodotto

Limitatore sovratensione tipo 2

• Installazione per la protezione da sovratensione secondo VDE

0100-443 (IEC 60364-4-44)

• capacità di scarica fino a 40 kA (8/20) per polo con varistori ad alte prestazioni

• modulare, estraibile completo di sistema di disconnessione e display ottico di funzionamento

• connessione plug-in con protezione vibrazione e codifica della tensione

• Plastica UL 94 V-0

• Le versioni FS sono dotate di un contatto NA+NO, privo di potenziale, per la segnalazione di guasto a distanza

Applicazione: quadro principale di distribuzione e quadro secondario

Dati tecnici

Dati tecnici

Capacità di estinzione della corrente susseguente (eff) [N-PE]	0,1 kA
Classe di prova secondo la norma EN 61643-11	Tipo 2
Classe di prova tipo 2	sì
Contatti FM	In scambio
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	20 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	40 kA
Corrente nominale di scarica (8/20 µs) [totale]	60 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	40 kA
Corrente nominale di scarica massima (8/20 μs) [N-PE]	60 kA
Dimensione	280V
Distanza minima	1,5 mm
Forma della rete	altro
Forma della rete TN	sì
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	sì
Fusibile a monte integrato	no
Grado di protezione	IP20
Livello di protezione complessivo [L-PE]	1,5 kV
Livello di protezione [L-N]	≤1,3
Massima potenza fusibile	160 A
Materiale cassetta	PA UL 94 V-0
Modalità di montaggio	Profilato Omega 35 mm
Momento torcente	4 Nm
Numero di poli	2
Omologazioni	VDE
Potenza di commutazione AC	230 V; 0,5 A
Potenza di commutazione DC	230 V; 0,1 A / 75 V; 0,5 A
Protezione massima da sovracorrente in rete	160 A gL/gG
Resistente al cortocircuito	sì

Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Scarico	no
Segnalazione a distanza	sì
Segnalazione sull'apparecchio	Ottico
Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM max	1,5 mm²
Sezione collegamento morsetti FM min.	21 AWG
Sezione collegamento morsetti FM min.	0,5 mm²
Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
SPD secondo IEC 61643-1	classe II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	280 V
Tensione continua massima (N-PE)	255 V
Tensione massima continuativa AC	280 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tensione residua [L-N] @ 1 kA	0,8 kV
Tensione residua [L-N] @ 5 kA	1 kV
Tensione TOV [L-N] - fail safe mode - 120 min	440 V
Tensione TOV [L-N] - withstand mode - 5 s	335 V
Tensione TOV [N-PE] - withstand mode - 200 ms	1200 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Versione dei poli	1+N/PE

Tutti i tipi

Tutti i tipi

Tipo	Versione dei poli	Tensione massima continuativa AC	Grado di protezione	N. art.	Quantità	Conf.
V20-1+NPE+FS-280	1+N/PE	280 V	IP20	5095331	Pezzo	1 Pezzo
V20-2+NPE+FS-280	2+N/PE	280 V	IP20	5095332	Pezzo	1 Pezzo
V20-3+NPE+FS-280	3+N/PE	280 V	IP20	5095333	Pezzo	1 Pezzo
