Limitatore sovratensione V-PV-T1+2-1000FS altro | IP20

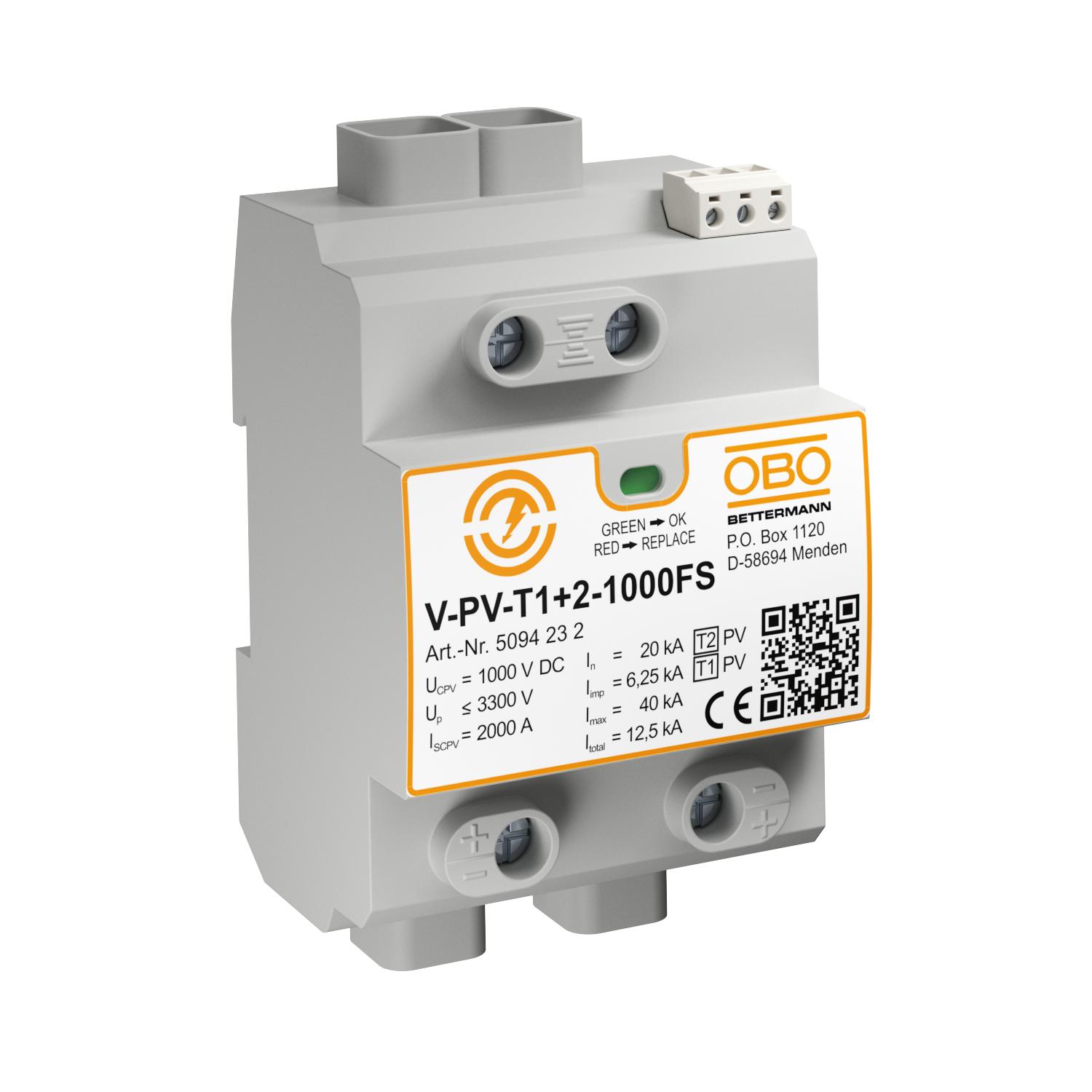

Limitatore sovratensione V-PV-T1+2-1000FS

N. art. 5094232 | EAN 4012196603725

N. art. / Tipo

Versione dei poli	altro

Grado di protezione	IP20

Descrizione prodotto

Descrizione prodotto

Limitatore sovratensione tipo 1+2 contro le sovratensioni e le fulminazioni secondo EN 50539-11

• coordinato per parafulmine secondo IEC 62305 (VDE 0185-305)

• protezione sovratensioni secondo IEC 60364-7-712 (VDE 0100-712)

• capacità di scarica fino a 6,25 kA (10/350) e 40 kA (8/20)

• connessione a Y resistente ai guasti con display ottico di funzionamento

• Le versioni FS sono dotate di un contatto NA+NO, privo di potenziale, per la segnalazione di guasto a distanza

Applicazione: impianti con parafulmine e protezione sovratensione in impianti PV

Dati tecnici

Misure

Altezza	120 mm
Classe di prova secondo la norma EN 61643-11	Tipo 1 + 2:
Classe di prova tipo 1	sì
Classe di prova tipo 2	sì
Colore	grigio
Contatti FM	In scambio
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di scarica (8/20 µs) [totale]	40 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Dimensione	1000V DC
Forma della rete	DC
Forma della rete altro	no
Forma della rete DC	sì
Forma della rete IT	no
Forma della rete TN	no
Forma della rete TN-C	no
Forma della rete TN-C-S	no
Forma della rete TN-S	no
Forma della rete TT	no
Fusibile a monte integrato	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350 μs)	6,25 kA

Impulso di corrente da fulmine (10/350) [totale]	12,5 kA
Larghezza	71,2 mm
LPZ	0→2
Lunghezza	65,5 mm
Max. Tensione PV	1000 V
Modalità di montaggio	Profilato Omega 35 mm
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	50 A
Scarico	no
Segnalazione a distanza	sì
Segnalazione sull'apparecchio	Ottico
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) min.	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	2,5 mm²
SPD secondo IEC 61643-1	classe I+II
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continuativa DC	1000 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia DC (FV)
Versione	Configurazione a Y + FS
Versione dei poli	altro
