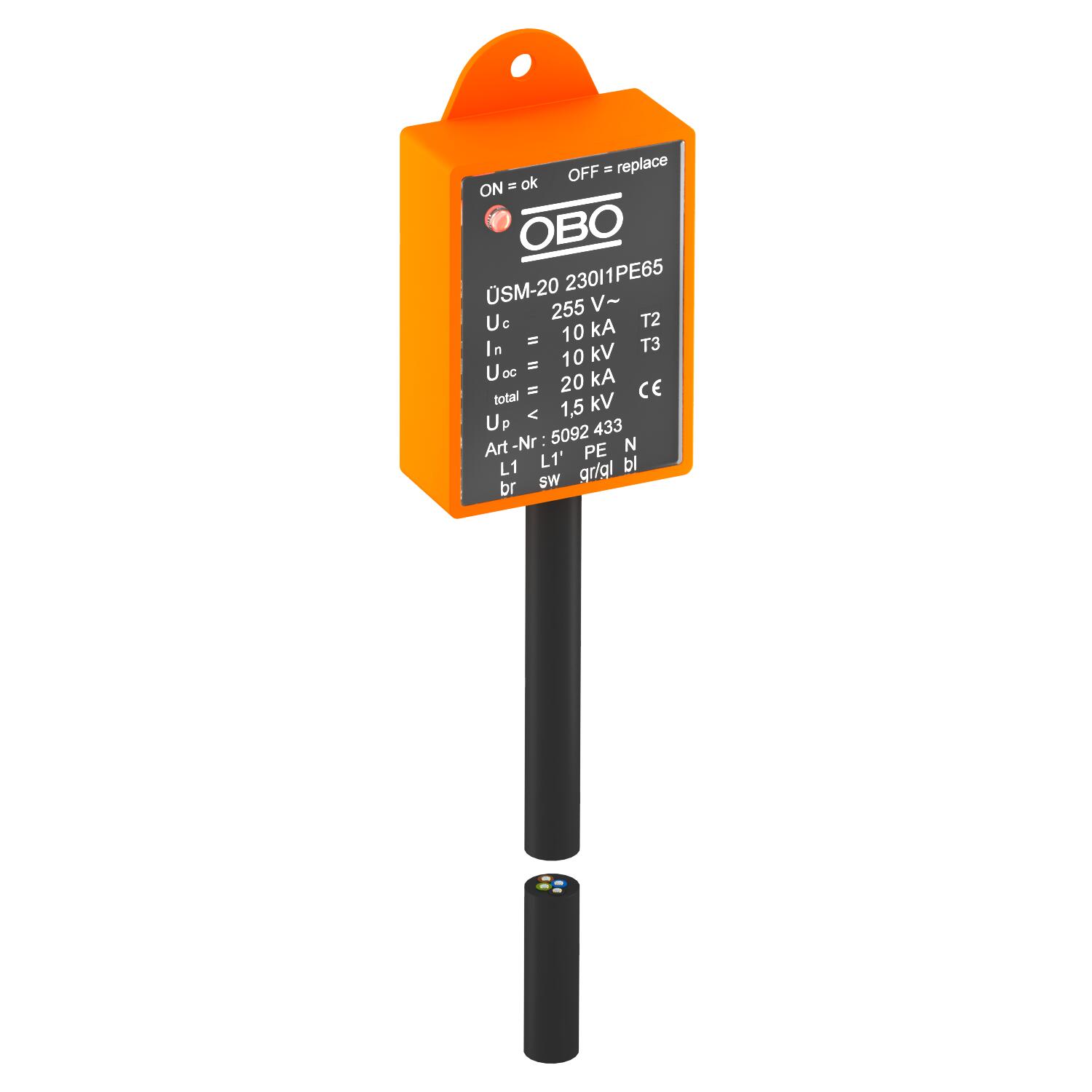

Limitatore sovratensione ÜSM-20-230IPE65
N. art. 5092433 | EAN 4012196515431
- Descrizione prodotto
-
Descrizione prodotto
Limitatore sovratensione tipo 2+3 secondo CEI EN 61643-11 per reti 230/400V.
Adatto anche alla protezione di illuminazione LED
• con indicatore di funzionamento e disattivazione del circuito di potenza in caso di guasto dell'SPD
• dimensioni ridotte per l'impiego in morsettiera o prima del driver
• Protezione 1+NPE con 20kA massimi di capacità di scarica
• Riduzione della sovratensione sotto i 1300V o 1000V @ 5kA
• collegamento in serie o parallelo
Applicazione: cancelli, caldaie, in scatole di derivazione, ecc
Per la protezione da sovratensioni di apparecchi elettronici come per esempio luci a LED
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 2+3 Classe di prova tipo 2 sì Classe di prova tipo 3 sì Corrente nominale di dispersione (8/20 µs) 10 kA Corrente nominale di dispersione (8/20 µs) [L-N] 10 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 10 kA Corrente nominale di scarica massima (8/20 μs) 20 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 10 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 10 kA Dimensione 230V Grado di protezione IP65 LPZ 1→2 Lunghezza cavo di collegamento 0,25 m Massima potenza fusibile 16 A Modalità di montaggio altro OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 16 A Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe II+III Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 255 V Tensione continua massima (N-PE) 255 V Tensione massima continuativa AC 255 Tensione nominale AC (50 / 60 Hz) 230 V Versione 1 polo + NPE Versione dei poli 1+N/PE Misure

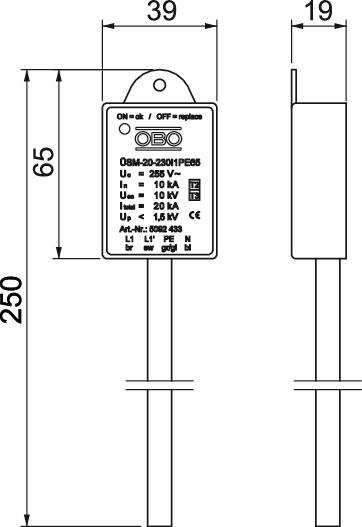

Altezza 19 mm Larghezza 40 mm Lunghezza 250 mm Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 20 kA Livello di protezione complessivo [L-PE] 1,6 kV Livello di protezione [L-N] ≤1,5 Protezione massima da sovracorrente in rete 16 - Tutti i tipi
